Contenu:
1 x Récepteur: S1F1-DC (4~12V)
1 x Émetteur : C-2L-2 ou CB-3-2
1 x Manuel d'utilisation
Application:
Ce longue distance CC 4V~12V 10 watt kit interrupteur télécommande sans fil, avec 1 voie petite taille mini récepteur radio et RF émetteur.
Pour le contrôle à distance de la rotation direction positive ou inverse du un moteur à courant continu.
Largement utilisé pour dans les équipements avec les moteurs CC à faible puissance, tel que voiture jouet, volets roulants, convoyeurs, etc.
Caractéristiques:
Commande sans fil, facile à installer.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:

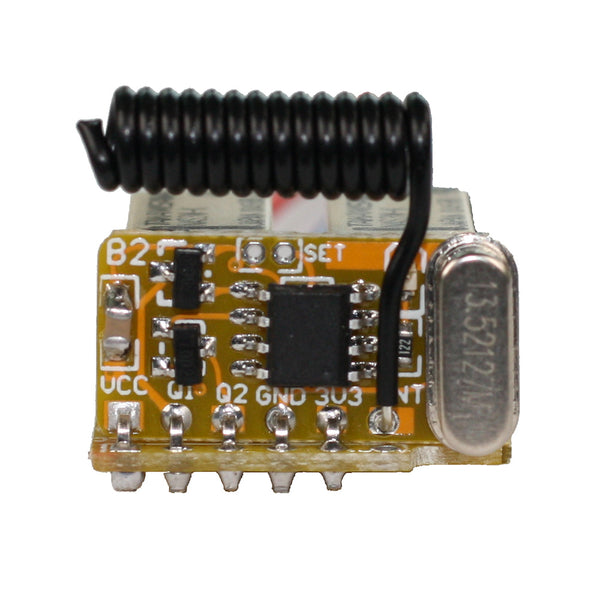

Modèle: S1F1-DC (4~12V)
Alimentation (Tension de Fonctionnement): CC 4~12V
Sortie: CC 4~12V
Modes de contrôle: Interblocage et Momentané
Courant statique: 2mA~5mA
Courant Maximal de Travail: 30mA~55mA
Puissance maximale du moteur: 10W
Fréquence de travail: 433MHz
Température d’opération : -20 ° C ~+70 ° C
Dimension de PCB: 20mm x 19mm x 10mm
Paramètres du émetteur:
Modèle: C-2L-2
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton : 2
Symbole de bouto : ▲,▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant de travail : 3mA
Chip de codage : EV1527
Distance d’émission : 100 mètres / 300ft (théoriquement )
Mode de modulation : ASK
Dimension unitaire : 58mm x 39mm x 16mm
Correspondant à l'émetteur:

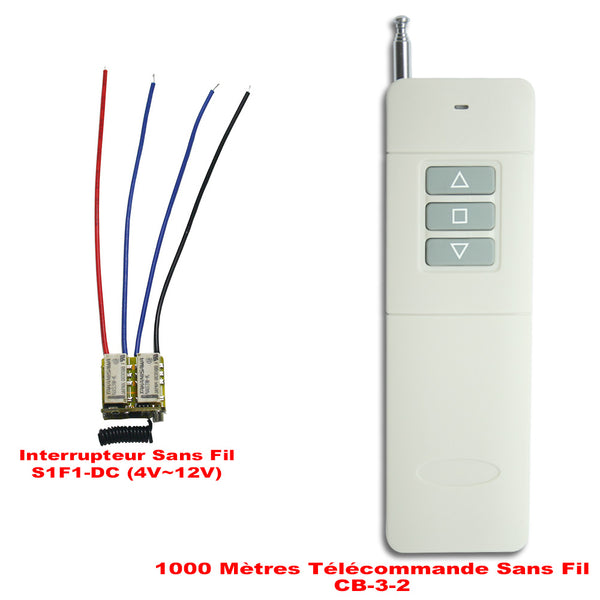

Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-2L-2 (100 mètres), ou CB-3-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-2L-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-3-2.

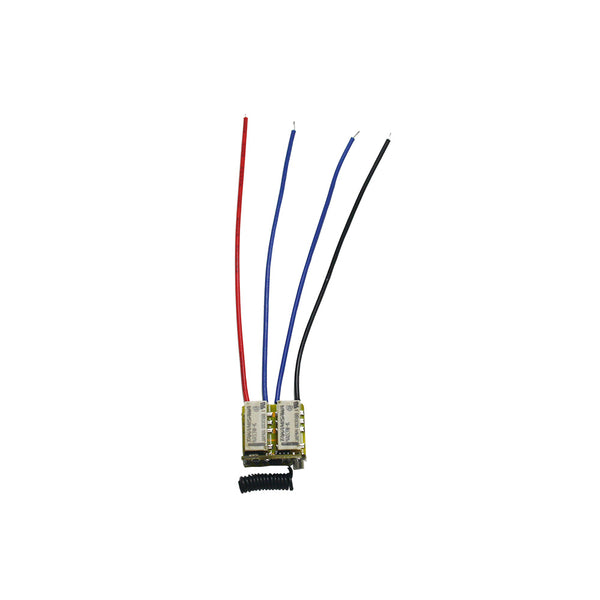

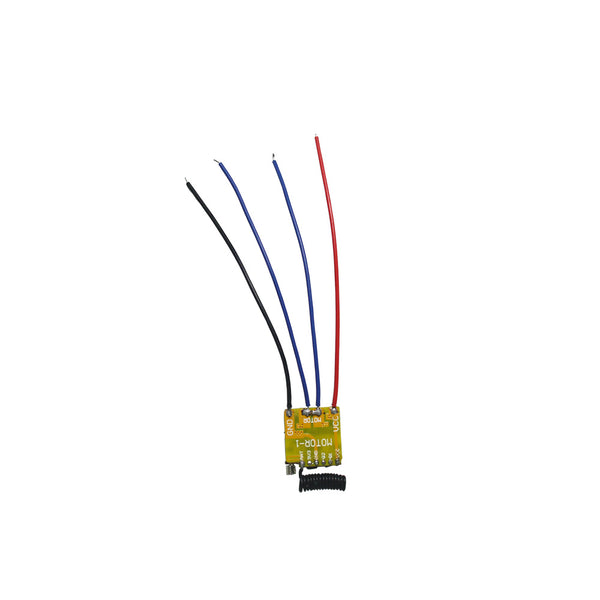

Câblage:
1) Connecter le pôle positif de l'alimentation en CC au câble rouge du récepteur;
2) Connecter le pôle négative de l'alimentation CC au câble noir du récepteur;
3) Connecter deux fils du moteur CC aux les deux câbles bleus du le récepteur. Vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur.
Réglage les modes différents de contrôle:

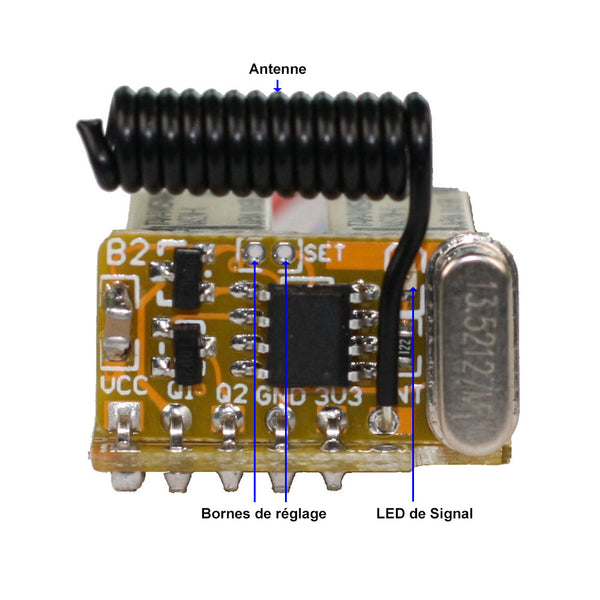

1) Réglage du mode d'interblocage (Fonctionne avec l'émetteur CB-3-2): Connecter deux bornes de réglage jusqu'à ce que la LED de signal clignote 1 fois en continuellement, puis déconnectez deux bornes.
Presser le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif.
Presser le bouton ■ de l'émetteur: le moteur s'arrête.
Presser le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse.
Presser le bouton ■ de l'émetteur: le moteur s'arrête.
2) Réglage du mode de momentané(Fonctionne avec l'émetteur C-2L-2): Connecter deux bornes de réglage jusqu'à ce que la LED de signal clignote 3 fois en continuellement, puis déconnectez deux bornes.
Presser et maintenez le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif.
Relâcher le bouton ▲: le moteur s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse.
Relâcher le bouton ▼: le moteur s'arrête.
