Remarque:

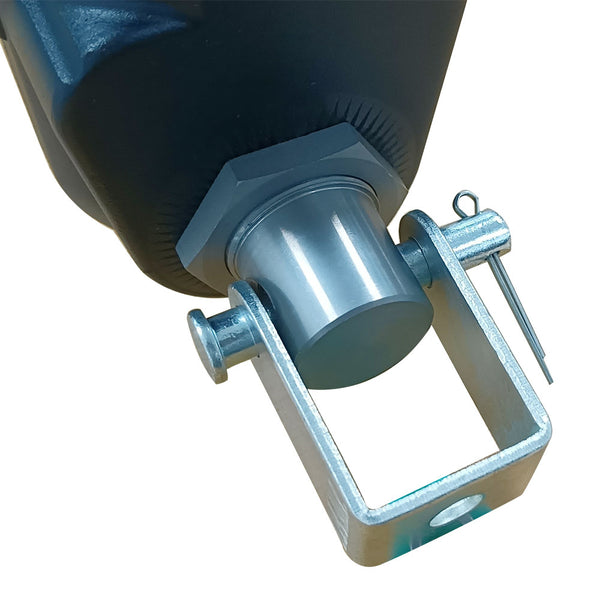

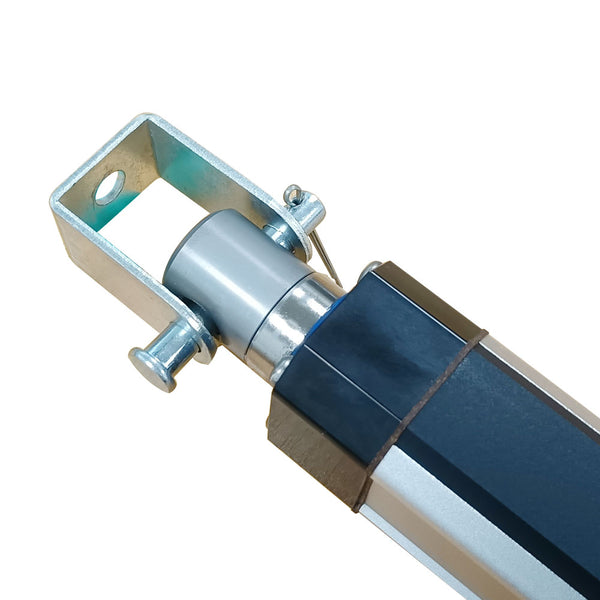

1. Ce produit ne contient pas de support de fixation, peut compatible avec le support B et le support D, si vous en avez besoin, veuillez cliquer ici.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12V ou 24V, veuillez cliquer ici.
3. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, veuillez cliquer ici.
4. Si vous avez besoin d'un interrupteur de fin de course pour limiter la course de l'actionneur, veuillez cliquer ici.
5. Si vous avez besoin d'un kit interrupteur télécommande sans fil pour commande l'actionneur, veuillez cliquer ici.
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité

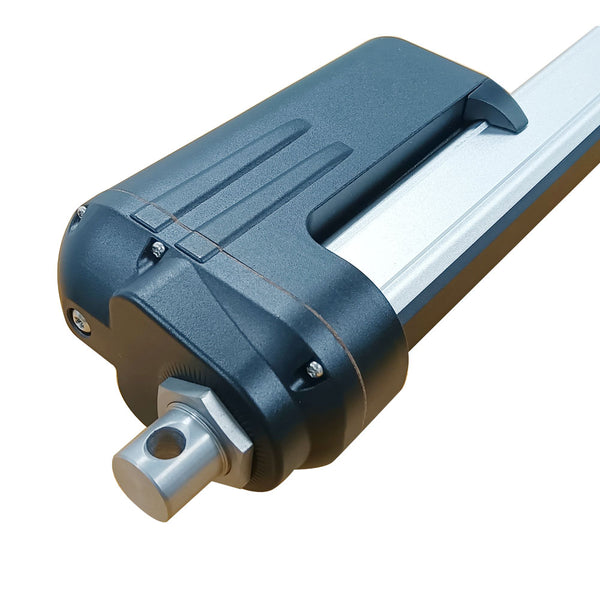

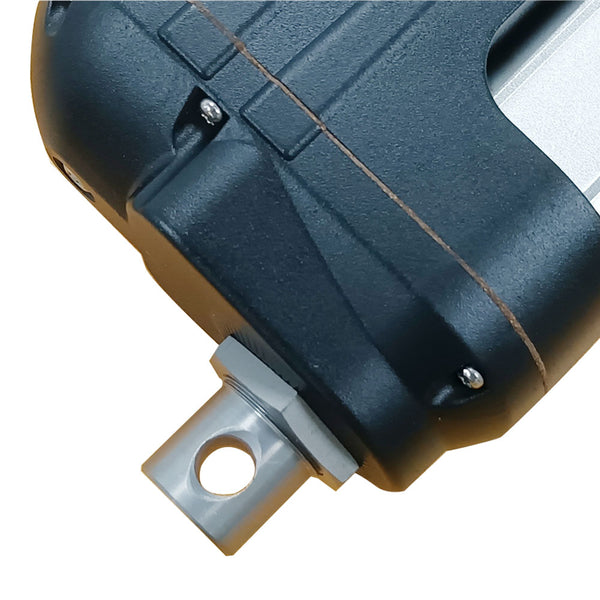

Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

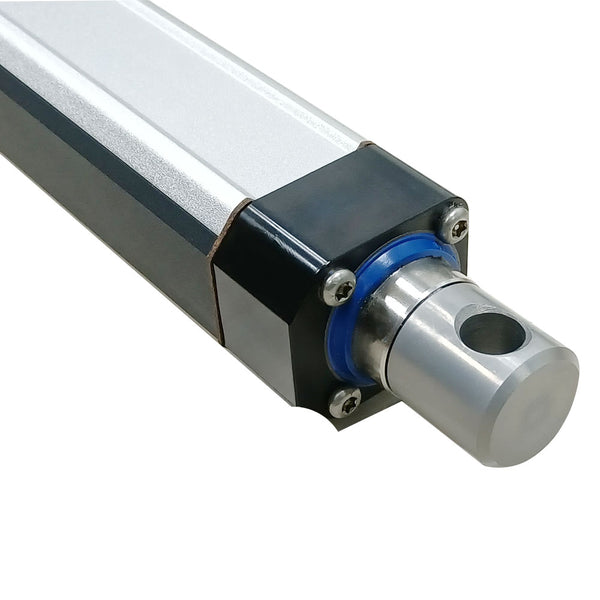

Tube télescopique en acier inoxydable et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 12000N / 1200 kg / 2700 lbs
Options de vitesse multiples, de 6 mm/seconde à 38 mm/seconde
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V
Plage de course : 8 pouces ou 200 mm
Vitesse optionnelle : 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s, 25±5mm/s, 38±6mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale : 12000N / 1200 kg / 2700 lbs à 6mm/s
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 3~4A à 12V ou 1.5~2A à 24V
Courant à pleine charge: 15~22A à 12V ou 8~12A à 24V
Veuillez utiliser une alimentation 12V/30A ou 24V/15A pour alimenter un vérin électrique ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter deux vérins électriques.

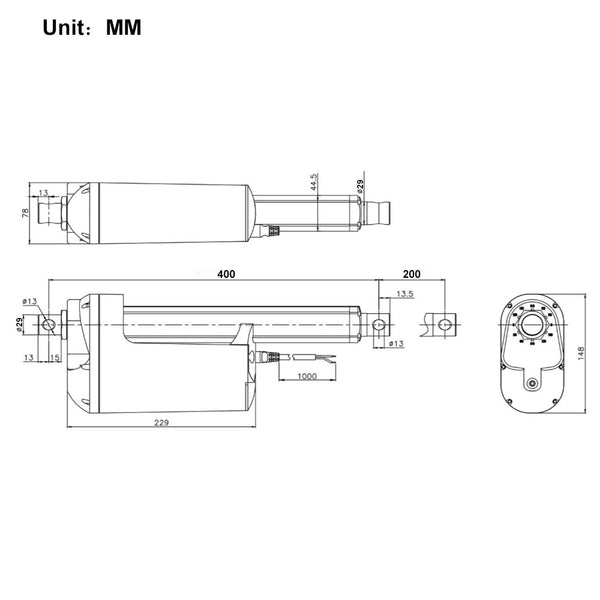

Diamètre de l'arbre: 29 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: alliage d'aluminium coulé
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue

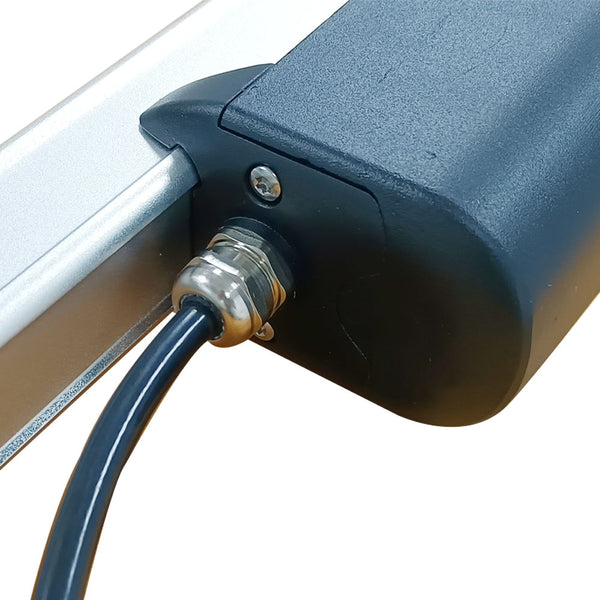

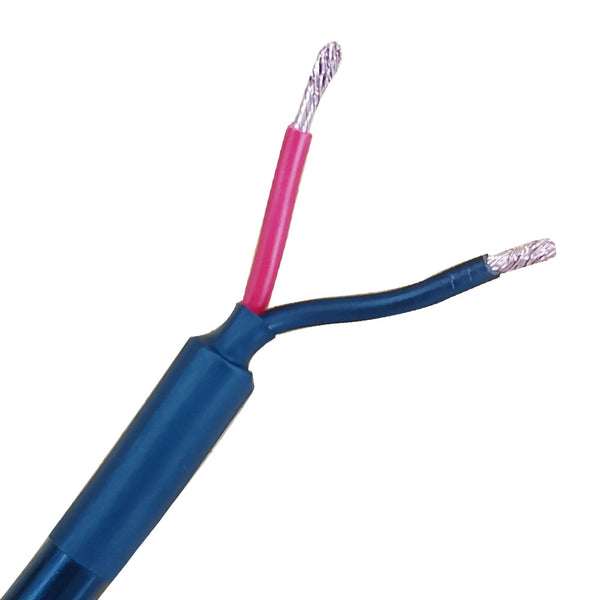

Norme de prise: fil à deux conducteurs ordinaire, ou fil à six conducteurs (avec capteur à effet Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 65dB~80dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de course s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
Remarquer:
1. Si vous souhaitez utiliser un contrôleur synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Si vous avez acheté un capteur à effet Hall avec un vérin électrique, nous installerons pour vous un capteur à effet Hall sur un vérin électrique.
2. Vous pouvez utiliser notre interrupteur de télécommande pour commander sans fil un ou plusieurs vérins électriques, vous pouvez également acheter directement notre kit de télécommande sans fil pour vérin électrique. Pour plus de détails, veuillez visiter la page des kits de télécommande du verin électrique.
Feuille de poussée et de vitesse: | |||
Vitesse à vide | Vitesse à pleine charge | Poussée | Force autobloquante |
6mm/s | 5mm/s | 12000N / 1200 Kg / 2700 lbs | 15000N / 1500 Kg / 3300 lbs |
8mm/s | 6mm/s | 11000N / 1100 Kg / 2400 lbs | 12000N / 1200 Kg / 2700 lbs |
12mm/s | 9mm/s | 10000N / 1000 Kg / 2200 lbs | 12000N / 1200 Kg / 2700 lbs |
16mm/s | 10mm/s | 7000N / 700 Kg / 1500 lbs | 8000N / 800 Kg / 1800 lbs |
20mm/s | 11mm/s | 6500N / 650 Kg / 1400 lbs | 8000N / 800 Kg / 1800 lbs |
25mm/s | 14mm/s | 5000N / 500 Kg / 1100 lbs | 6000N / 600 Kg / 1300 lbs |
38mm/s | 24mm/s | 3200N / 320 Kg / 700 lbs | 4000N / 400 Kg / 900 lbs |
