5km Kit Interrupteur Télécommande Sans Fil Pour Vérin Électrique 12V 24V (Modèle: 0020105)

Prix régulier €115,00

Frais de port calculés à la caisse.
Contenu:
1 x Récepteur: S2PUW-DC-ANT3
1 x Émetteur (Télécommande): CC-2
1 x Manuel d’utilisateur

Application:
Ce CC 12V 24V kit interrupteur télécommande sans fil longue distance, récepteur radio avec sortie relais 2 canaux 30A et émetteur 5000 mètres.
Il peut longue portée commande l'extension et la rétraction des actionneur linéaire ou des vérin électrique.
Il peut commande sans fil le pousser, tirer, soulever et abaisser de l'actionneur linéaire électrique.
Il convient pour la pergola, voiture, camion, coffre, plateforme élévatrice, fauteuil massant, siège massant, traqueur solaire, canape, etc.

Caractéristiques:
Commande sans fil, facile à installer.
Distance de travail super longue: Avec l'émetteur formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
2 versions de tension de fonctionnement: CC 12V, 24V en option.
Sortie Relais: Le récepteur est le sortie à relais sec. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé) , qui sert d'interrupteur.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.

Paramètres de Récepteur:
Modèle: S2PUW-DC
Tension de fonctionnement: 12±1VCC (modèle S2PUW-DC12-ANT3), ou 24±2VCC (modèle S2PUW-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Canal: 2 Canaux
Modes de contrôle: Interblocage et Momentané
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm (5.5 x 2.9 x 0.7pouces)
Dimension de Case: 192 x 100 x 45 mm (7.6 x 4.0 x 1.8 pouces)

Paramètres de l'émetteur:

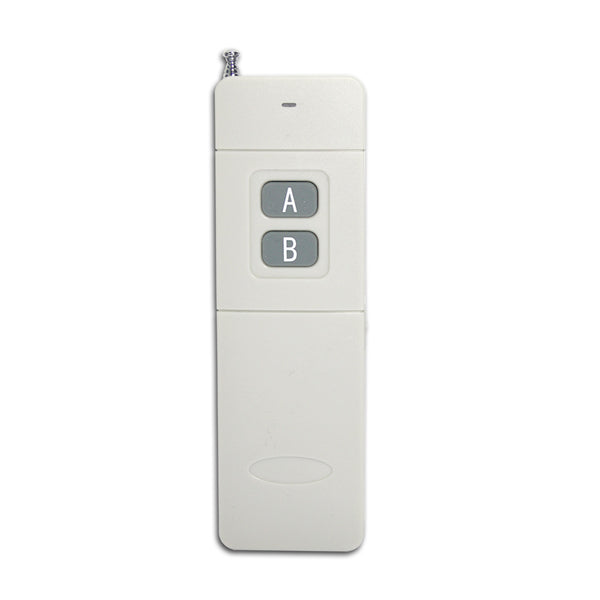

Modèle: 0021061 (CC-2)
Canal / Bouton: 2
Symbole du bouton: A, B
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)

Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, tels que les modèles CC-2 / CC-4 (distance de 5000 mètres / 15000 ft) ou CCW-2 / CCW-4 (étanche, distance de 5000 mètres / 15000 ft).

Gamme de Travail:
Avec l'émetteur (par exemple CC-2) formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.

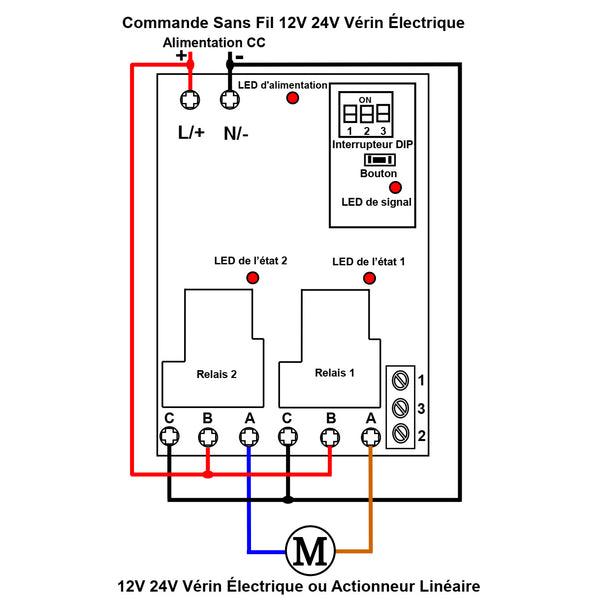

Câblage:
Commande Sans Fil 12V 24V Vérin Électrique ou Actionneur Linéaire, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC 12V/24V à la borne « L/+ » et aux deux bornes « B » du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC 12V/24V à la borne « N/- » et aux deux bornes « C » du interrupteur sans fil;
3) Connecter les deux câbles de l'actionneur linéaire aux deux bornes « A » du interrupteur sans fil. Vous pouvez échanger deux câbles de l'actionneur linéaire pour Changer le sens d'extension et de rétraction de l'actionneur.

Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage (fonctionne avec l'émetteur CC-4): Ouvrez le second bit de l'Interrupteur DIP.
Presser le bouton A sur l'émetteur: L'actionneur linéaire connecté s'étend vers l'extérieur.
Presser le bouton B sur l'émetteur: L'actionneur linéaire connecté se rétracte vers l'intérieur.
Presser le bouton C ou D sur l'émetteur: L'actionneur linéaire connecté cesse de fonctionner.

2) Réglage du mode momentané (fonctionne avec l'émetteur CC-2): Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Presser et maintenez le bouton A sur l'émetteur: L'actionneur linéaire connecté s'étend vers l'extérieur; Relâchez le bouton A: L'actionneur linéaire connecté cesse de fonctionner.
Presser et maintenez le bouton B sur l'émetteur: L'actionneur linéaire connecté se rétracte vers l'intérieur; Relâchez le bouton B: L'actionneur linéaire connecté cesse de fonctionner.
