Application:
Il s'agit d'une prise électrique à télécommandée sans fil longue distance. avec fiches et prises européenne étanche, 220V interrupteur radio et longue portée 5000 mètres télécommande.
Il peut longue portée commande électrovanne, valve électrique, lumière, lampe, LED, moteur, ventilateur, pompe, et d'autres équipements.
Caractéristiques:
Commande sans fil, facile à installer.
Distance de travail super longue: Avec l'émetteur formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.

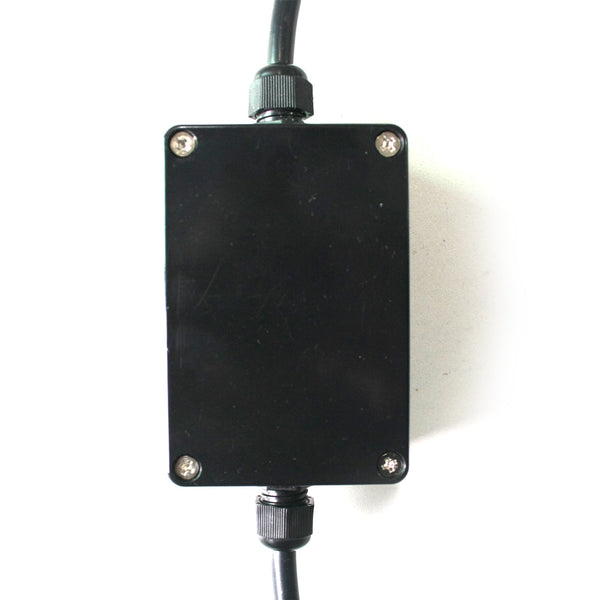

Etanche: Le récepteur dispose boîtier étanche, connecteur étanche, et prises étanche il peut être installé en plein air.
Entrée universelle: Compatible avec CA 110V~240V
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA100~240V (110V/120V/220V/240V)
Haute Puissance: La charge maximale est 16A.
Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur:
Modèle: S1PX-EU-AC220
Avec fiches et prises étanches standard européenne.
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: CA100~240V (110V/120V/220V/240V)
Canaux: 1 Canal
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant Maximal de Travail: 16A.
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm (3.5 x 2.3 x 0.7 pouces)
Dimension de Case: 100 x 68 x 50 mm (4.0 x 2.7 x 2.0 pouces)
Paramètres de l'émetteur:
Modèle: 0021060 (CC-1) ou 0021061 (CC-2)
Canal / Bouton: 1 ou 2
Symbole du bouton: Aucun symbole ou A, B
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92 Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres.
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec bouton unique, tels que le modèle CC-1 (distance de 5000 mètres / 15000ft) ou CCW-1(étanche, distance de 5000 mètres / 15000ft).
Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec deux boutons, tel que le modèle CC-2 (distance de 5000 mètres / 15000ft) ou CCW-2 (étanche, distance de 5000 mètres / 15000ft).
Gamme de Travail:
Avec l'émetteur (par exemple CC-2) formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrir le premier bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-1:
Presser le bouton de l'émetteur: Les prise sortiemt l'alimentation CA, et l'appareil connecté fonctionne.
presser le bouton encore une fois: Les prise arrêtent de sortie, et L'appareil connecté arrêtent fonctionne.
2) Réglage du mode momentané: Ouvrir le premier bit et le second bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-1:
Presser et maintenez le bouton de l'émetteur: Les prise sortiemt l'alimentation CA, et l'appareil connecté fonctionne.
Relâcher le bouton: Les prise arrêtent de sortie, et L'appareil connecté arrêtent fonctionne.
3) Réglage du mode d'interblocage: Ouvrir le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A de l'émetteur: Les prise sortiemt l'alimentation CA, et l'appareil connecté fonctionne.
Presser le bouton B de l'émetteur: Les prise arrêtent de sortie, et L'appareil connecté arrêtent fonctionne.
