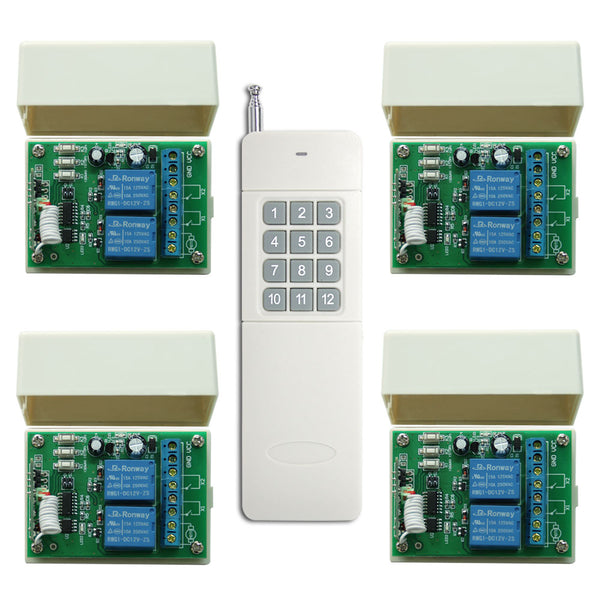

Contenu:
4 x Récepteur: S1F2-DC

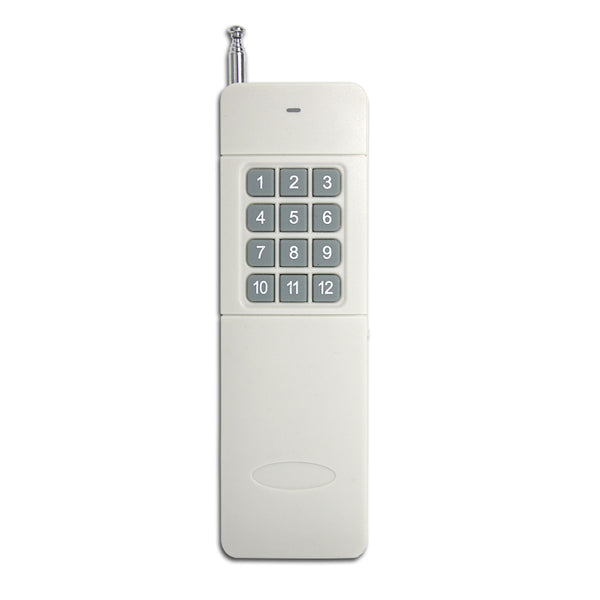

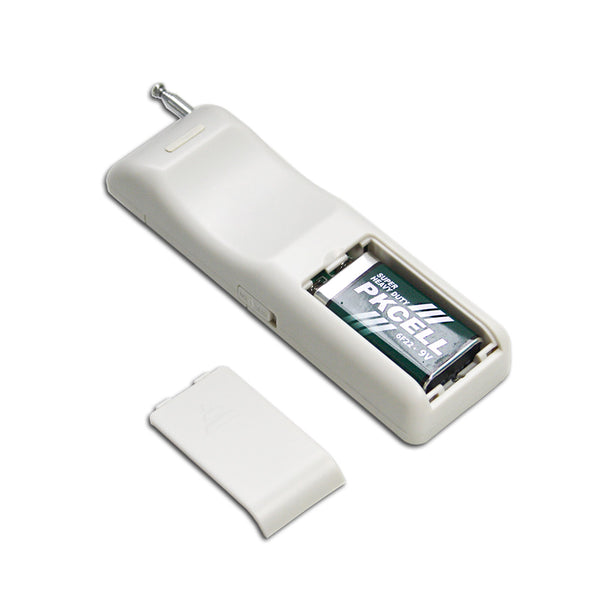

1 x Émetteur (Télécommande): CB-12
1 x Manuel d’utilisateur
Application:
Cet CC 12V 24V kit interrupteur télécommande sans fil avec émetteur RF et 4 récepteurs radio, pour longue distance commander d'extension et de rétraction de l'actionneur linéaire ou vérin électrique.
Il peut commande sans fil le pousser, tirer, soulever et abaisser de l'actionneur linéaire électrique.
Il convient pour la pergola,voiture, camion,coffre, plateforme élévatrice,fauteuil massant,siège massant,traqueur solaire, canape, etc.
Caractéristiques:
Commande sans fil, facile à installer.
2 versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course de type normalement fermé ou des capteurs pour limiter la course de l'actionneur linéaire.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

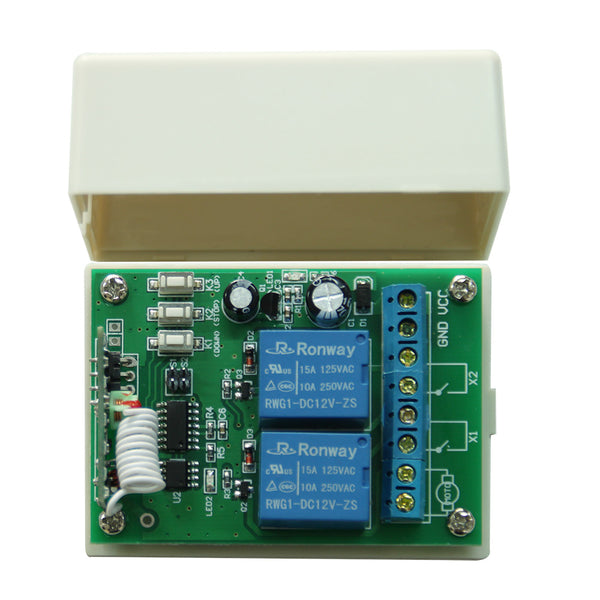

Paramètres du récepteur:
Modèle: S1F2-DC
Tension d’alimentation: CC12V±1V (S1F2-DC12), CC24V±1V (S1F2-DC24)
Sortie: CC12V (S1F2-DC12), CC24V (S1F2-DC24)
Canaux: 1 voie
2 Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc le courant de démarrage maximal du moteur de l'actionneur linéaire ne peut pas dépasser 10A.
Fréquence de travail: 433.92MHz
Température d’opération: -20 ° C ~+70 ° C
Dimensions de la boîte: 75mm x 54mm x 27mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle CV-12 (500 mètres), ou CB-12 (1000 mètres).
Gamme de travail:
Avec un émetteur (par exemple CB-12) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 1000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal.
Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage: Connecter cavalier JP1.
Presser le bouton « K3 » du récepteur 1 ou le bouton 1 de l'émetteur CB-12: L'actionneur linéaire 1 s'étend vers l'extérieur.
Presser le bouton « K1 » du récepteur 1 ou le bouton 2 de l'émetteur CB-12: L'actionneur linéaire 1 se rétracte vers l'intérieur.
Presser le bouton « K2 » du récepteur 1 ou le bouton 3 de l'émetteur CB-12: L'actionneur linéaire 1 cesse de fonctionner.
Presser le bouton « K3 » du récepteur 2 ou le bouton 4 de l'émetteur CB-12: L'actionneur linéaire 2 s'étend vers l'extérieur.
Presser le bouton « K1 » du récepteur 2 ou le bouton 5 de l'émetteur CB-12: L'actionneur linéaire 2 se rétracte vers l'intérieur.
Presser le bouton « K2 » du récepteur 2 ou le bouton 6 de l'émetteur CB-12: L'actionneur linéaire 2 cesse de fonctionner.
Presser le bouton « K3 » du récepteur 3 ou le bouton 7 de l'émetteur CB-12: L'actionneur linéaire 3 s'étend vers l'extérieur.
Presser le bouton « K1 » du récepteur 3 ou le bouton 8 de l'émetteur CB-12: L'actionneur linéaire 3 se rétracte vers l'intérieur.
Presser le bouton « K2 » du récepteur 3 ou le bouton 9 de l'émetteur CB-12: L'actionneur linéaire 3 cesse de fonctionner.
Presser le bouton « K3 » du récepteur 4 ou le bouton 10 de l'émetteur CB-12: L'actionneur linéaire 4 s'étend vers l'extérieur.
Presser le bouton « K1 » du récepteur 4 ou le bouton 11 de l'émetteur CB-12: L'actionneur linéaire 4 se rétracte vers l'intérieur.
Presser le bouton « K2 » du récepteur 4 ou le bouton 12 de l'émetteur CB-12: L'actionneur linéaire 4 cesse de fonctionner.
2) Réglage du mode de momentané: Connecter cavalier JP2.
Presser et maintenez le bouton « K3 » du récepteur 1 ou le bouton 1 de l'émetteur CB-12: L'actionneur linéaire 1 s'étend vers l'extérieur.
Relâcher le bouton « K3 » du récepteur 1 ou le bouton 1 de l'émetteur CB-12: L'actionneur linéaire 1 cesse de fonctionner.
Presser et maintenez le bouton « K1 » du récepteur 1 ou le bouton 2 de l'émetteur CB-12: L'actionneur linéaire 1 se rétracte vers l'intérieur.
Relâcher le bouton « K1 » du récepteur 1 ou le bouton 2 de l'émetteur CB-12: L'actionneur linéaire 1 cesse de fonctionner.
Presser et maintenez le bouton « K3 » du récepteur 2 ou le bouton 4 de l'émetteur CB-12: L'actionneur linéaire 2 s'étend vers l'extérieur.
Relâcher le bouton « K3 » du récepteur 2 ou le bouton 4 de l'émetteur CB-12: L'actionneur linéaire 2 cesse de fonctionner.
Presser et maintenez le bouton « K1 » du récepteur 2 ou le bouton 5 de l'émetteur CB-12: L'actionneur linéaire 2 se rétracte vers l'intérieur.
Relâcher le bouton « K1 » du récepteur 2 ou le bouton 5 de l'émetteur CB-12: L'actionneur linéaire 2 cesse de fonctionner.
Presser et maintenez le bouton « K3 » du récepteur 3 ou le bouton 7 de l'émetteur CB-12: L'actionneur linéaire 3 s'étend vers l'extérieur.
Relâcher le bouton « K3 » du récepteur 3 ou le bouton 7 de l'émetteur CB-12: L'actionneur linéaire 3 cesse de fonctionner.
Presser et maintenez le bouton « K1 » du récepteur 3 ou le bouton 8 de l'émetteur CB-12: L'actionneur linéaire 3 se rétracte vers l'intérieur.
Relâcher le bouton « K1 » du récepteur 3 ou le bouton 8 de l'émetteur CB-12: L'actionneur linéaire 3 cesse de fonctionner.
Presser et maintenez le bouton « K3 » du récepteur 4 ou le bouton 10 de l'émetteur CB-12: L'actionneur linéaire 4 s'étend vers l'extérieur.
Relâcher le bouton « K3 » du récepteur 4 ou le bouton 10 de l'émetteur CB-12: L'actionneur linéaire 4 cesse de fonctionner.
Presser et maintenez le bouton « K1 » du récepteur 4 ou le bouton 11 de l'émetteur CB-12: L'actionneur linéaire 4 se rétracte vers l'intérieur.
Relâcher le bouton « K1 » du récepteur 4 ou le bouton 11 de l'émetteur CB-12: L'actionneur linéaire 4 cesse de fonctionner.
Fonction restrictive:
Vous pouvez connecter deux interrupteurs de fin de course de type normalement fermé aux bornes “X1”et “X2”.
Si le interrupteurs de fin de course “X1” ou “X2” a connecté, le travail de l'actionneur linéaire; si le interrupteurs de fin de course “X1” ou “X2” a déconnecté, l'actionneur linéaire s’arrêtera automatiquement.
Cela signifie que quand le interrupteur de fin de course “X1” a connecté, l'actionneur linéaire s'étend vers l'extérieur; quand le interrupteur de fin de course “X1” a déconnecté, l'actionneur linéaire cesse de fonctionner. Quand le interrupteur de fin de course “X2” a connecté, l'actionneur linéaire se rétracte vers l'intérieur; quand le interrupteur de fin de course “X2” a déconnecté, l'actionneur linéaire cesse de fonctionner.
