Remarquer: Ce produit doit être utilisé avec des quatre 12V 24V 12000N 1200kg 2700lbs vérins électriques F et des quatre capteurs à effet Hall(Modèle: 0043020).
Contenu:

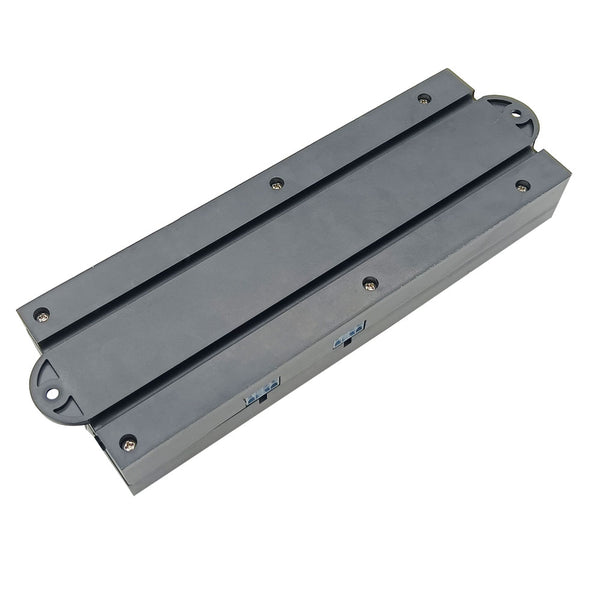

1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins électriques F)
1 x Poignée de commande
1 x Télécommande
1 x Manuel d'utilisateur
Introduction:
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.
Principe de fonctionnement:
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques:
Il peut faire fonctionner quatre vérins électriques F pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
L'affichage LED sur la poignée de commande affichera la position de la course en temps réel.
Trois boutons de fonction : ▲, ▼ et RST.
Paramètres:
Tension de fonctionnement : CC 12V ou 24V en option
Fréquence de travail : 433.92 MHz
Distance de travail : 50 m (théoriquement)
Dimension de Case : 265 x 94 x 40 mm
Température de fonctionnement : -20°C ~ +70°C
Câblage:

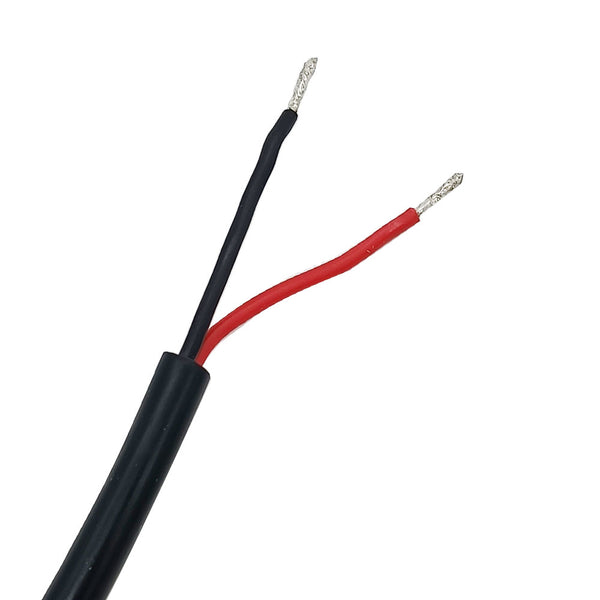

1) Connecter le pôle positif de l’alimentation CC au fil rouge du contrôleur et connecter le pôle négatif de l’alimentation CC au fil noir du contrôleur.

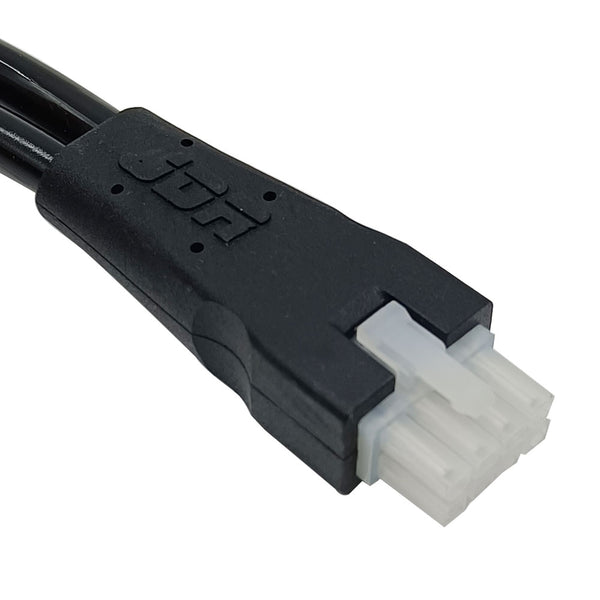

2) Branchez quatre vérins électriques au contrôleur.
3) Branchez la poignée de commande au contrôleur.
Commande via la poignée de commande:
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
3) Vous pouvez également appuyer brièvement sur le bouton <RST>, quatre vérins électriques se rétracteront simultanément vers l'intérieur dans leurs positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la course en temps réel. Par exemple, si le nombre 030 signifie que les vérins électriques ont atteint la position de course de 30CM.

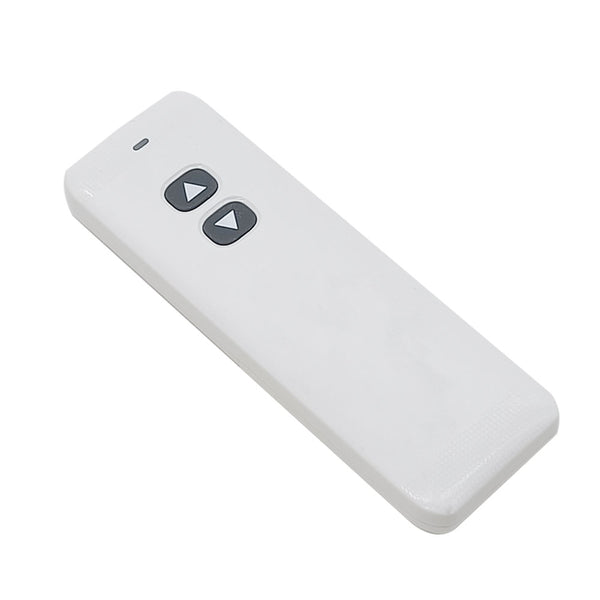

Commande via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
