Remarquer: Ce produit doit être utilisé avec des deux 12V 24V 6000N 600kg 1300lbs vérins électriques B et des deux capteurs à effet Hall(Modèle: 0043018).
Contenu:1 x Contrôleur de Synchronisation (un-contrôle-deux, pour 2 vérins électriques B)
1 x Poignée de commande
1 x Télécommande (CP-3L)
1 x Manuel d'utilisateur
Remarquer : Les vérins électriques et l'alimentation ne sont pas inclus, veuillez les acheter séparément.
Introduction:
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement de le vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.
Principe de fonctionnement:
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques:
Il peut faire fonctionner deux vérins électriques B pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
Trois boutons de fonction : Haut, Bas et Arrêt.
Avec bouton de réinitialisation.
Paramètres:
Tension de fonctionnement: CC 12V ou 24V en option
Fréquence de travail: 433.92 MHz
Distance de travail: 100 mètres (théoriquement)
Courant nominal: 10 A
Dimension de Case: 145 x 90 x 40 mm
Température de fonctionnement: -20°C ~ +70°C
Câblage:
1) Connecter le pôle positif de l’alimentation CC à la borne « + » du contrôleur.
2) Connecter le pôle négatif de l’alimentation CC à la borne « - » du contrôleur.
3) Connecter les deux actionneurs électriques au contrôleur.

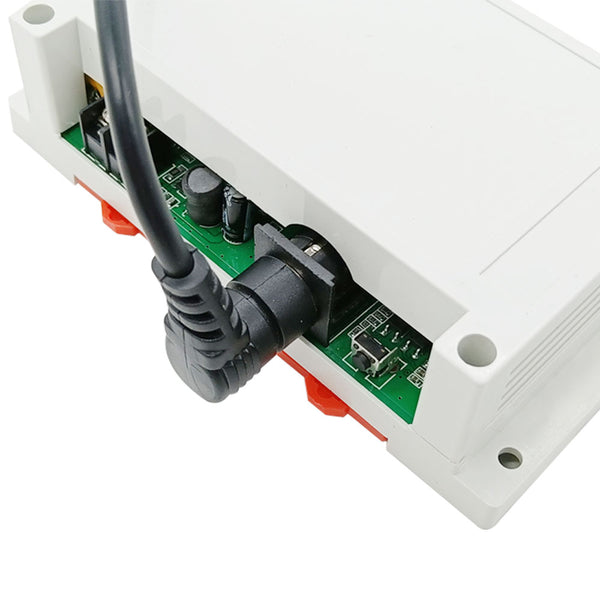

4) Connecter la poignée de commande au contrôleur.
Commande par la poignée de commande:
Appuyez sur le bouton « UP » de la poignée de commande, deux vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement.
Appuyez sur le bouton « DOWN » de la poignée de commande, deux vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.
Commande via la télécommande:
Appuyez sur le bouton ▲ de la télécommande, deux vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement.
Appuyez sur le bouton ▼ de la télécommande, deux vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.
Remarquer: Pendant le fonctionnement, vous pouvez également appuyer sur le bouton d'arrêt pour arrêter deux vérins en même temps.
Fonction de réinitialisation:
Lorsque ce système fonctionne depuis longtemps, si vous constatez qu'ils ne sont plus entièrement synchronisés, vous pouvez utiliser le bouton de réinitialisation pour réinitialiser le contrôleur.
Fonctionnement: Appuyez et maintenez enfoncé le bouton de réinitialisation pendant plus de 5 secondes, puis le contrôleur se réinitialisera.
