Kit Télécommande Sans Fil Déclenchée par Normalement Ouvert pour Commander Appareil CA (Modèle: 0020541)

Prix régulier €68,00

Frais de port calculés à la caisse.

Si vous voulez augmenter la distance de travail du récepteur et ajouter une antenne au récepteur, s'il vous plaît cliquer ici pour acheter.

Caractéristiques:
Application : Ce système télécommande sans fil peut utiliser un dispositif de sortie normalement ouvert pour contrôler sans fil un autre dispositif CA, et il peut être utilisé pour le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de système d’alarme, le télécommande éclairage sans fil, le contrôle de synchronisation sans fil des équipements et ainsi de suite.
Commande sans fil, facile à installer.

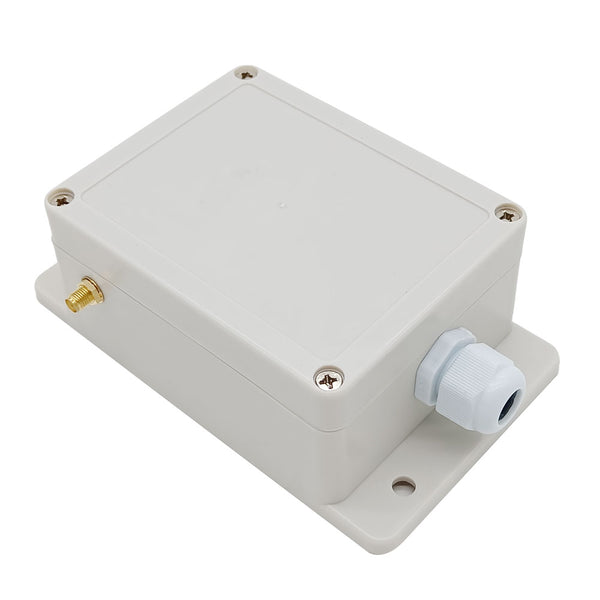

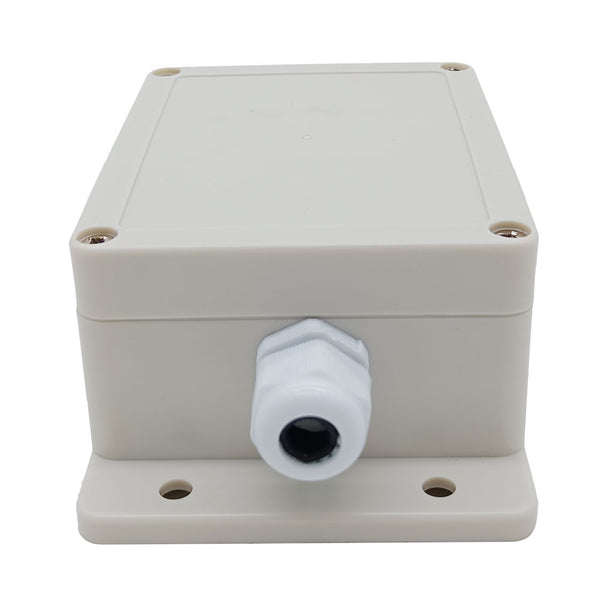

Étanche : Le récepteur est équipé d'un boîtier étanche et d'un connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle : Tension de CA 110V (100V~120V), largement utilisée aux Etats-Unis, Canada.... et tension de CA 220V (200V~240V), utilisée au Royaume-Uni, France......
Sortie d'alimentation CA : Il peut contrôler les équipements CA avec une tension de 110V / 120V / 220V / 220V / 240V CA.
Avec bornes de commande câblées : Vous pouvez connecter des capteurs, des interrupteurs de fin de course, des interrupteurs manuels ou des dispositifs externes pour contrôler le récepteur.

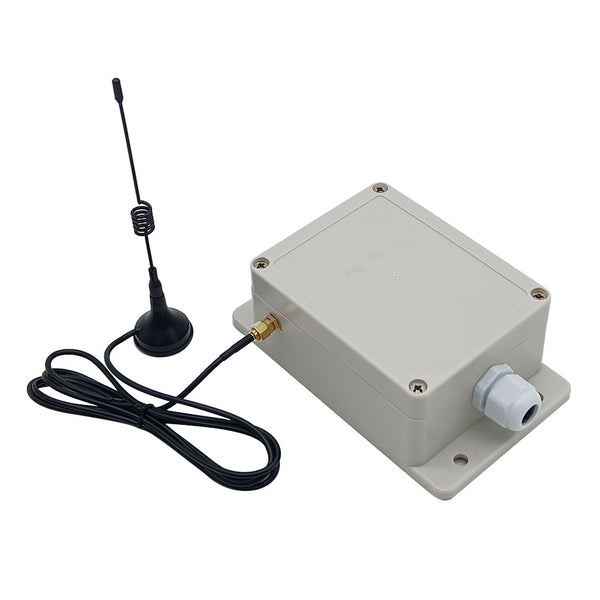

Avec l'antenne externe, il peut avoir une portée de travail supplémentaire.
Vous pouvez allumer/éteindre le récepteur à l'aide de l'émetteur (télécommande) depuis n'importe quel endroit à une distance fiable.
Le signal radio sans fil peut traverser les murs, les planchers, les portes ou les fenêtres.
Avec protection contre l'inversion de puissance et protection contre la surintensité.
Contrôle fiable : Le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un/plusieurs émetteurs peuvent contrôler un/plusieurs récepteurs simultanément.
Vous pouvez utiliser deux ou plusieurs unités au même endroit.

Paramètres du récepteur:
Numéro du modèle: S1X-AC-ANT3
Tension d'alimentation : CA 100~240V (110V/120V/220V/220V/240V)
Sortie : CA 100~240V (110V/120V/220V/220V/240V)
Gamme de fils pour les bornes : 22-12 AWG
Fréquence de travail : 315MHz
Canal : 1 CH
Modes de contrôle : Interblocage
Courant statique : ≤6mA
Courant de fonctionnement maximum : 10A
Dimensions du circuit imprimé : 90mm x 59mm x 18mm x 59mm
Dimensions du boîtier : 100mm x 68mm x 50mm x 50mm

Émetteurs correspondants pour le récepteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-2 (100M)CP-2 (500M)ou CB-2 (1000M) etc.

Paramètres de l'émetteur:

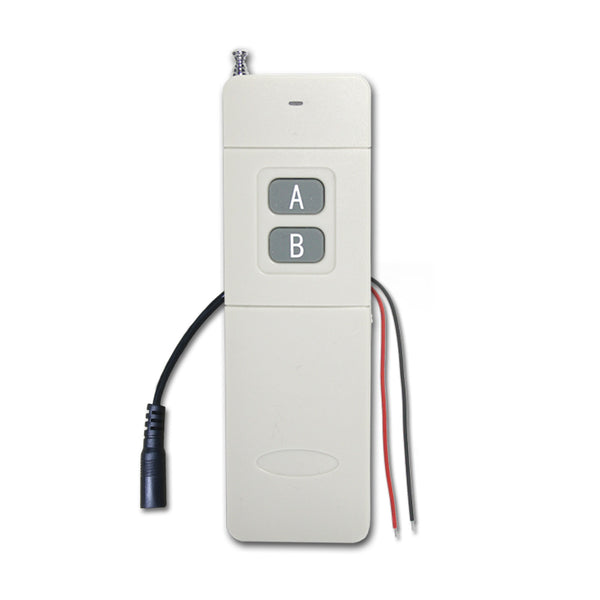

Modèle n° : 0021045 (CB-2N)
Avec fils de commande étendus
Méthode de déclenchement : connexion et déconnexion de deux fils.
Canaux/Boutons : 2
Symbole de bouton : A, B

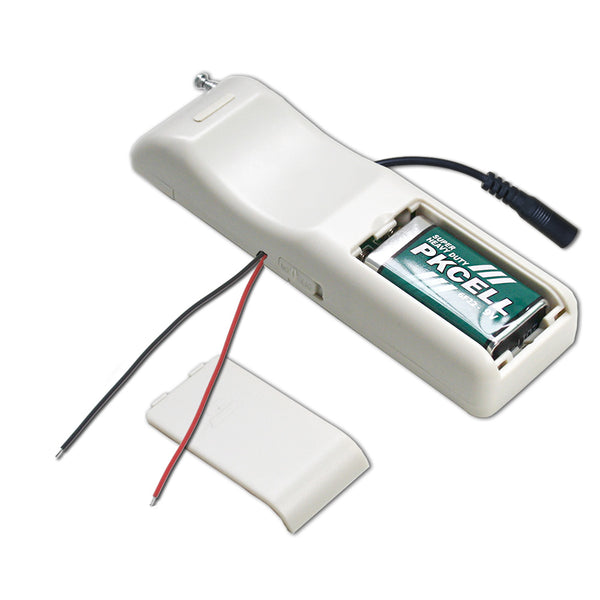

Tension de fonctionnement : 9V (1 pile 6F22-9V, peut être utilisée pendant une semaine, si vous voulez travailler plus longtemps, veuillez utiliser une pile au lithium rechargeable 9V ou un adaptateur secteur 9V.
Courant de fonctionnement : 30mA
Fréquence de fonctionnement : 315 MHz
Distance d'émission : 1000m / 3000ft (théoriquement)
Il a un bouton CAtivé/désactivé sur le côté.
Mode Modulation : ASK
Température de fonctionnement : -20 ° C à +70 ° C
Taille de l'unité : 135mm x 42mm x 25mm

Le principe de fonctionnement:
L'émetteur CB-2N est une télécommande spéciale avec déclencheur à contact normalement ouvert. Il dispose de 2 lignes d'entrée pour connecter une variété d'appareils avec une sortie à contact normalement ouvert, comme un hôte d'avertissement, des détecteurs à câble, divers capteurs, des interrupteurs manuels, des interrupteurs de fin de course, des contrôleurs logiques programmables et ainsi de suite. L'émetteur peut être combiné avec différents types de récepteurs pour former un système de commande sans fil qui peut être utilisé pour commander sans fil un autre appareil à courant alternatif ou continu par l'intermédiaire d'un appareil ayant une sortie à contact normalement ouvert.

Processus de travail:
1. Connecter un appareil A qui a une sortie normalement ouverte aux deux lignes d'entrée de l'émetteur ; connecter l'autre appareil B au récepteur.
2. Lorsque les deux lignes d'entrée de l'émetteur sont connectées, il émet automatiquement un signal sans fil “Activé”, qui est équivalent à la fonction du bouton “Activé” sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il CAtive son relais pour mettre en marche le dispositif B connecté.
3. Lorsque les deux lignes d'entrée de l'émetteur sont déconnectées, il émet automatiquement un signal sans fil “Désactivé”, qui est équivalent à la fonction du bouton “Désactivé” sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il désactive son relais pour désactiver le dispositif B connecté.

Portée de travail:
Super longue portée, avec ce transmetteur (tel que CB-2N) pour former un ensemble complet, la distance de travail maximale peut atteindre 2000M en terrain découvert.
La distance maximale de travail est une donnée théorique, elle doit être exploitée en terrain découvert, pas de barrières, pas d'interférences. Mais dans la pratique, elle sera entravée par des arbres, des murs ou d'autres constructions, et sera perturbée par d'autres signaux sans fil. Par conséquent, la distance réelle peut ne pas atteindre cette distance de travail maximale.

Utilisation:
Le récepteur peut être utilisé pour contrôler les équipements CA 110~240V.

A. Câblage:
Si vous voulez contrôler une lampe CA 220V, procédez comme suit :
1) Connecter le fil sous tension de l'alimentation CA à la borne "L / +" de l'ENTRÉE, et connecter le fil neutre de l'alimentation CA à la borne "N / -" de l'ENTRÉE.
2) Connecter un côté de la lampe à courant alternatif à la borne "L / +" de SORTIE, et connecter un autre côté de la lampe à courant alternatif à la borne "N / -" de SORTIE.

B. Opération:
1) Commande de l'appareil par les touches de l'émetteur (CB-2N):
Appuyez sur le bouton A de l'émetteur : Les bornes "Sortie 1" du récepteur sortent l'alimentation CC, l'appareil est allumé.
Appuyez sur le bouton B de l'émetteur : Les bornes “Sortie 1” du récepteur cessent de sortir, l'appareil est éteint.

2) Contrôler l'appareil en connectant le fil rouge et le fil noir de l'émetteur:
En connectant le fil rouge et le fil noir de cet émetteur, l'émetteur sera déclenché et ensuite il enverra un signal radio de “Activé” pour déclencher le récepteur, les bornes de sortie “Sortie 1” sortent l'alimentation CC, et l'appareil est allumé.
En déconnectant le fil rouge et le fil noir de cet émetteur, l'émetteur sera déclenché, puis il enverra un signal radio de "Désactivé" pour déclencher le récepteur, les bornes de sortie “Sortie 1” cessent de sortir, et l'appareil est éteint.

C. Bornes de commande filaire:
Le récepteur est équipé de bornes de commande câblées, vous pouvez connecter des appareils externes, des capteurs, des interrupteurs de fin de course ou des interrupteurs manuels pour déclencher le récepteur.

1) Par signal de niveau bas:
Vous pouvez connecter des appareils externes (avec un signal de sortie de niveau bas) pour déclencher le récepteur.
Lorsque l'appareil externe délivre un signal de niveau bas aux bornes 1 (Signal +) et 3 (Signal -), la borne Sortie 1 fournit l'alimentation CA, et l'appareil est mis sous tension.
Lorsque l'appareil externe s'arrête pour émettre un signal de sortie, la borne Sortie 1 s'arrête et l'appareil est éteint.

2) Par contact NO/NC:
Vous pouvez connecter des interrupteurs manuels (avec contact NO/NC) pour déclencher le récepteur.
Lorsque vous connectez les bornes 1 et 3 par commutateur manuel, la borne Sortie 1 est alimentée en courant alternatif et l'appareil est allumé.
Lorsque vous déconnectez les bornes 1 et 3 par commutateur manuel, la borne Sortie 1 s'arrête et l'appareil est éteint.

Contenu:
1 x Récepteur: S1X-AC-ANT3
1 x Émetteur (Télécommande): CB-2N
1 x Manuel d’utilisateur
