Il y a une petite remorque avec dispositif CC12V actionneur linéaire ou vérin électrique pour à s'élever et à abaisser le pont de la remorque. Il est souvent nécessaire d'installer un treuil électrique à courant continu sur la remorque. Nous voulons longue distance commande remorque et treuil électrique par kit interrupteur télécommande sans fil.

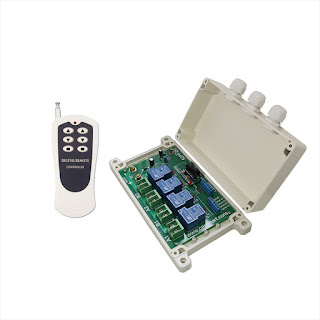

Utilisation un kit interrupteur sans fil avec télécommande (Modèle: 0020481(S2PF-DC12 & CV-6-2). Chaque canal le courant maximal de travail est 30A, il est adapté au moteur réversible de appareile électrique lourd et de equipment, tels ques vos treuils électriques et vos remorques avec actionneur linéaire électrique.
Câblage
1. Comment connecter vérin électrique et récepteur sans fil
1-1) Connecter les pôles positif de l'alimentation CC aux borne « + » d'entrée du interrupteur sans fil.
1-2) Connecter les négatif de l'alimentation CC aux borne « - » d'entrée du interrupteur sans fil.
1-3) Connecter les deux câbles de l'actionneur linéaire sur remorque aux bornes « A1 » et « B1 » de l'interrupteur sans fil. Vous pouvez échanger deux câbles de l'actionneur linéaire pour Changer le sens d'extension et de rétraction de l'actionneur.
2. Comment connecter treuil électrique CC et récepteur sans fil
1-1) Connecter les pôles positif de l'alimentation CC aux borne « + » d'entrée du interrupteur sans fil.
1-2) Connecter les négatif de l'alimentation CC aux borne « - » d'entrée du interrupteur sans fil.
1-3) Connecter les deux câbles du treuil électrique CC aux bornes « A2 » et « B2 » de l'interrupteur sans fil. Vous pouvez échanger deux câbles du treuil électrique CC pour Changer sens de rotation du treuil électrique CC.
Nous utilisons le mode momentané pour remorques de commande et treuils électriques.
Presser et maintenez le bouton ▲ à gauche: L'actionneur linéaire s'étend vers l'extérieur, et le pont du la remorque est hausse;
Relâcher le bouton ▲ à gauche, L'actionneur linéaire arrête étendant vers l'extérieur, et le pont du la remorque cesse de monter.
Presser et maintenez le bouton ▼ à gauche: L'actionneur linéaire se rétracte vers l'intérieur, et le pont du la remorque descend;
Relâcher le bouton ▼ à gauche, L'actionneur linéaire arrête rétracter vers l'intérieur, et le pont du la remorque s'arrête de descendre.
Presser et maintenez le bouton ▲ sur la droite: le moteur du treuil électrique tourne dans la direction positive;
Relâcher le bouton ▲ sur la droite, le moteur du treuil électrique s'arrête de tourner.
Presser et maintenez le bouton ▼ sur la droite: le moteur treuil électrique tourne dans la direction inverse;
Relâcher le bouton ▼ sur la droite, le moteur du treuil électrique s'arrête de tourner.
