Contenu:
1 x Interrupteur Sans Fil (Récepteur): S2X-AC12
2 x Télécommande Sans Fil (Émetteur): CWB-2
1 x manuel d'utilisation
Application:
Il peut longue distance commande des équipements CA 12V~24V, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

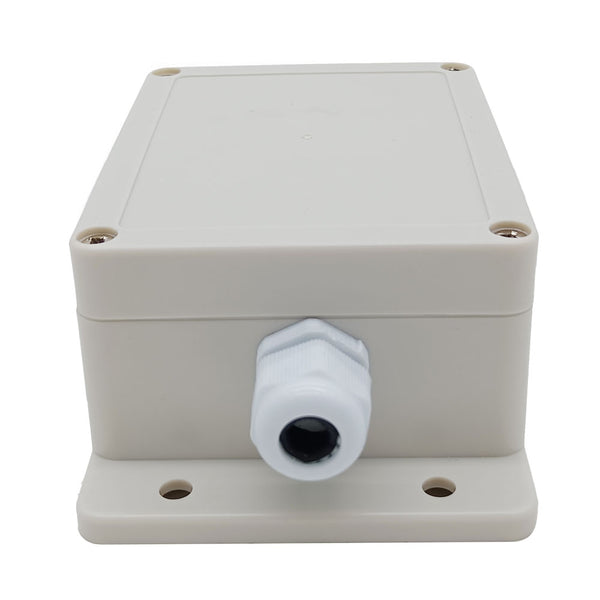

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée: Compatible avec CA 12V~24V.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA12V 24V
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Paramètres de Récepteur:
Modèle: S2X-AC12
Tension de fonctionnement: Compatible avec CA 12V~24V
Type de sortie: CA 12V~24V
Canal: 2 Canaux
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / Canal
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
PCB size: 88 x 80 x 18 mm
Case size: 153 x 90 x 55 mm

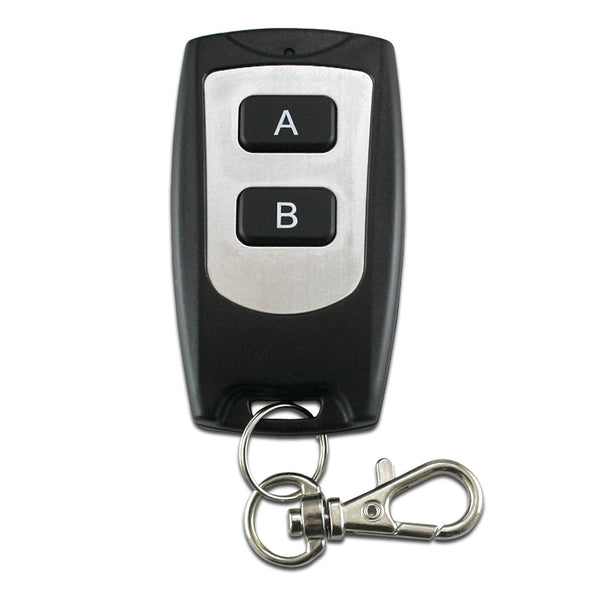

Paramètres de l'émetteur:
Modèle: 0021093(CWB-2)
Étanche
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 6V (2 x CR2016-3V batterie à bouton)
Courant de travail: 5mA
Fréquence de travail: 433.92MHz
Distance d’émission: 50m / 150ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 56 x 32 x 12 mm
Télécommandes sans fil (émetteurs) applicables:
Le récepteur peut travailler avec les différents émetteurs, tel que modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (étanche, industriel, 1000 mètres), et CB-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CWB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une portée de travail plus longue, vous pouvez remplacer l'antenne du récepteur, ou utiliser un répéteur de signal, ou utiliser un émetteur haute puissance, tel qu'un émetteur CB-2 ou CD-2.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CA 12~24V.

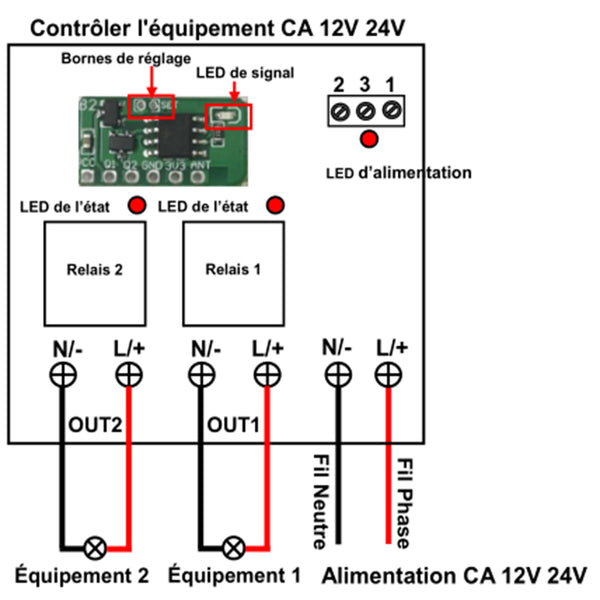

Câblage:
1) Connecter le fil de phase de l'alimentation CA 12~24V à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA 12~24V à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le une extrémité de le équipements CA 12~24V à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter l'autre extrémité de le équipements CA 12~24V à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CWB-2:
Presser et maintenez le bouton A sur l'émetteur: La bornes « OUT1 » du récepteur sortent l'alimentation en CA 12 / 24V, La lumière 1 connectée est allumée.
Relâchez le bouton A: La bornes « OUT1 » du récepteur arrêtent de sortir, La lumière 1 connectée est éteinte.
Presser et maintenez le bouton B sur l'émetteur: La bornes « OUT2 » du récepteur sortent l'alimentation en CA 12 / 24V, La lumière 2 connectée est allumée.
Relâchez le bouton B: La bornes « OUT2 » du récepteur arrêtent de sortir, La lumière 2 connectée est éteinte.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CWB-2:
Presser le bouton A de l'émetteur: La bornes « OUT1 » du récepteur sortent l'alimentation en CA 12 / 24V, La lumière 1 connectée est allumée.
presser le bouton A encore une fois: La bornes « OUT1 » du récepteur arrêtent de sortir, La lumière 1 connectée est éteinte.
Presser le bouton B de l'émetteur: La bornes « OUT2 » du récepteur sortent l'alimentation en CA 12 / 24V, La lumière 2 connectée est allumée.
presser le bouton B encore une fois: La bornes « OUT2 » du récepteur arrêtent de sortir, La lumière 2 connectée est éteinte.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CWB-2:
Presser le bouton A sur l'émetteur: La bornes « OUT1 » du récepteur sortent l'alimentation en CA 12 / 24V, La lumière 1 connectée est allumée; La bornes « OUT2 » du récepteur arrêtent de sortir, La lumière 2 connectée est éteinte.
Presser le bouton B sur l'émetteur: La bornes « OUT2 » du récepteur sortent l'alimentation en CA 12 / 24V, La lumière 2 connectée est allumée; La bornes « OUT1 » du récepteur arrêtent de sortir, La lumière 1 connectée est éteinte.
Comment correspondre l'émetteur au récepteur:
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi.
Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
