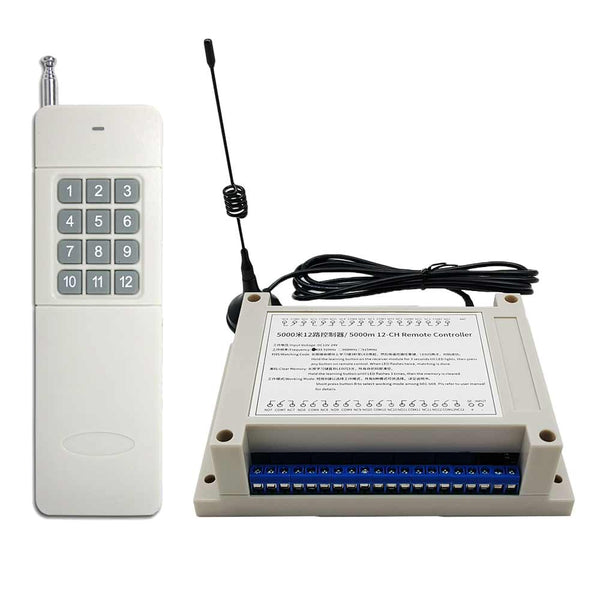

Contenu:

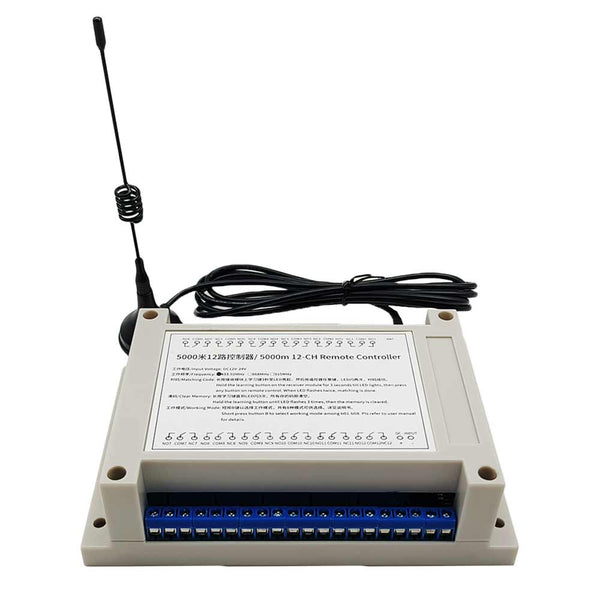

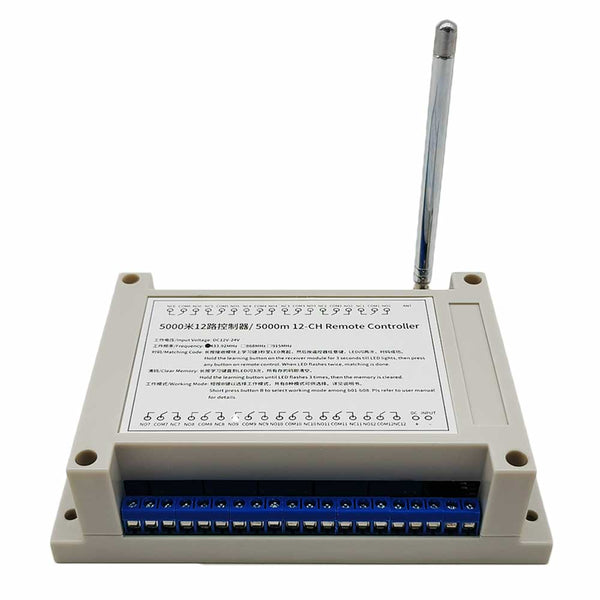

1 × Récepteur: S12UW-DC-ANT3
1 x l'émetteur: CC-12
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application:
Ce longue distance 5000 mètres CC 9V 12V 24V 12 canaux 10A sortie relais kit interrupteur télécommande sans fil avec émetteur et récepteur radio. Ce kit peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, etc. Il peut contrôler à distance des équipements CC et CA, tels que longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, portes, fenêtres, volet roulant, vérin électrique, actionneur linéaire, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Distance de travail super longue: Avec l'émetteur formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
Alimentation universelle: CC 9~28V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé) , qui sert d'interrupteur.
Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.

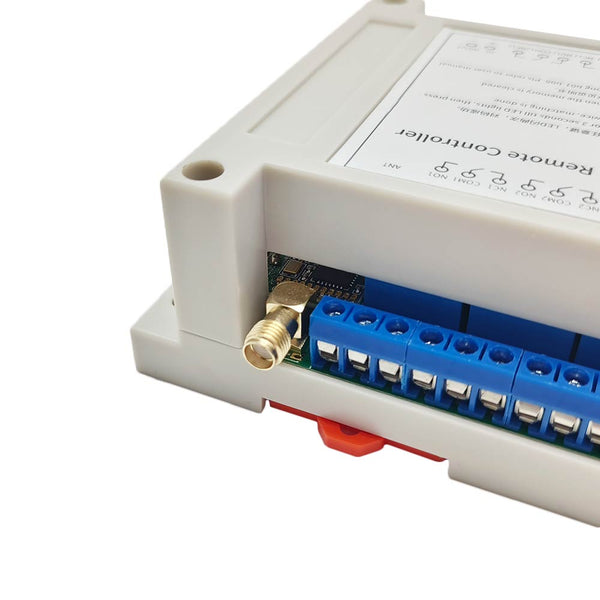

Paramètres de Récepteur:
Modèle : S12UW-DC-ANT3
Tension de fonctionnement : CC 9~28V.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 10mA
Canal : 12 canaux
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 10A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
8 modes de travail sélectionnables : Autoblocage, Momentané, Interblocage, et 5 Modes mixtes
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 122 x 87 x 18 mm
Dimension de Case: 145 x 90 x 40 mm
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec 5000 mètres émetteur radio avec 12 boutons, modèle 0021078 CC-12.

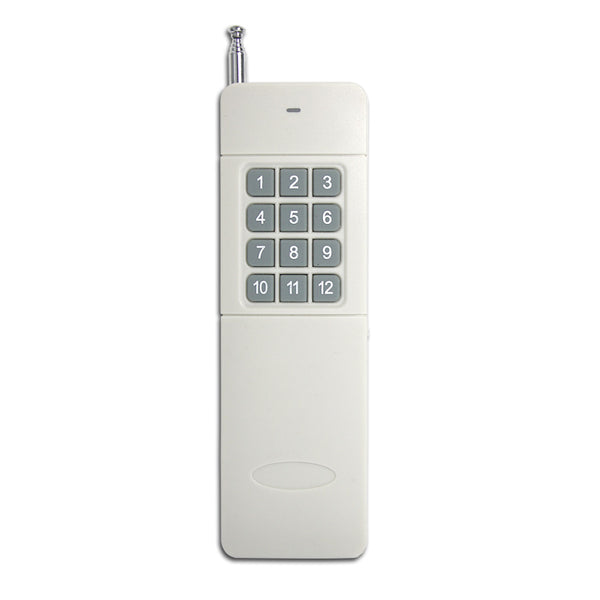

Paramètres de l'émetteur:
Modèle: 0021078 (CC-12)
Canal / Bouton: 12
Symbole du bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

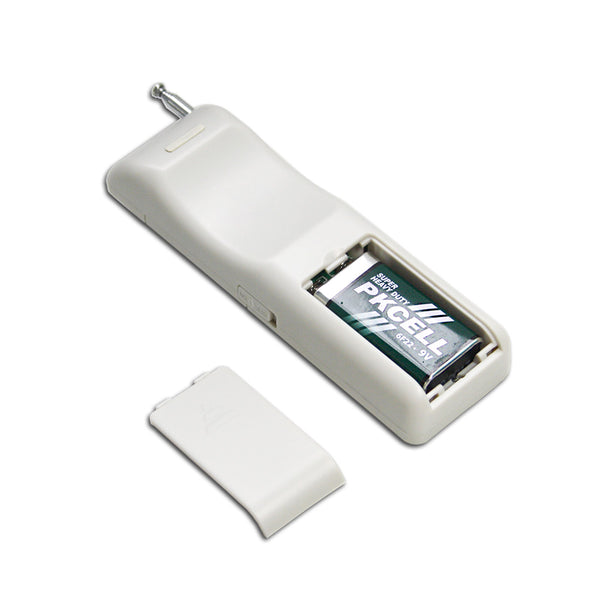

Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92 Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Gamme de Travail:
Avec l'émetteur (par exemple CC-12) formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:

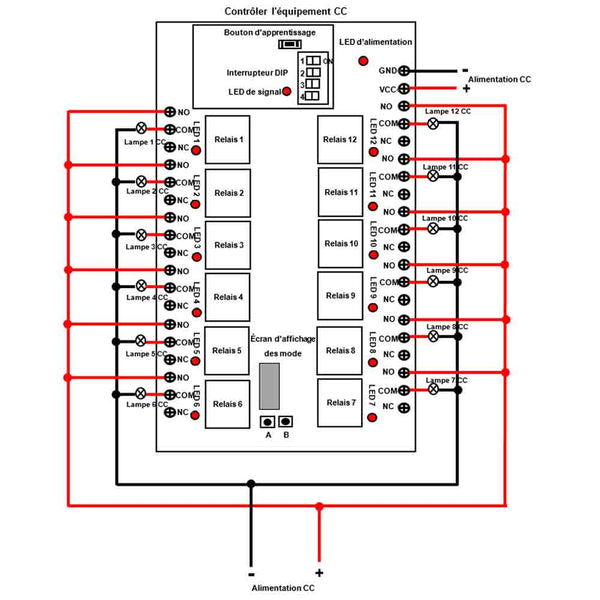

Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes <NO> et <COM> sont Normalement Ouverts ; Les bornes <NC> et <COM> sont Normalement Fermés.
Changer le mode de fonctionnement ou changer le nombre de canaux de fonctionnement:
Le récepteur dispose de deux boutons, le bouton A est la touche de changement de quantité de canal, et le bouton B est le bouton de changement de mode de fonctionnement.
1) Lorsque le récepteur est sous tension, l'écran LED affiche "A12".
2) Si vous presser et maintenez le bouton A pendant 2 à 3 secondes, l'écran LED clignote, et le récepteur passe en mode de changement de quantité de canal. À ce moment-là, vous pouvez presser sur le bouton A pour changer le texte affiché sur l'écran LED. Le texte passera de A12 à A06, puis à A08. A12 indique que les 12 canaux du récepteur sont opérationnels. A06 indique que seuls 6 canaux du récepteur sont opérationnels. A08 indique que seuls 8 canaux du récepteur sont opérationnels. Si vous presser et maintenez à nouveau le bouton A enfoncé pendant 2 à 3 secondes, l'écran LED cesse de clignoter et le récepteur quitte le mode de changement de quantité de canal.
3) Si vous presser et maintenez le bouton B pendant 2 à 3 secondes, l'écran LED clignote et le récepteur passe en mode de changement de mode de fonctionnement. À ce moment-là, vous pouvez presser sur le bouton B pour changer le texte affiché sur l'écran LED. Le texte passera de b01 à b08. Différents chiffres correspondent à différents modes de fonctionnement. Si vous presser et maintenez à nouveau le bouton B enfoncé pendant 2 à 3 secondes, l'écran LED cesse de clignoter et le récepteur quitte le mode de changement de mode de fonctionnement.
Réglage de différents modes de travail:
1) Réglage du mode momentané : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b01".
Le fonctionnement du mode momentané avec l'émetteur CC-12 :
Presser et maintenez le bouton 1 sur l'émetteur: le relais 1 dans le récepteur est activé; Relâchez le bouton 1: le relais 1 est désactivé.
Presser et maintenez le bouton 2 sur l'émetteur: le relais 2 dans le récepteur est activé; Relâchez le bouton 2: le relais 2 est désactivé.
……
Presser et maintenez le bouton 12 sur l'émetteur: le relais 12 dans le récepteur est activé; Relâchez le bouton 12: le relais 12 est désactivé.
2) Réglage du mode autoblocage : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b02".
Le fonctionnement du mode autobloquant avec l'émetteur CC-12 :
Presser le bouton 1 sur l'émetteur: le relais 1 dans le récepteur est activé; Presser le bouton 1 encore une fois: le relais 1 est désactivé.
Presser le bouton 2 sur l'émetteur: le relais 2 dans le récepteur est activé; Presser le bouton 2 encore une fois: le relais 2 est désactivé.
……
Presser le bouton 12 sur l'émetteur: le relais 12 dans le récepteur est activé; Presser le bouton 12 encore une fois: le relais 12 est désactivé.
3) Réglage du mode d’interblocage : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b03".
Le fonctionnement du mode d'interblocage avec l'émetteur CC-12 :
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé; Les 11 autres relais sont désactivés.
Presser le bouton 2 sur l’émetteur: le relais 2 dans le récepteur est activé; Les 11 autres relais sont désactivés.
……
Presser le bouton 12 sur l’émetteur: le relais 12 dans le récepteur est activé; Les 11 autres relais sont désactivés.
4) Réglage du mode momentané (canaux 1 ~ 6) + autoblocage (canaux 7 ~ 12) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b04".
5) Réglage du mode momentané (canaux 1 ~ 6) + interblocage (canaux 7 ~ 12) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b05".
6) Réglage du mode autoblocage (canaux 1 ~ 6) + interblocage (canaux 7 ~ 12) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b06".
7) Réglage du mode de interblocage spécial (tous les deux canaux forment un mode de interblocage spécial) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b07".
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé et le relais 2 est désactivé.
Presser le bouton 1 encore une fois: le relais 1 est désactivé.
Presser le bouton 2 sur l’émetteur: le relais 2 dans le récepteur est activé et le relais 1 est désactivé.
Presser le bouton 2 encore une fois: le relais 2 est désactivé.
...........
8) Réglage du mode monocanal de contrôle à double bouton (Chaque deux boutons de l'émetteur contrôlent un canal. Ce mode prend en charge jusqu'à 6 canaux, les 6 autres canaux ne sont pas utilisés.) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b08".
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé; Presser le bouton 2 sur l’émetteur: le relais 1 est désactivé.
Presser le bouton 3 sur l’émetteur: le relais 2 dans le récepteur est activé; Presser le bouton 4 sur l’émetteur: le relais 2 est désactivé.
……
Presser le bouton 11 sur l’émetteur: le relais 6 dans le récepteur est activé; Presser le bouton 12 sur l’émetteur: le relais 6 est désactivé.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction ; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention : Le premier bit de l'Interrupteur DIP doit être réglé sur la position ON.
