Remarque:

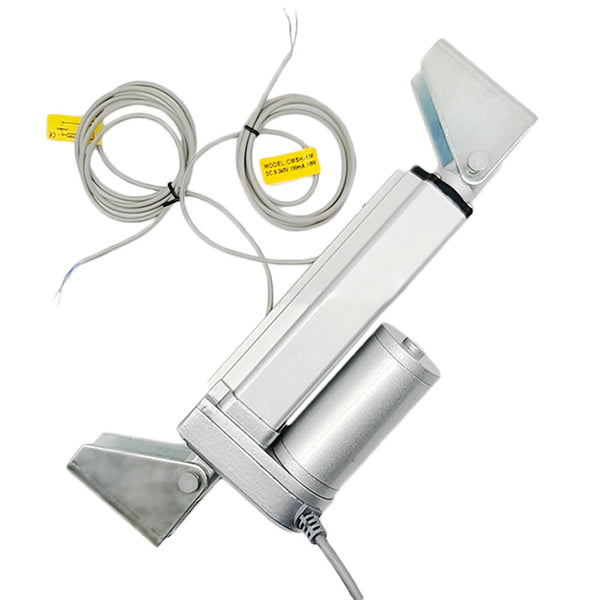

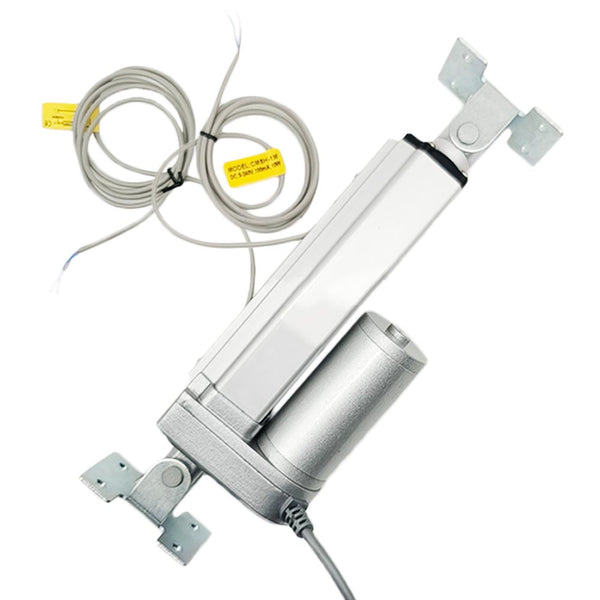

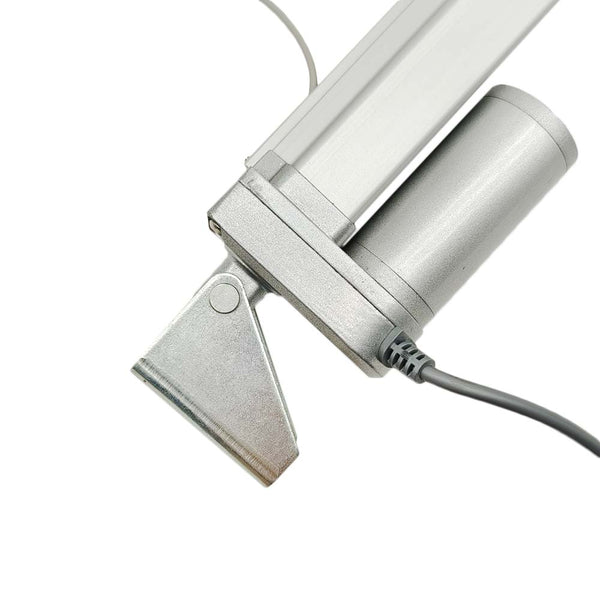

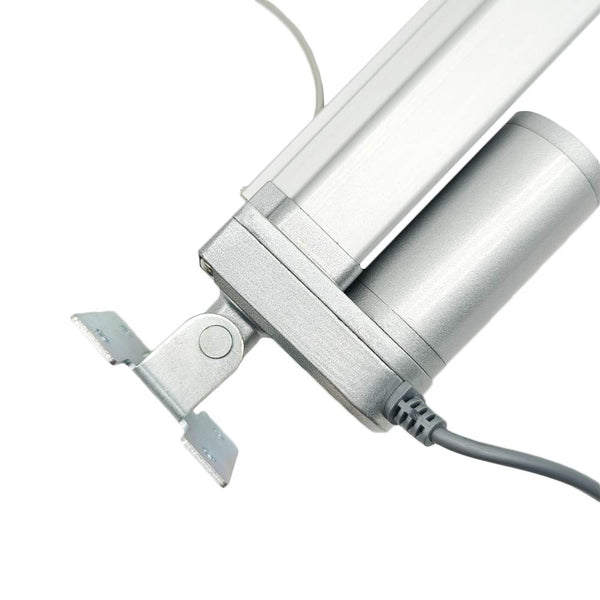

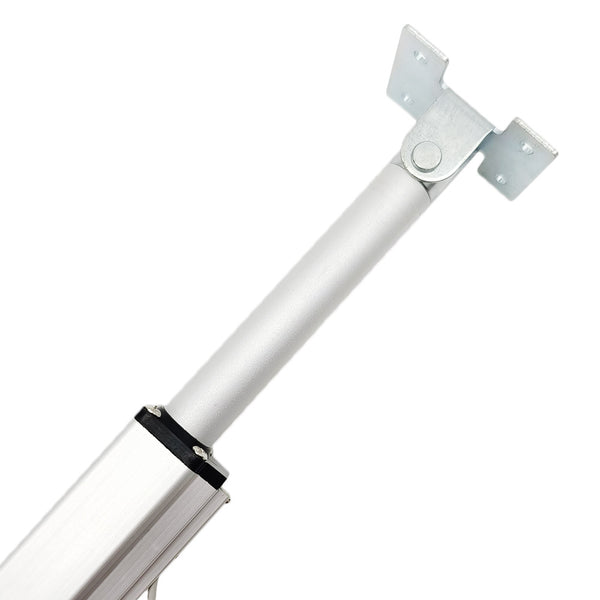

1. Ce produit ne contient pas de support de fixation, il peut compatible avec le support A et le support C, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12 V ou 24V, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
3. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
4. Si vous avez besoin d'un kit interrupteur télécommande sans fil pour commande l'actionneur, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
Contenu:
1 x Vérin électrique A3

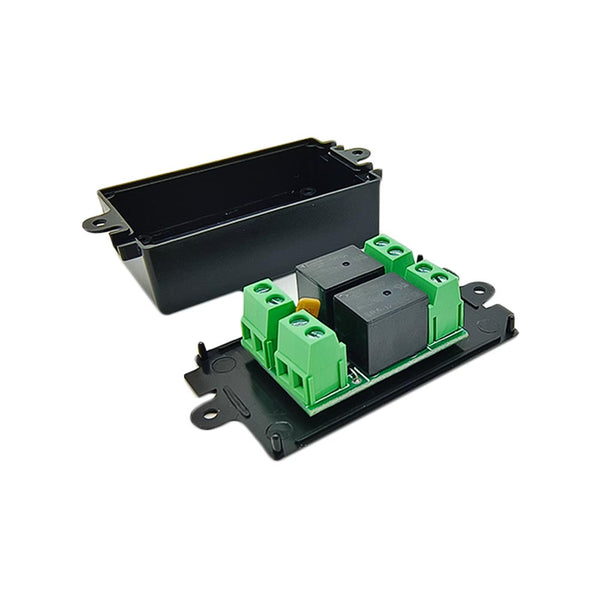

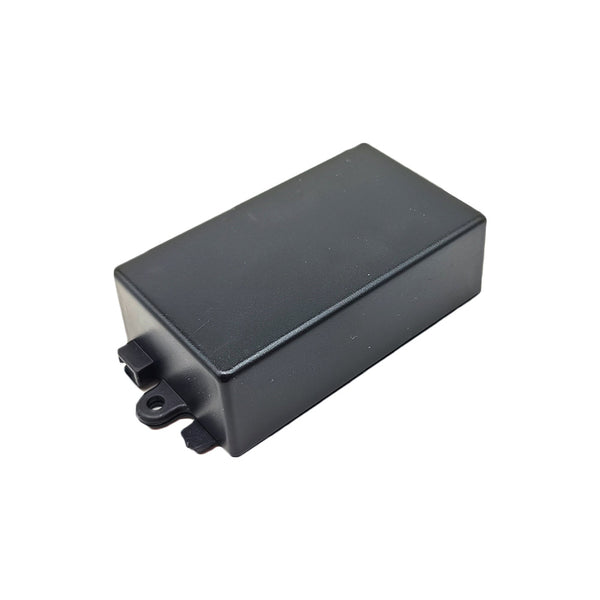

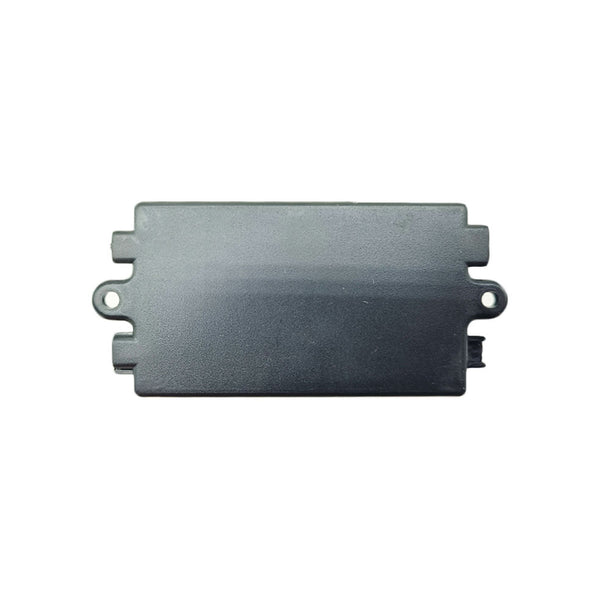

1 x Contrôleur d'interrupteur magnétique

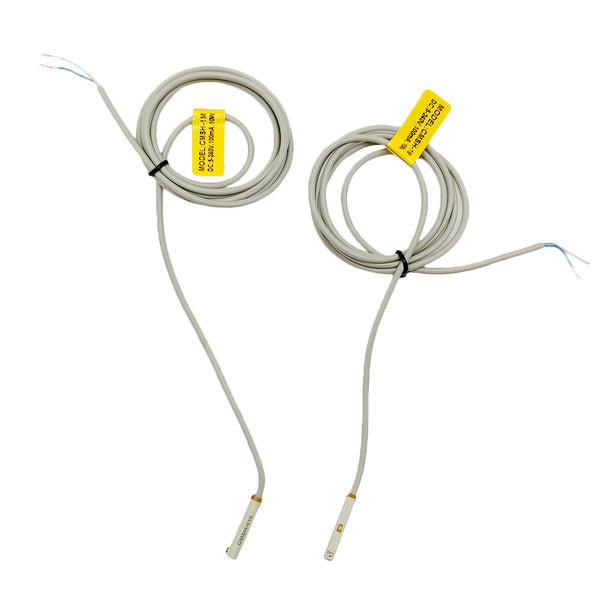

2 x Capteur d'interrupteur magnétique électronique
1 x Manuel d'utilisateur
Introduction:

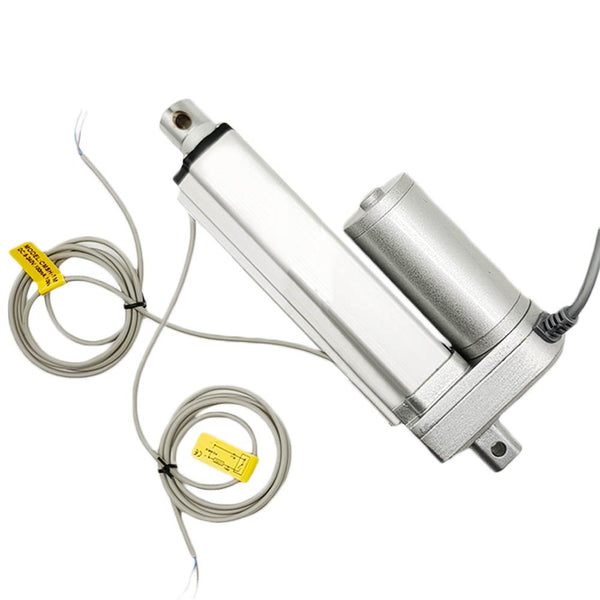

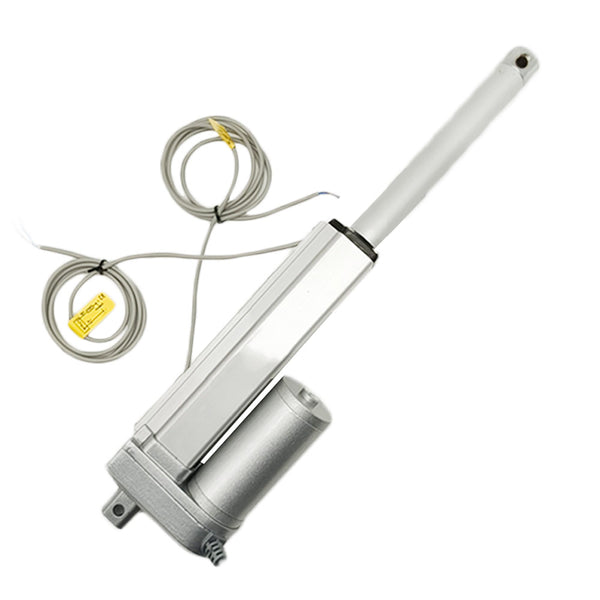

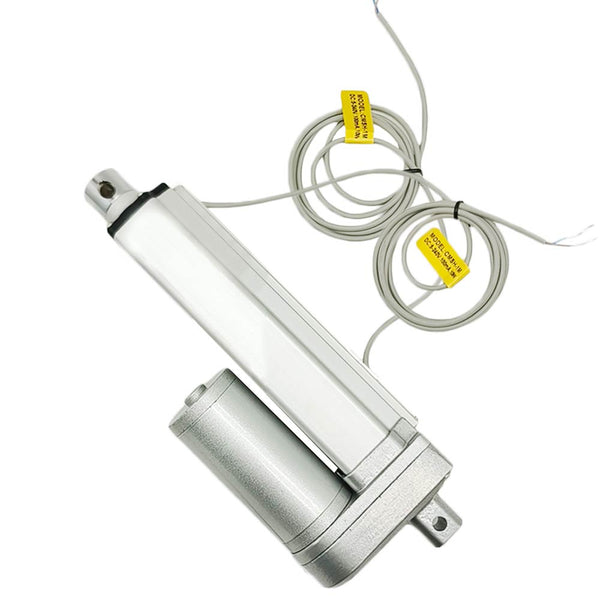

Il s'agit d'un vérin électrique 12V 24V 2000N 200kg avec course réglable. Il est équipé de deux interrupteurs magnétiques externes qui peuvent glisser librement et Contrôleur d'Interrupteur Magnétique, et en ajustant la position de ces deux interrupteurs magnétiques, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie.
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit

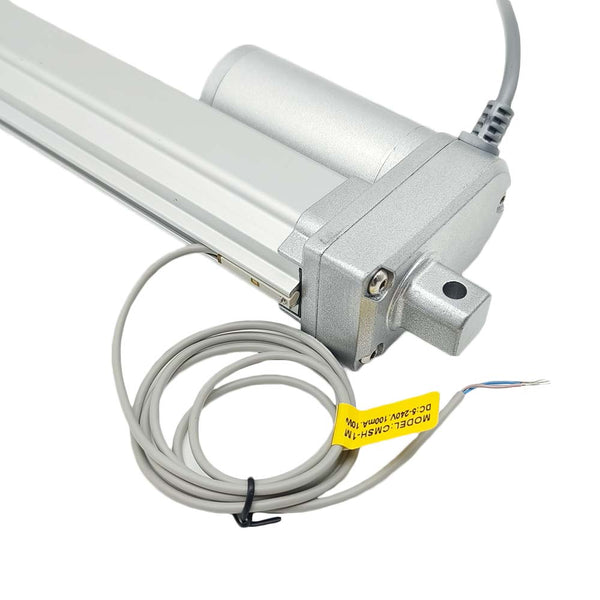

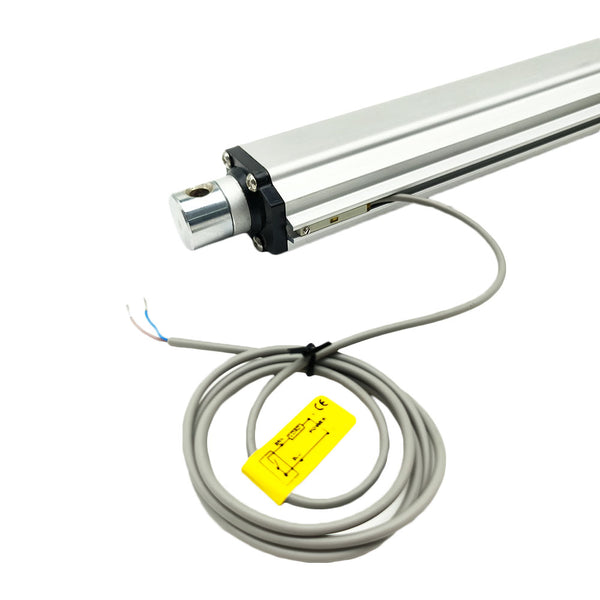

Équipé de deux interrupteurs magnétiques externes pouvant glisser librement, en ajustant la position de ces deux interrupteurs magnétiques, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie.
Les interrupteurs magnétiques externes doivent être utilisés en conjonction avec le contrôleur d'interrupteur magnétique.
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V, CC 24V
Course: 50 mm
Vitesse optionnelle: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale: 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge: 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter le vérin électrique.

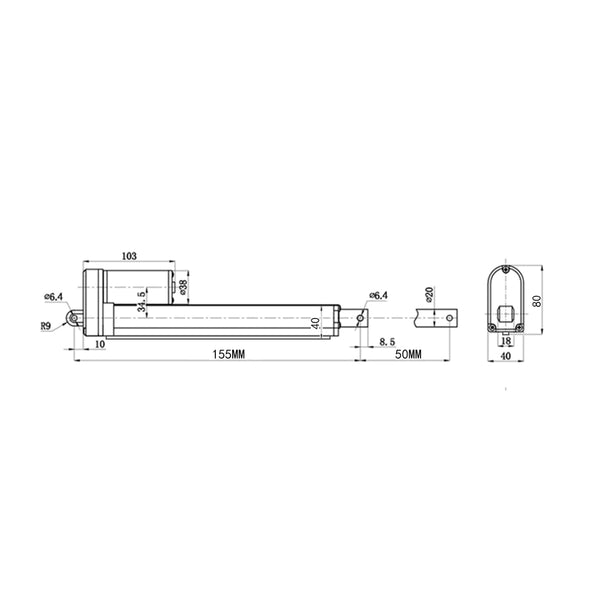

Diamètre de l’arbre: 20 mm
Diamètre des trous de montage des connecteurs avant et arrière : 6 mm
Matériau du boîtier: alliage d'aluminium

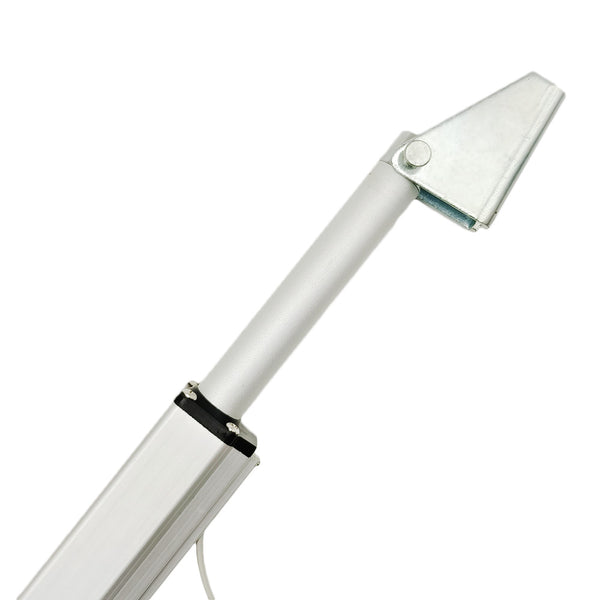

Matériau de la tige télescopique: alliage d'aluminium
Matériel d’engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 20%, max 5 minutes d'utilisation continue
Durée de vie: environ 25,000 cycles
Câble d'alimentation: fil à deux conducteurs ordinaires
Longueur de câble pour le vérin électrique : 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques.
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
| Différentes vitesses et poussée maximale correspondante | |||
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
| 5mm/s | 2.5mm/s | 2000N / 200 kg / 450 lbs | 2200N / 220 kg / 490 lbs |
| 10mm/s | 5mm/s | 1000N / 100 kg / 200 lbs | 1100N / 110 kg / 250 lbs |
| 15mm/s | 7.5mm/s | 800N / 80 kg / 180 lbs | 900N / 90 kg / 200 lbs |
| 20mm/s | 10mm/s | 700N / 70 kg / 160 lbs | 800N / 80 kg / 180 lbs |
Câblage:

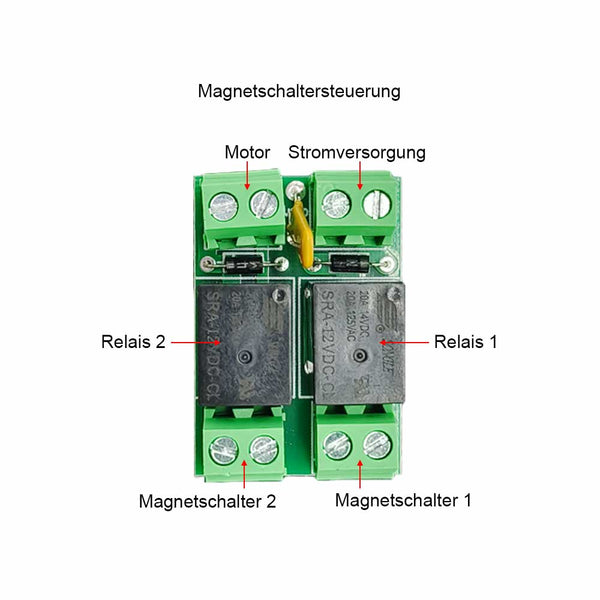

1) Connectez deux fils de l'alimentation CC aux deux bornes <Alimentation> du contrôleur, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
2) Connectez deux fils du vérin électrique aux deux bornes <Moteur> du contrôleur, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
3) Connectez deux fils d'un interrupteur magnétique aux deux bornes <Interrupteur magnétique 1> du contrôleur, et connectez deux fils d'un autre interrupteur magnétique aux deux bornes <Interrupteur magnétique 2> du contrôleur.
4) Si vous souhaitez utiliser un interrupteur manuel ou un interrupteur télécommande pour faire fonctionner le vérin électrique, veuillez suivre le schéma de connexion ci-dessous pour connecter l'interrupteur manuel ou l'interrupteur télécommande entre le contrôleur et l'alimentation CC.
Remarque: Les deux fils de l'interrupteur magnétique ne peuvent pas être connectés à l'envers, veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.
Opération:
1. Le fonctionnement par l'interrupteur manuel:
Presser et maintenez le bouton <Haut> de l’interrupteur manuel: le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Presser et maintenez le bouton <Bas> de l’interrupteur manuel: le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
2. Le fonctionnement par l'interrupteur télécommande:
Presser et maintenez le bouton ▲ de l’télécommande: le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Presser et maintenez le bouton ▼ de l’télécommande: le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Comment ajuster la position de l'interrupteur magnétique:
Vous pouvez utiliser un petit tournevis pour desserrer la vis de fixation de l'interrupteur magnétique, puis déplacer l'interrupteur magnétique vers une position appropriée et resserrer la vis de fixation à nouveau.
Remarquer: Si les positions des deux interrupteurs magnétiques sont inversées, veuillez intervertir leurs positions.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
