Contenu:
1 × Récepteur: S4XW-AC-ANT3
1 x l'émetteur: CC-4
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle.
Application:
Pour Longue distance équipements électriques CA, tel que lumière extérieur, lampe de jardin, éclairage LED, électrovanne, moteur, pompe, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Super longue distance de travail.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel : Lorsque le récepteur est déclenché avec succès par le signal de l'émetteur, il transmet immédiatement un signal de rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur:
Modèle: S4XW-AC-ANT3
Tension de fonctionnement: CA110~240V (110V/120V/220V/240V)
Type de sortie: CA110~240V (110V/120V/220V/240V), Identique à la tension d'entrée
Canal: 4 Canaux
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Fils appropriés pour les bornes de connexion: 22-12 AWG
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm
Dimension de Case: 192 x 100 x 45 mm
Paramètres de l'émetteur:
Modèle: 0021062 (CC-4)
Canal / Bouton: 4
Symbole du bouton: A, B, C, D
Voltage de travail: 9V (1 x 6F22-9V batterie)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92MHz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, modèles CC-4 (distance de 5000 mètres / 15000ft) et CCW-4 (étanche, distance de 5000 mètres / 15000ft).
Super longue distance de travail:
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CA100~240V (110V/120V/220V/240V)

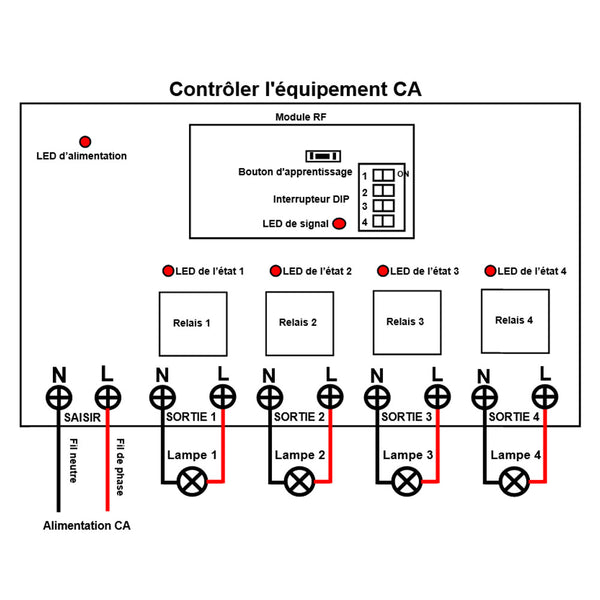

Câblage:
1) Connecter le fil de phase de l'alimentation CA à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le une extrémité de la équipement CA à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter l'autre extrémité de la équipement CA à la borne de sortie «N/-» du interrupteur sans fil.
Réglage de différents modes de travail:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-4:
Presser le bouton A sur l'émetteur: La borne de sortie 1 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
presser le bouton A encore une fois: La borne de sortie 1 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
Presser le bouton B sur l'émetteur: La borne de sortie 2 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
presser le bouton B encore une fois: La borne de sortie 2 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
Presser le bouton C sur l'émetteur: La borne de sortie 3 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
presser le bouton C encore une fois: La borne de sortie 3 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
Presser le bouton D sur l'émetteur: La borne de sortie 4 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
presser le bouton D encore une fois: La borne de sortie 4 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-4:
Presser et maintenez le bouton A sur l'émetteur: La borne de sortie 1 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Relâchez le bouton A: La borne de sortie 1 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
Presser et maintenez le bouton B sur l'émetteur: La borne de sortie 2 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Relâchez le bouton B: La borne de sortie 2 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
Presser et maintenez le bouton C sur l'émetteur: La borne de sortie 3 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Relâchez le bouton C: La borne de sortie 3 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
Presser et maintenez le bouton D sur l'émetteur: La borne de sortie 4 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Relâchez le bouton D: La borne de sortie 4 du récepteur arrêtent de sortir courant alternatif, l'appareil connecté a cessé de fonctionner.
3) Réglage du mode d’interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-4:
Presser le bouton A sur l'émetteur: La borne de sortie 1 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Les 3 autres bornes de sortie du récepteur arrêtent de sortir courant alternatif, tous les appareils connectés sont éteints.
Presser le bouton B sur l'émetteur: La borne de sortie 2 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Les 3 autres bornes de sortie du récepteur arrêtent de sortir courant alternatif, tous les appareils connectés sont éteints.
Presser le bouton C sur l'émetteur: La borne de sortie 3 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Les 3 autres bornes de sortie du récepteur arrêtent de sortir courant alternatif, tous les appareils connectés sont éteints.
Presser le bouton D sur l'émetteur: La borne de sortie 4 du récepteur sortir courant alternatif, l'appareil connecté fonctionne.
Les 3 autres bornes de sortie du récepteur arrêtent de sortir courant alternatif, tous les appareils connectés sont éteints.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
