Contenu:

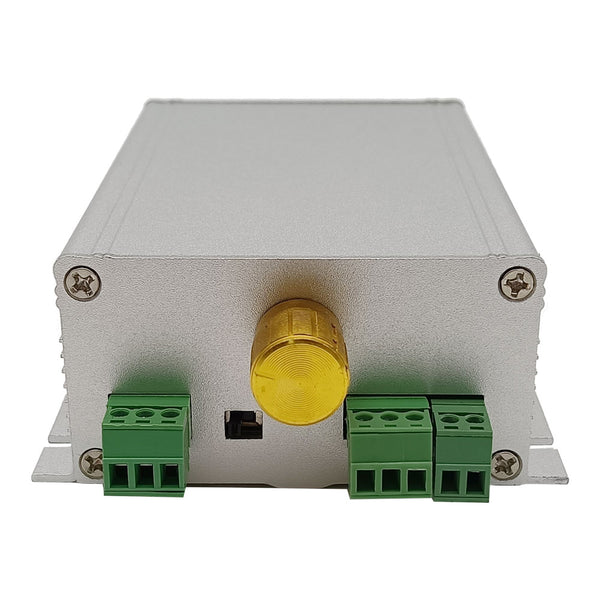

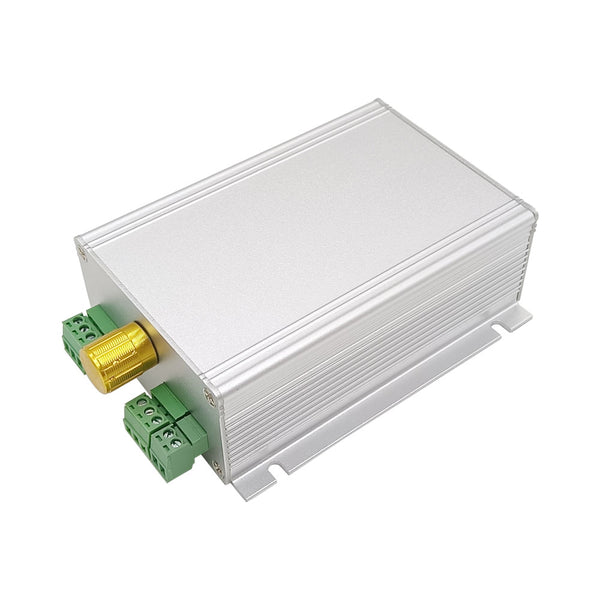

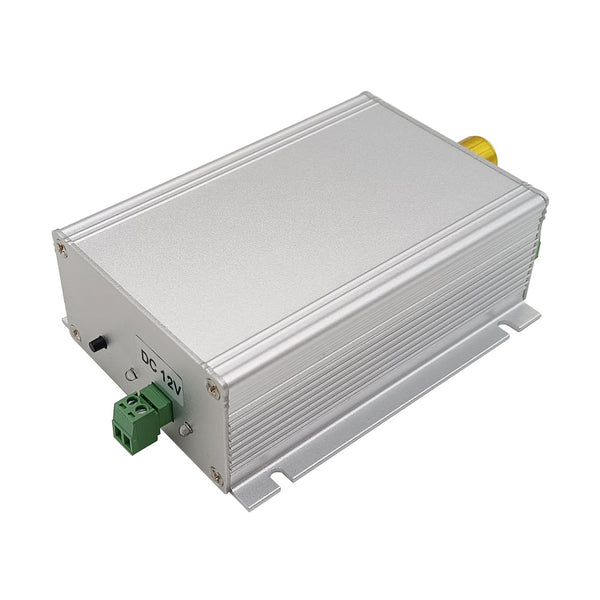

1 x Contrôleur à glissière

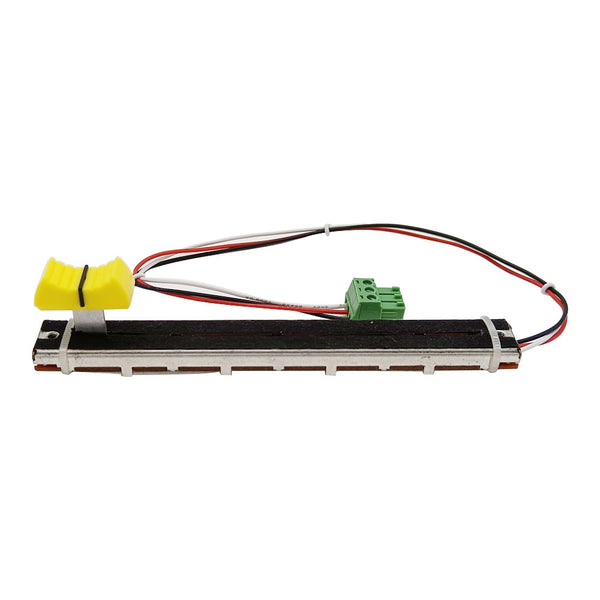

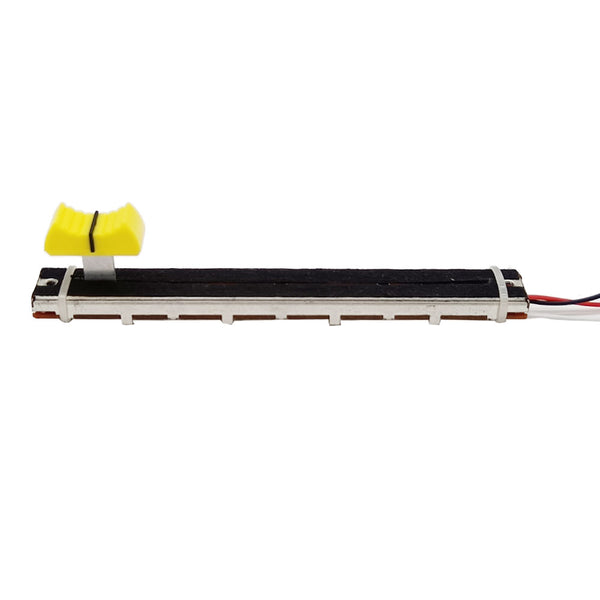

1 x 10K potentiomètre à glissière
1 x Manuel utilization
Caractéristiques:
Modèle : 0043090
Tension de fonctionnement : 12V CC ou 24V CC, veuillez utiliser une alimentation de 12V/6A (Version 12V), 24V/3A (Version 24V) ou une alimentation plus puissant.
Tension de sortie : 12V CC ou 24V CC,
Courant nominal : 10A(12V) ou 5A(24V)
Dimension du contrôleur : 113 x 88 x 39 mm
Avec un interrupteur à bouton de commande de course et un bouton d'apprentissage
Avec un potentiomètre à glissière 10K connecté en externe
Convient aux vérins électriques de type A2 avec potentiomètre interne
La course de l'vérin électrique A2 peut être contrôlée en tournant le bouton ou en faisant glisser le potentiomètre à glissière.

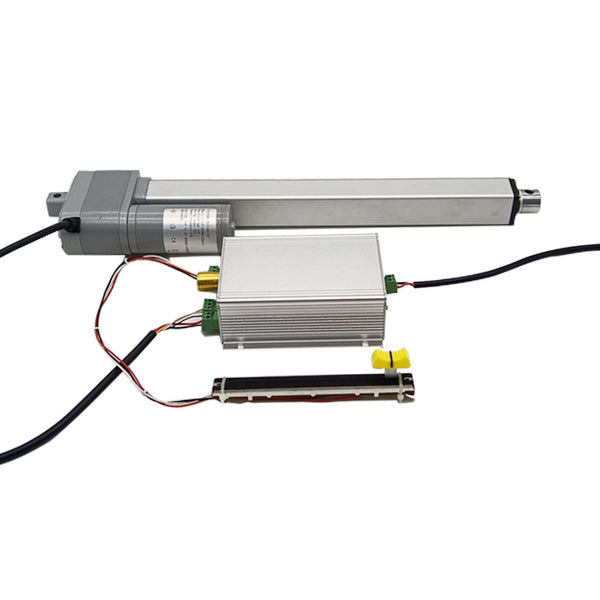

Si vous voulez contrôler un vérin électrique 12V CC, faire comme suivant:

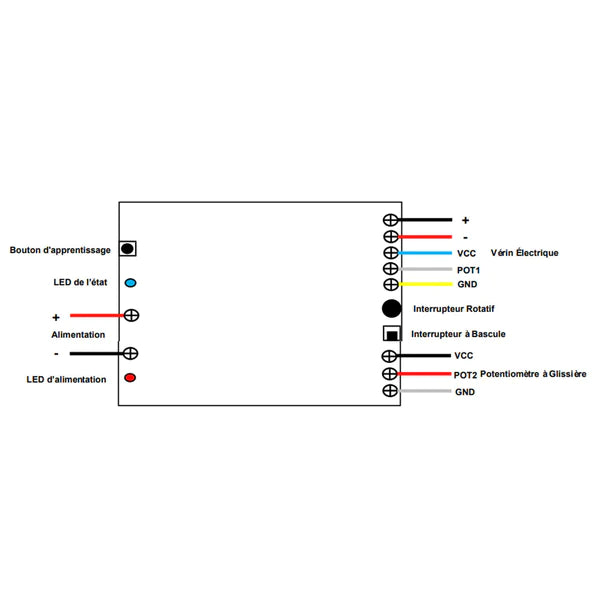

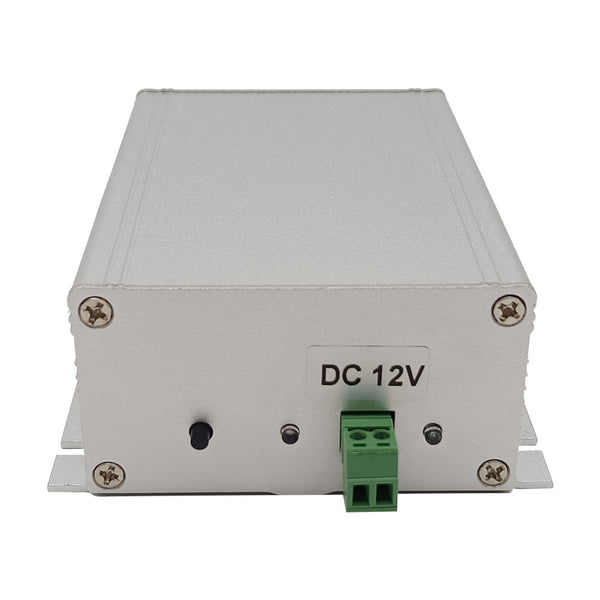

1) Connecter le pôle positif de l'alimentation en CC à la borne <L/+>, et connecter le pôle négatif de l'alimentation en CC à la borne <N/->.
2) Connecter les cinq fils de l'vérin électrique au contrôleur dans l'ordre noir, rouge, bleu, blanc et jaune, et vous pouvez échanger les fils noir et rouge de l'vérin électrique pour changer le sens de déplacement de l'vérin électrique.
3) Connecter les trois fils du potentiomètre à glissière au contrôleur dans l'ordre noir, rouge et blanc.
Comment correspondre l'contrôleur au vérin électrique:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
Après avoir connecté l'vérin électrique, appuyez d'abord sur le bouton d'apprentissage et maintenez-le enfoncé, puis allumez le contrôleur. Lorsque l'vérin électrique commence à s'étendre vers l'extérieur, vous pouvez relâcher le bouton d'apprentissage. Lorsque l'vérin électrique est complètement étendu, il s'arrête pendant 2 secondes puis se rétracte automatiquement. Lorsque l'vérin électrique est complètement rétracté, le contrôleur stocke les données après avoir attendu 5 secondes et l'appairage est réussi.
Opération:
Basculez l'interrupteur à bascule vers la droite, ce qui signifie que l'vérin électrique est contrôlé par l'interrupteur rotatif.
Basculez l'interrupteur à bascule vers la gauche, ce qui signifie que l'vérin électrique est contrôlé par le potentiomètre à glissière.
1) Le fonctionnement par l’interrupteur rotatif:
Tournez l'interrupteur rotatif dans une position de sa course, l'vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.
2) Le fonctionnement par le potentiomètre à glissière:
Faites glisser la poignée du potentiomètre à glissière dans une position de sa course, l'vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.
Lorsque l'vérin électrique est arrêté, la LED d'état clignote lentement ; Lorsque l'vérin électrique est sorti ou rentré, la LED d'état clignote rapidement.
