Contenu:
1 × Récepteur: S2PX-DC-ANT3
1 × Manuel d'utilisateur
Application:
Il peut longue portée commande des équipements CC, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

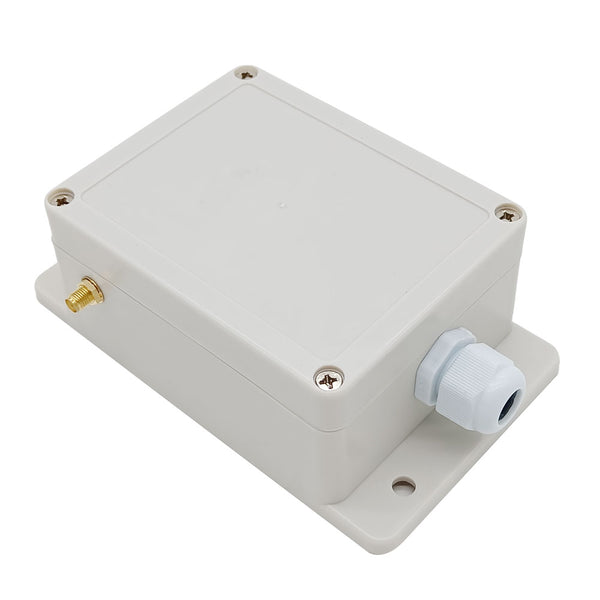

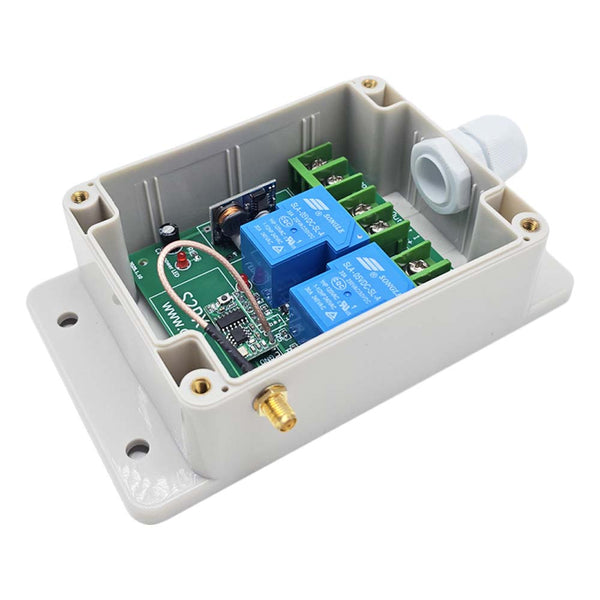

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 10 ~ 80V.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de 10~80 VCC.
Haute Puissance: La charge maximale de chaque canal est 30A.

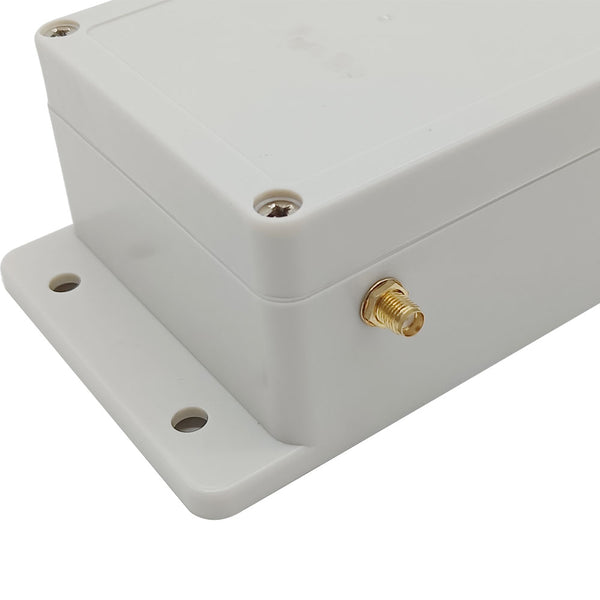

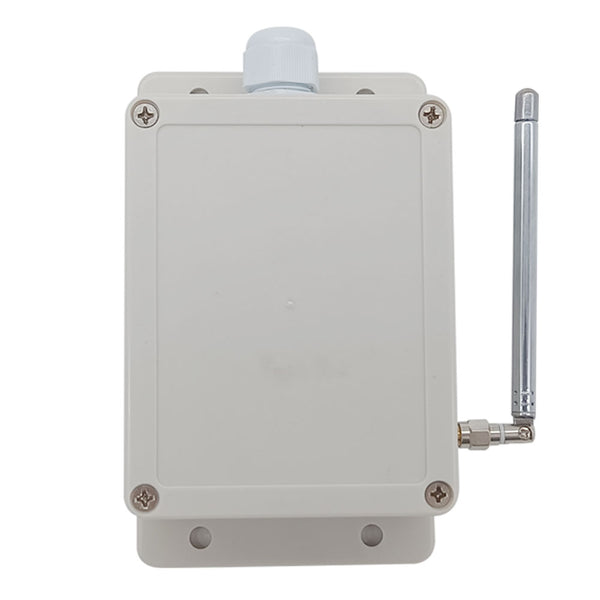

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S2PX-DC-ANT3
Tension de fonctionnement: CC 10V~80V
Type de sortie: CC 10V~80V identique à la tension d'entrée
Canal: 2 Canaux
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
Fils appropriés pour les bornes de connexion: 22-12 AWG
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C

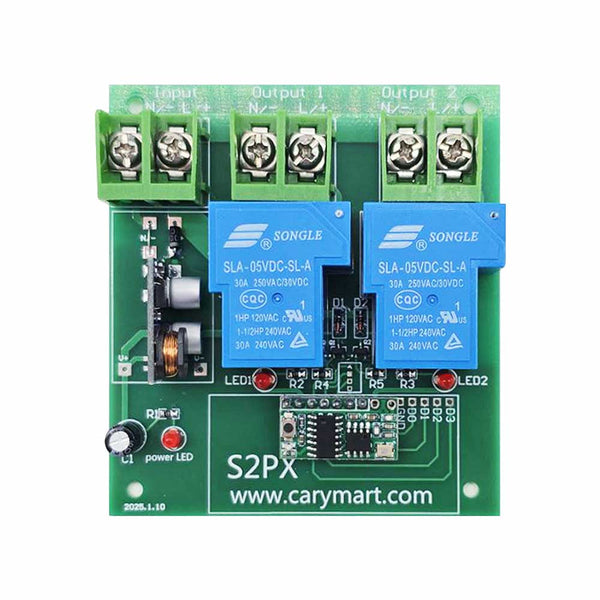

Dimension de PCB: 88 x 80 x 18 mm

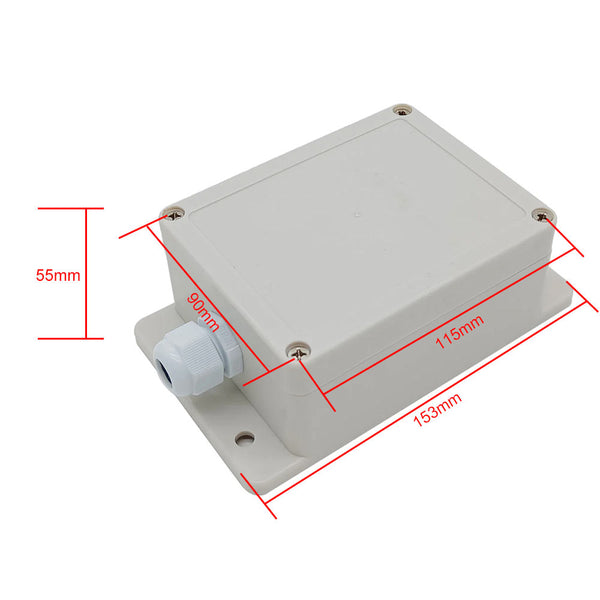

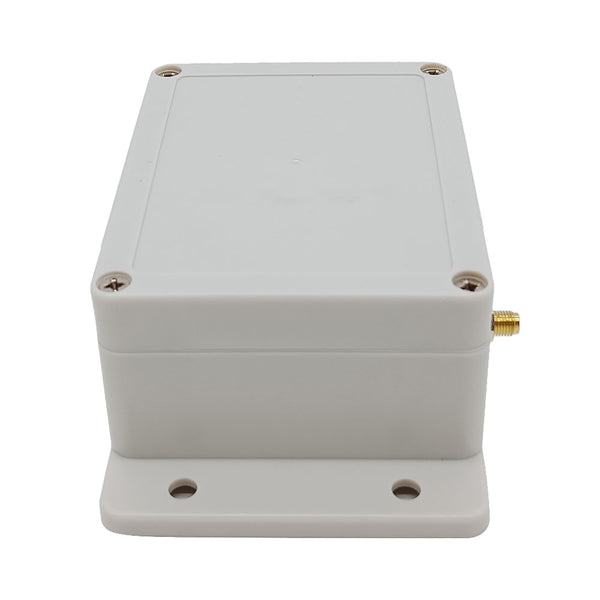

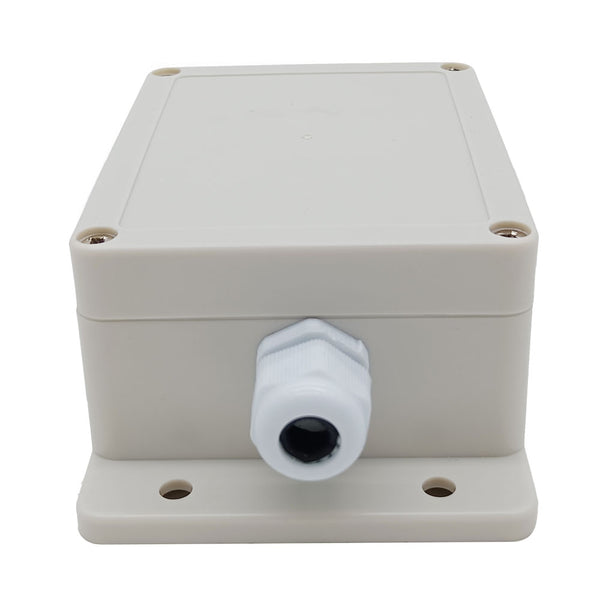

Dimension de Case: 153 x 90 x 55 mm
Émetteurs adaptés:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané, il devrait fonctionner avec un émetteur avec deux bouton, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Étanche, Industriel, 1000 mètres), et CB-2 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec trois boutons, par exemple modèle C-3 (100 mètres), et CB-3 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, possibilité de remplacer l'antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2 ou CB-3.
Utilisation:
Le récepteur peut être utilisé pour contrôler les équipements CC avec une tension dans la plage de 10~80 V CC.

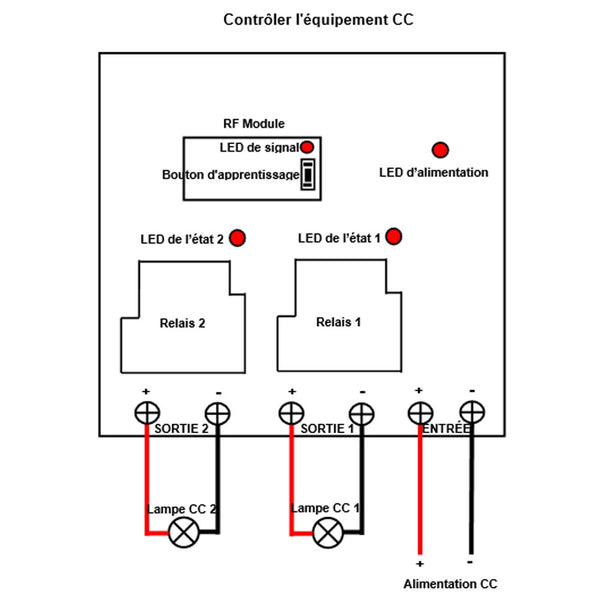

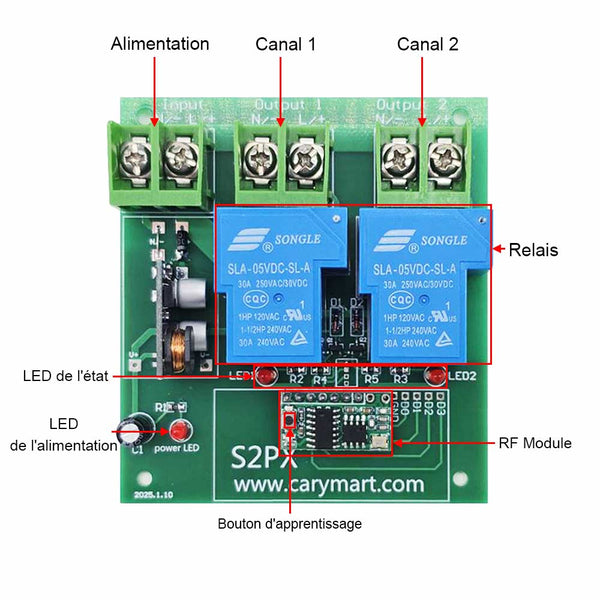

Câblage:
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le pôle positif de la équipement CC à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter le pôle négatif de la équipement CC à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-2:
Presser et maintenez le bouton A sur l’émetteur: Les borne « Output 1 » du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton A: Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser et maintenez le bouton B sur l’émetteur: Les borne « Output 2 » du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Relâchez le bouton B: Les borne « Output 2 » du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-2:
Presser le bouton A de l'émetteur: Les borne « Output 1 » du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois: Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton B de l'émetteur: Les borne « Output 2 » du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois: Les borne « Output 2 » du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-3:
Presser le bouton A sur l’émetteur: Les borne « Output 1 » du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée. Les borne « Output 2 » du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
Presser le bouton B sur l’émetteur: Les borne « Output 2 » du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée. Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton C sur l'émetteur: Les borne « Output 1 » et « Output 2 » du récepteur arrêtent de sortir, et les lampes 1 et 2 connectée sont éteintes.
Comment correspondre l'émetteur au récepteur:
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Correspondre l'émetteur C-2:
Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi.
Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
Correspondre l'émetteur C-3:
Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi.
Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
Presser enfin sur le bouton C de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton C couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
