Contenu
1 × Récepteur: S4PU-AC-ANT3
1 × Manuel d'utilisateur
Application
Pour longue distance commande des équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Sortie contact sec: Ce récepteur est le sortie relais sec. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Récepteur
Modèle: S4PU-AC-ANT3
Tension de fonctionnement: Compatible avec CA 100V~240V
Type de sortie: Sortie contact sec
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A chaque canal
Canal: 4 Voies
3 Modes de commande: Autoblocage, Momentané, Interblocage
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 170 x 100 x 18 mm
Dimension de Case: 200 x 120 x 53 mm
Émetteurs adaptés
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle 0021003 C-4 (100 mètres), 0021012 CP-4 (500 mètres), 0021087 CD-4 (étanche,industriel, 1000 mètres), et 0021026 CB-4 (1000 mètres).
Distance de travail
Avec un émetteur (par exemple C-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100m dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

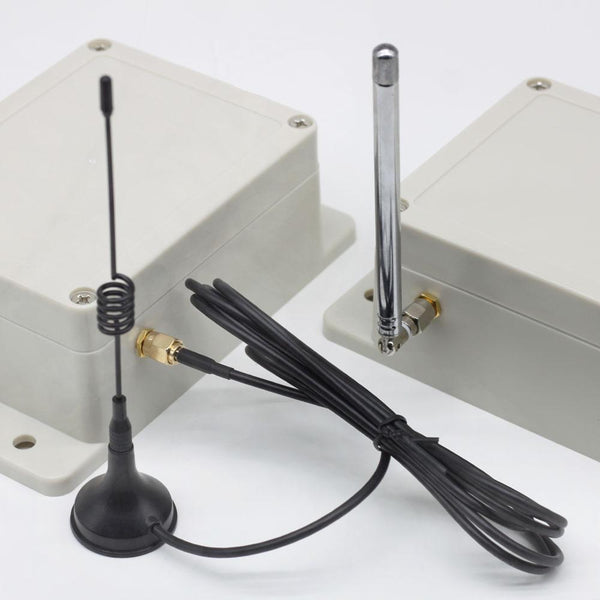

Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4 et CD-4.
Utilisation
Récepteur avec sortie contact sec pour longue distance commande équipements CC et CA.

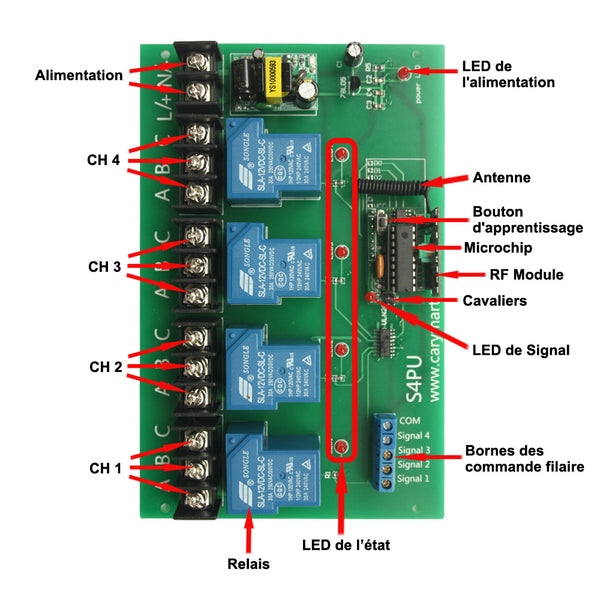

Chaque canal du récepteur est équipé de trois bornes sortie (normalement ouvert (B), normalement fermé (C), commune (A)).
Etat initial des sortie contact sec: Les bornes « B » et « A » sont Normalement Ouverts; Les bornes « C » et « A » sont Normalement Fermés.

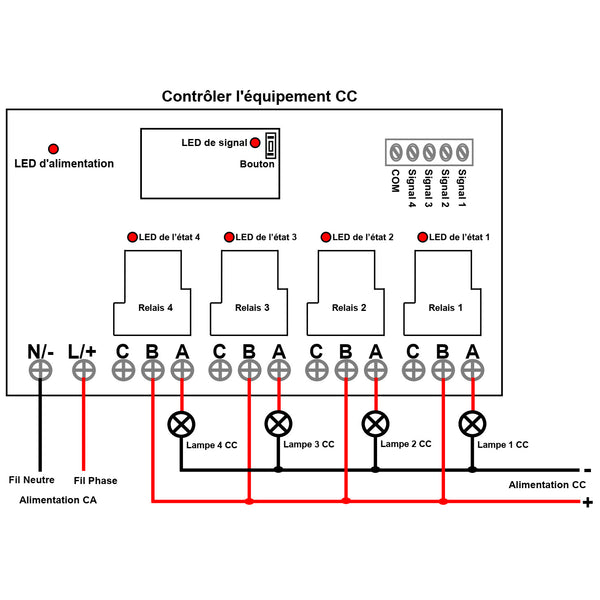

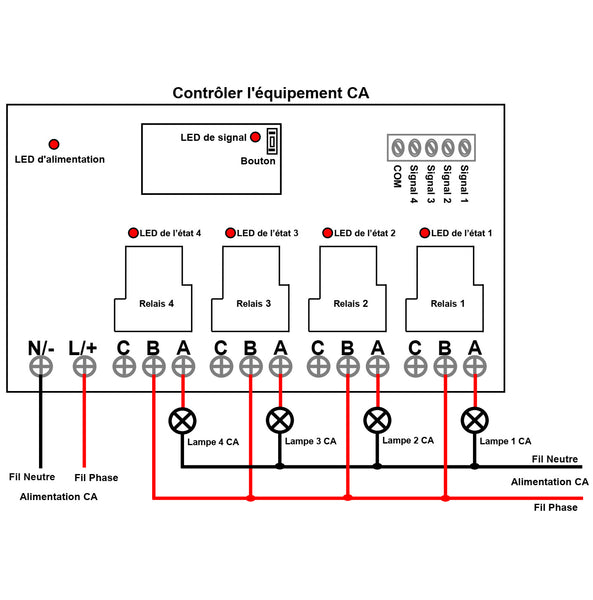

Câblage pour récepteur interrupteur sans fil, cliquez ici pour plus de détails.
Réglage et fonctionnement des 3 modes de commande pour récepteur interrupteur sans fil, cliquez ici pour plus de détails.
Correspondre et supprimer pour récepteur interrupteur sans fil et émetteur télécommande, cliquez ici pour plus de détails.
