Contenu:
1 x Récepteur: S1PXA-DC12 ou S1PXA-DC24
1 x Manuel d’utilisateur
Application:
Pour longue distance commande équipements CC, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Deux versions de tension de fonctionnement: CC 8~15V ou 15~26V en option.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de CC 8~15V ou 15~26V.
Haute Puissance: La charge maximale est 30A.
Avec fonction de retard de 10 secondes.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.

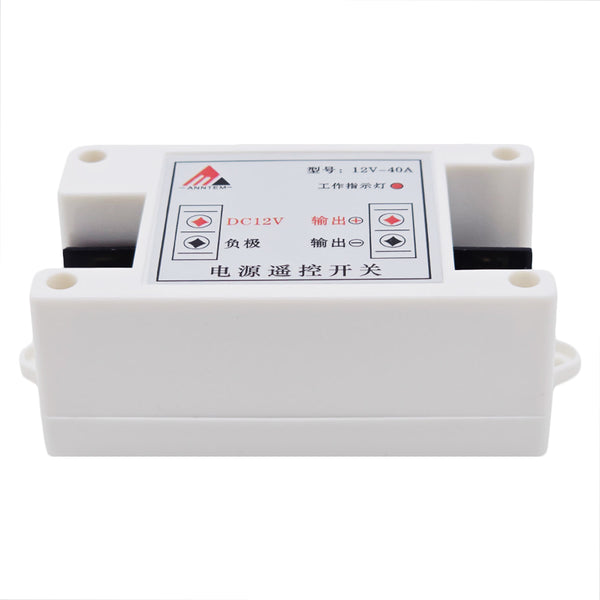

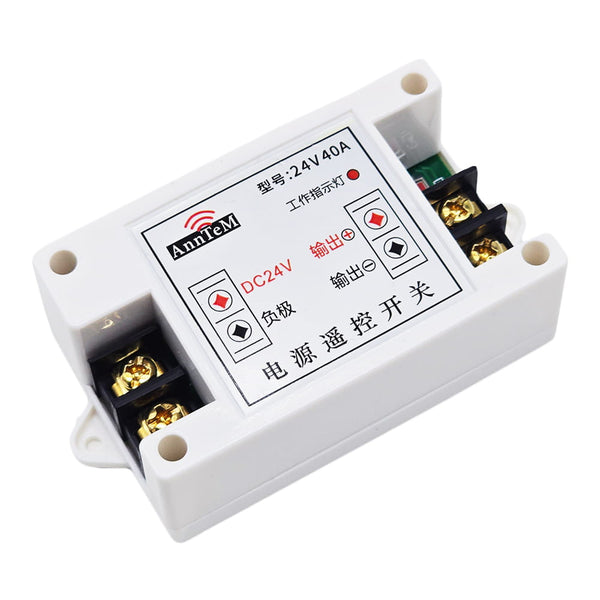

Paramètres du récepteur:
Modèle: S1PXA-DC12 / S1PXA-DC24
Tension de Fonctionnement: CC 8~15V (modèle S1PXA-DC12) ou CC 15~26V (modèle S1PXA-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: CC 8~15V (modèle S1PXA-DC12) ou CC 15~26V (modèle S1PXA-DC24), identique à la tension d'entrée
Canal: 1 canal
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Retard
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C

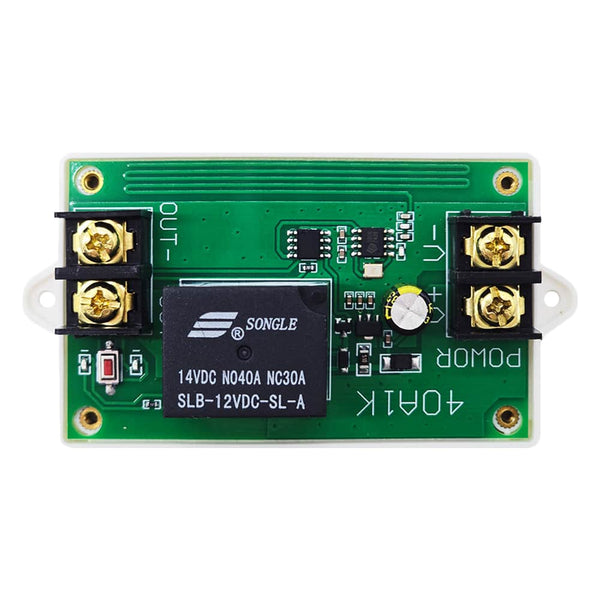

Dimension de PCB: 90 x 47 x 23 mm
Dimension de Case: 96 x 50 x 33 mm
Émetteurs Compatibles:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle C-1 (100 mètres), CP-1 (500 mètres), et CB-1 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), et CB-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne sur le récepteur, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation:
Le récepteur peut être utilisé pour contrôler les équipements CC avec une tension dans la plage de CC 8~15V ou 15~26V.

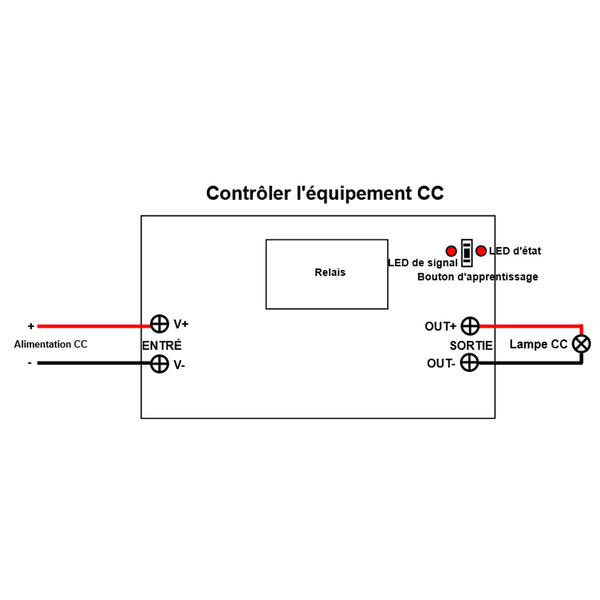

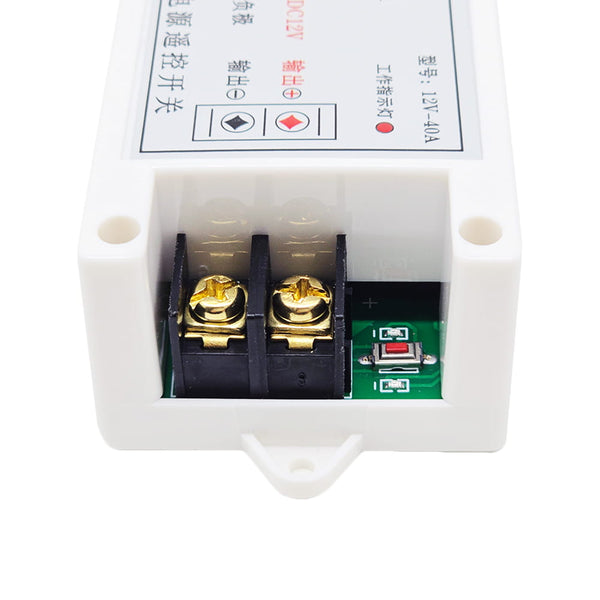

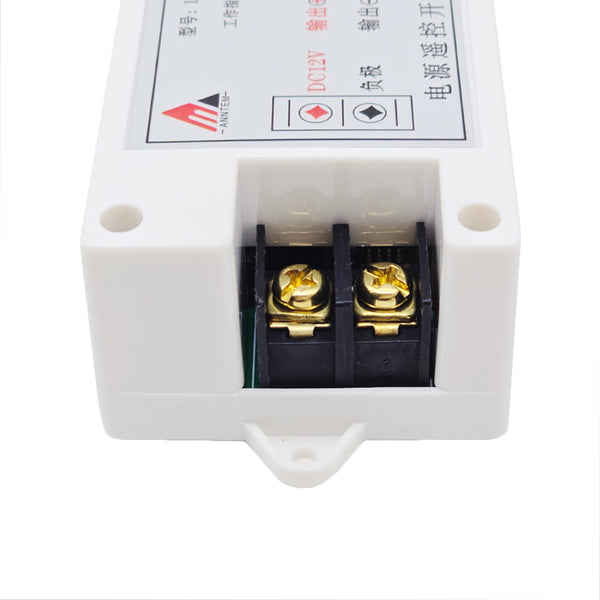

Câblage:
1) Connectez le pôle positif de l'alimentation en CC à la borne « V+ » de l'ENTRÉE, et connectez le pôle négatif de l'alimentation en CC à la borne « V- » de l'ENTRÉE.
2) Connectez le pôle positif de la équipement CC à la borne « OUT+ » de la SORTIE, et connectez le pôle négatif de la équipement CC à la borne « OUT- » de la SORTIE.
Réglage les modes différents de contrôle:

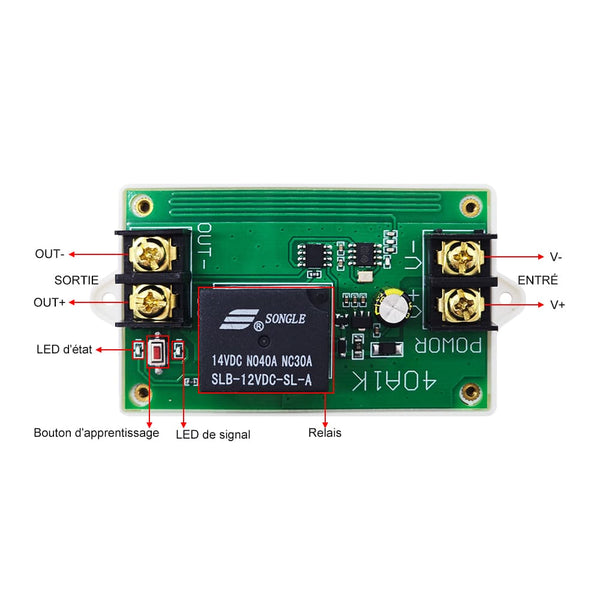

1) Réglage du mode autoblocage: Presser et maintenez le bouton d'apprentissage du récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, puis relâcher le bouton.
Le fonctionnement du mode autoblocage avec l'émetteur C-1:
Presser le bouton de l'émetteur: Les bornes de sortie du récepteur sortent l'alimentation en CC, et la lampe connectée est allumée.
Presser le bouton encore une fois: Les bornes de sortie du récepteur arrêtent de sortir, et la lampe connectée est éteint.
2) Réglage du mode momentané: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, puis relâcher le bouton.
Le fonctionnement du mode momentané avec l'émetteur C-1:
Presser et maintenez le bouton sur l'émetteur: Les bornes de sortie du récepteur sortent l'alimentation en CC, et la lampe connectée est allumée.
Relâchez le bouton: Les bornes de sortie du récepteur arrêtent de sortir, et la lampe connectée est éteint.
3) Réglage du mode d'interblocage: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, puis relâcher le bouton.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2:
Presser le bouton A sur l'émetteur: Les bornes de sortie du récepteur sortent l'alimentation en CC, et la lampe connectée est allumée.
Presser le bouton B sur l'émetteur: Les bornes de sortie du récepteur arrêtent de sortir, et la lampe connectée est éteint.
4) Réglage du mode de Retard de 10 secondes: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 4 fois en continuellement, puis relâcher le bouton.
Le fonctionnement du mode Retard avec l'émetteur C-1:
Presser le bouton de l'émetteur: Les bornes de sortie du récepteur sortent l'alimentation en CC, et la lampe connectée est allumée.
Après 10 secondes: Les bornes de sortie du récepteur arrêtent automatiquement de sortir, et la lampe connectée est éteint.
Pendant les 10 secondes, vous pouvez également appuyer sur le bouton d'apprentissage pendant 1 à 2 secondes pour arrêter immédiatement la sortie d'alimentation CC et éteindre la lampe connectée.
