Contenu:
1 × Interrupteur Intelligent WIFI pour Moteur CC Vérin Électrique
1 × Manuel d'utilisateur
Application:
Il convient aux variantes occasions automatiques, telles que industrielle, commercielle, maison intelligente. Via les smartphones ou l’internet, on peux utiliser l’interrupteur WIFI pour réaliser la télécommande à distance des différents matériels tels que volet roulant électrique, petit moteur CC bidirectionnel (deux lignes de commande), vérin électrique.
pour commande un moteur électrique à courant continu tourner dans la direction positive et inverse.
pour commande extension et de rétraction de l'actionneur linéaire vérin électrique 12V 24V.
Caractéristiques:
Connectez-vous à Internet via le signal WIFI du routeur sans fil.
Contrôlé par application smartphone, pas de limite de distance.

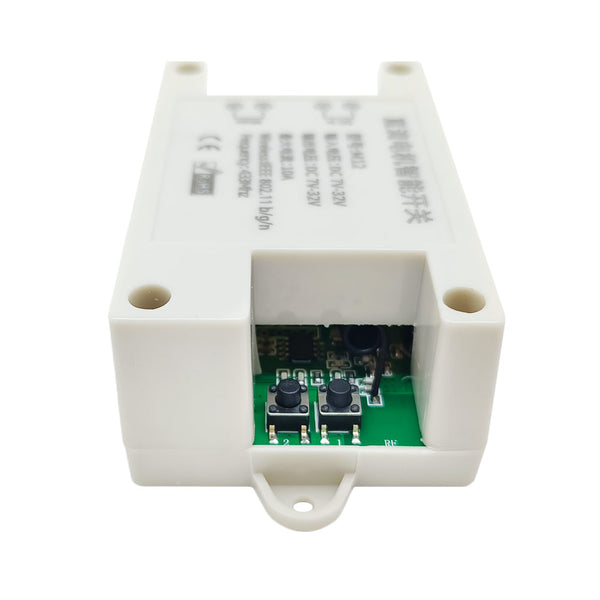

Avec deux boutons d'apprentissage.
Avec la fonction de télécommande, vous pouvez utiliser la télécommande pour obtenir le contrôle.
Il peut être utilisé simultanément par téléphone portable et par télécommande.
Deux applications pour Android et iOS sont disponibles et graduites.
La version Android de l'application prend en charge les appareils mobiles Android ou tablettes Android.
La version iOS de l'application prend en charge les iPhones, iPads ou iPods Touchs.
L'APP prend en charge l'anglais, le français, l'allemand, l'espagnol, le russe et de nombreuses autres langues.
Fonction de chronométrage: Vous pouvez configurer l'appareil pour qu'il s'exécute automatiquement à différents moments de la journée.
Prend en charge les paramètres de scène personnalisés, ou vous pouvez contrôler automatiquement sans téléphone.
Avec la fonctionnalité de partage, vous pouvez partager cet appareil avec d'autres téléphones pour contrôler ensemble.

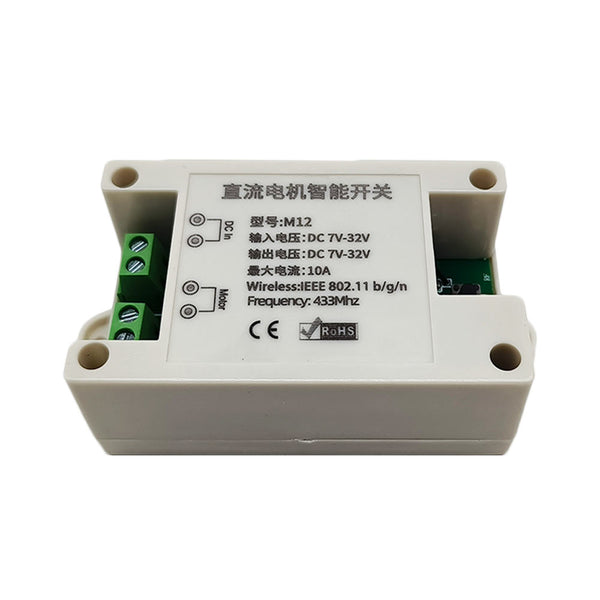

Paramètre de Interrupteur WIFI:
Tension de travail : 7~32V CC
Tension de sortie : 7~32V CC (la tension de sortie est la même que la tension d'entrée).
Fréquence de travail : 433MHz
Norme sans fil : IEEE 802.11 b/g/n
Courant de statique : ≤6mA
Courant de travail maximum : 10A
Fils appropriés pour les bornes de connexion : 22-16 AWG
2 Mode de travail : Mode de travail normal, Mode de travail différé
Matériau : ABS ignifuge
Température de travai : -20°C~+ 70°C
Dimension de Case : 96 x 50 x 31 mm
Correspondant à l'émetteur:
Le interrupteur WIFI peut travailler avec les différents émetteurs, tel que C-2-2 (100M), CP-2L (500M), et CB-2L (1000M).
Gamme de travail:
Ce interrupteur WIFI et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur C-2-2 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 100 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-2L forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.

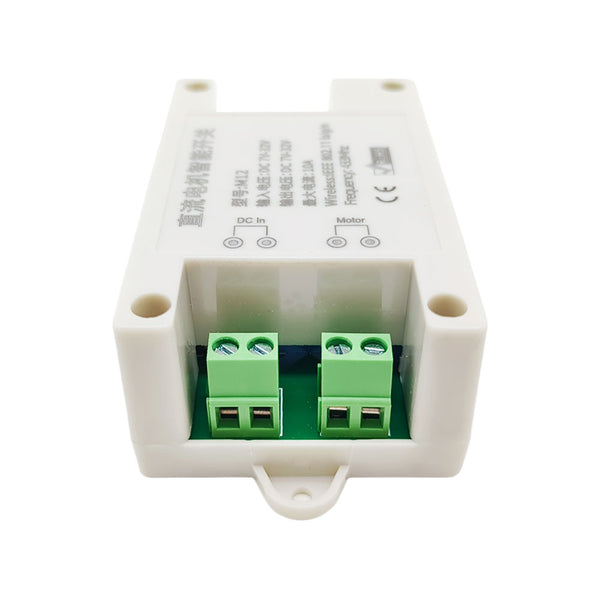

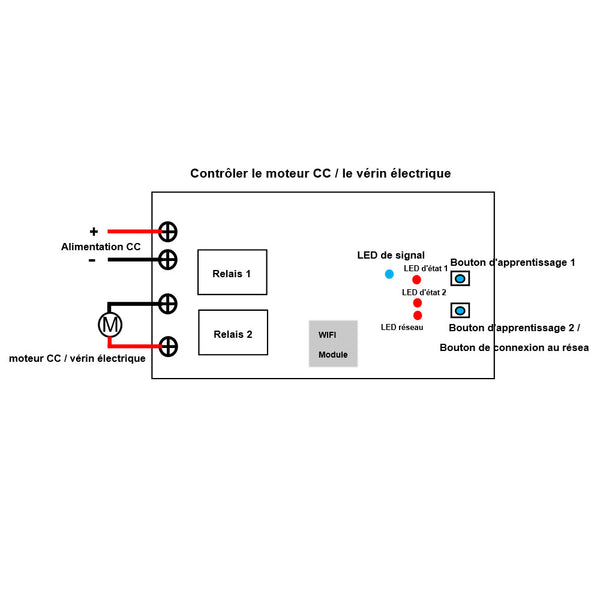

Câblage:
1. Connecter le pôle positif de l'alimentation en CC à la borne <+> de l’interrupteur WIFI, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l’interrupteur WIFI.
2. Raccorder les deux fils du moteur CC ou de l’vérin électrique aux bornes <Moteur>, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Opération dans différents modes de travail:
Remarque: Pour l'installation, l'enregistrement et l'utilisation de l'APP (eWeLink), s'il vous plaît vérifier le manuel de l'APP (eWeLink)
1. Mode de travail normal:
1) Le opération via l'APP:
Presser le canal 1 sur l’APP: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
Presser le canal 1 encore une fois: Le moteur CC ou le vérin électrique s'arrête.
Presser le canal 2 sur l’APP: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Presser le canal 2 encore une fois: Le moteur CC ou le vérin électrique s'arrête.
2) Le opération via l'émetteur C-2-2:
Presser le bouton ▲ sur l'émetteur: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
Presser le bouton ▲ encore une fois: Le moteur CC ou le vérin électrique s'arrête.
Presser le bouton ▼ sur l'émetteur: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Presser le bouton ▼ encore une fois: Le moteur CC ou le vérin électrique s'arrête.
2. Mode de travail différé:
Le temps de travail des canaux peut être défini sur l'application de téléphone mobile. Lorsque le interrupteur WIFI fonctionne à l'heure définie, le interrupteur WIFI arrête la sortie et le moteur CC ou le vérin électrique s'arrête automatiquement.
1) Le opération via l'APP:
Presser le canal 1 sur l’APP: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le canal 1 pour arrêter le moteur CC ou le vérin électrique.
Presser le canal 2 sur l’APP: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le canal 2 pour arrêter le moteur CC ou le vérin électrique.
2) Le opération via l'émetteur:
Presser le bouton ▲ sur l'émetteur: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le bouton ▲ pour arrêter le moteur CC ou le vérin électrique.
Presser le bouton ▼ sur l'émetteur: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le bouton ▼ pour arrêter le moteur CC ou le vérin électrique.
