Contenu:
12 x Récepteur: S1PX-AC
1 x Émetteur: CV-12
1 x manuel d'utilisation
Application:
Pour commande à distance des équipements électriques CA, tel que éclairage LED, lampe extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, réchauffeur, etc.
Caractéristiques:
Commande sans fil, facile à installer.

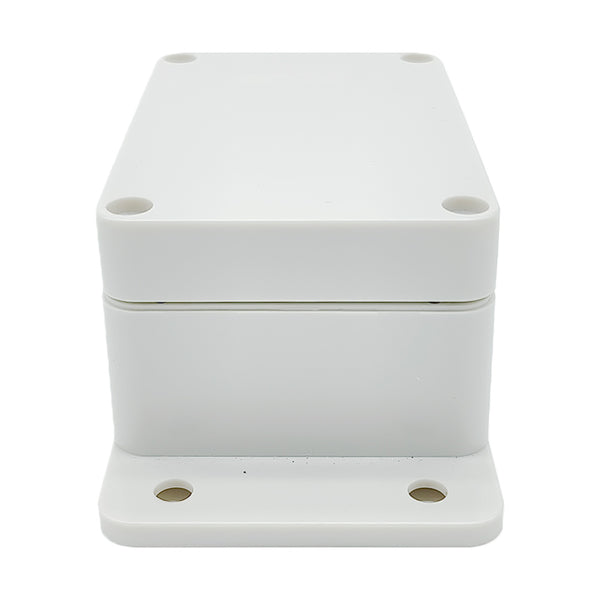

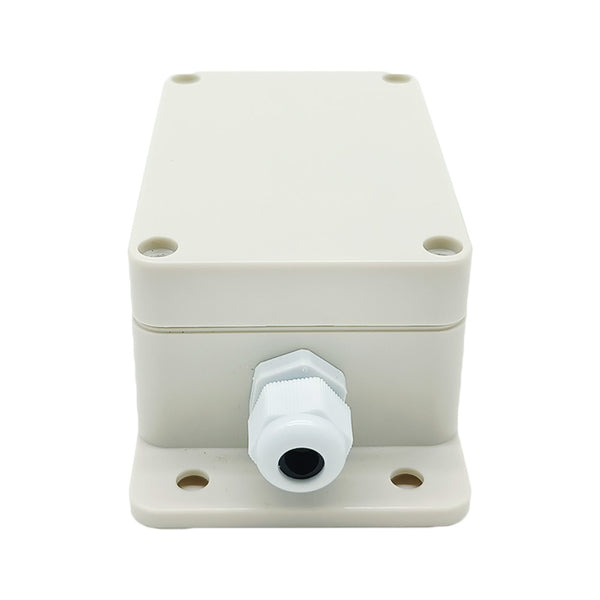

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1PX-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Canal: 1 canal
2 Modes de contrôle: Momentané et Autoblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C

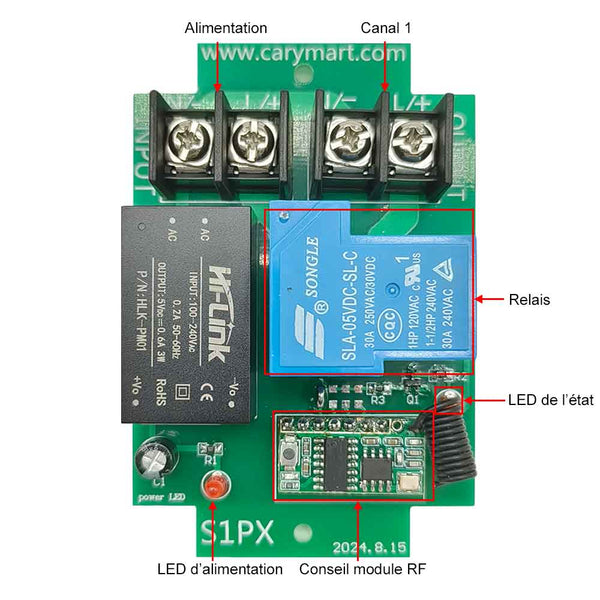

Dimension de PCB: 90 x 59 x 18 mm

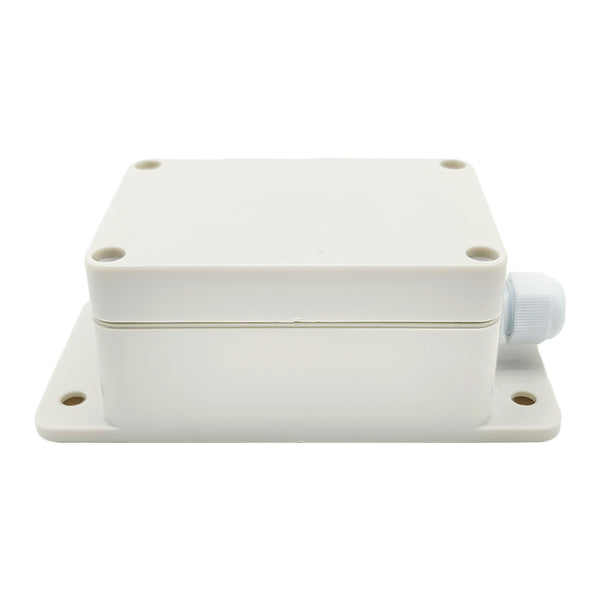

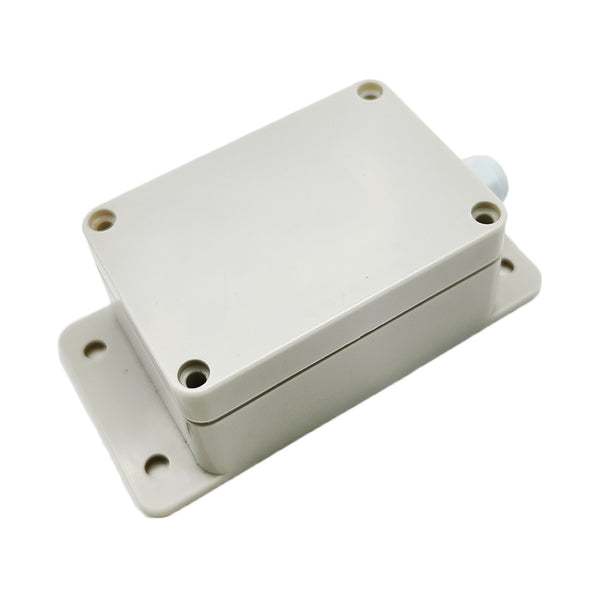

Dimension de Case: 138 x 68 x 50 mm
Paramètres de l'émetteur:
Modèle: 0021022 (CV-12)
Canal/bouton: 12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

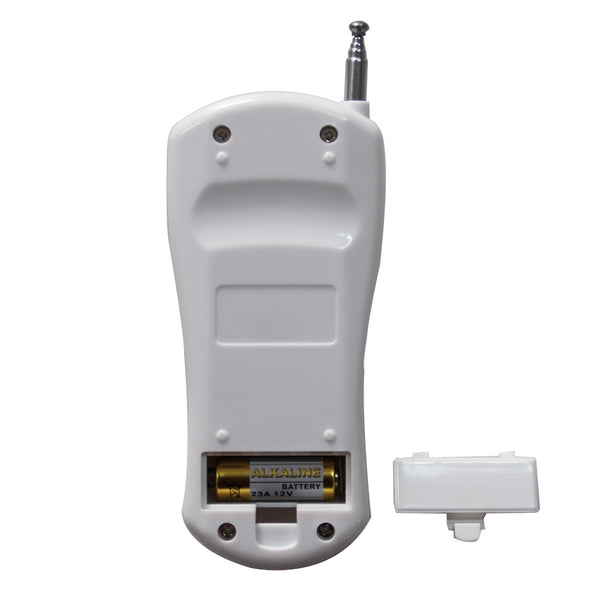

Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 110 x 50 x18 mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs. par exemple modèle CV-12 (500 mètres), et CB-12 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-12) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-12.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.

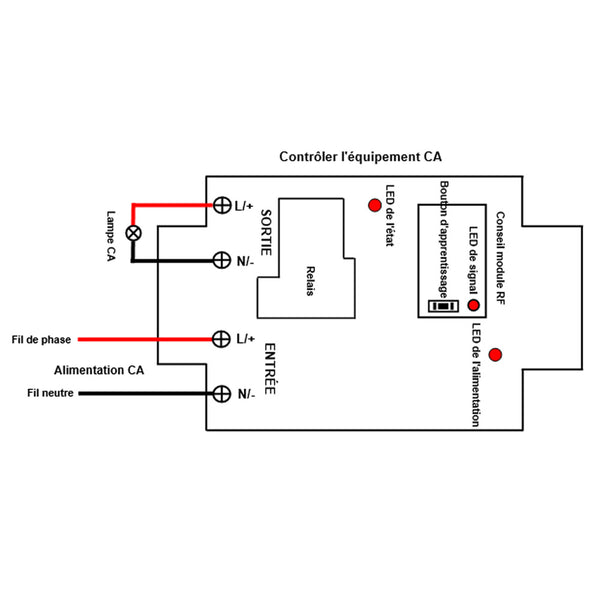

Câblage:
1) Connecter le fil de phase de l'alimentation CA à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le une extrémité de la équipement CA à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter l'autre extrémité de la équipement CA à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CV-12:
Presser et maintenez le bouton 1 sur l'émetteur: Les bornes de sortie du récepteur 1 sortent l'alimentation en CA, et les appareil 1 connectés fonctionnent.
Relâchez le bouton 1: Les bornes de sortie du récepteur 1 arrêtent de sortir, et les appareil 1 connectés cessé de fonctionner.
Presser et maintenez le bouton 2 sur l'émetteur: Les bornes de sortie du récepteur 2 sortent l'alimentation en CA, et les appareil 2 connectés fonctionnent.
Relâchez le bouton 2: Les bornes de sortie du récepteur 2 arrêtent de sortir, et les appareil 2 connectés cessé de fonctionner.
...
Presser et maintenez le bouton 12 sur l'émetteur: Les bornes de sortie du récepteur 12 sortent l'alimentation en CA, et les appareil 12 connectés fonctionnent.
Relâchez le bouton 12: Les bornes de sortie du récepteur 12 arrêtent de sortir, et les appareil 12 connectés cessé de fonctionner.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CV-12:
Presser le bouton 1 de l'émetteur: Les bornes de sortie du récepteur 1 sortent l'alimentation en CA, et les appareil 1 connectés fonctionnent.
Presser le bouton 1 encore une fois: Les bornes de sortie du récepteur 1 arrêtent de sortir, et les appareil 1 connectés cessé de fonctionner.
Presser le bouton 2 de l'émetteur: Les bornes de sortie du récepteur 2 sortent l'alimentation en CA, et les appareil 2 connectés fonctionnent.
Presser le bouton 2 encore une fois: Les bornes de sortie du récepteur 2 arrêtent de sortir, et les appareil 2 connectés cessé de fonctionner.
...
Presser le bouton 12 de l'émetteur: Les bornes de sortie du récepteur 12 sortent l'alimentation en CA, et les appareil 12 connectés fonctionnent.
Presser le bouton 12 encore une fois: Les bornes de sortie du récepteur 12 arrêtent de sortir, et les appareil 12 connectés cessé de fonctionner.
