Contenu:
1 x Récepteur: S1PFC-AC
1 x Émetteur (Télécommande): CP-3
1 x Manuel d’utilisateur
Application:
Ça peut commande à distance moteur électrique monophasé 220V courant alternatif pour tourner dans les deux sens et s'arrêter.
Caractéristiques:
Commande sans fil, facile à installer.
Convient pour moteur CA.

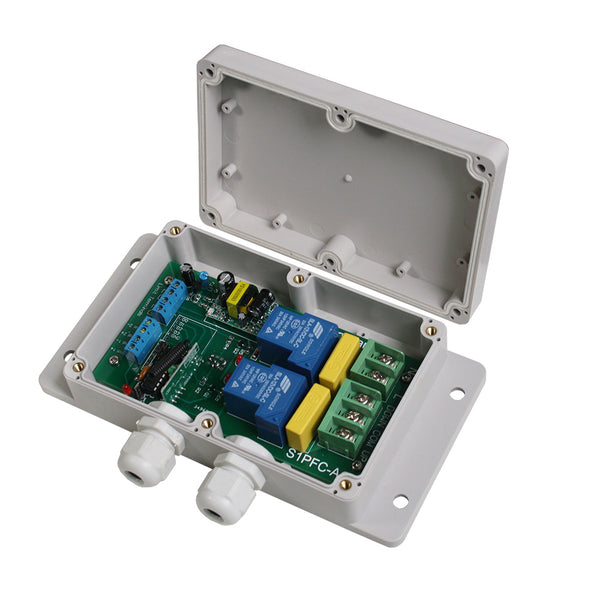

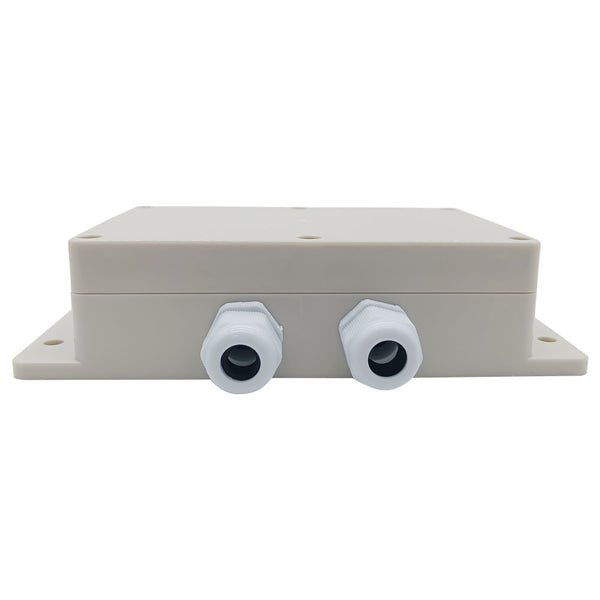

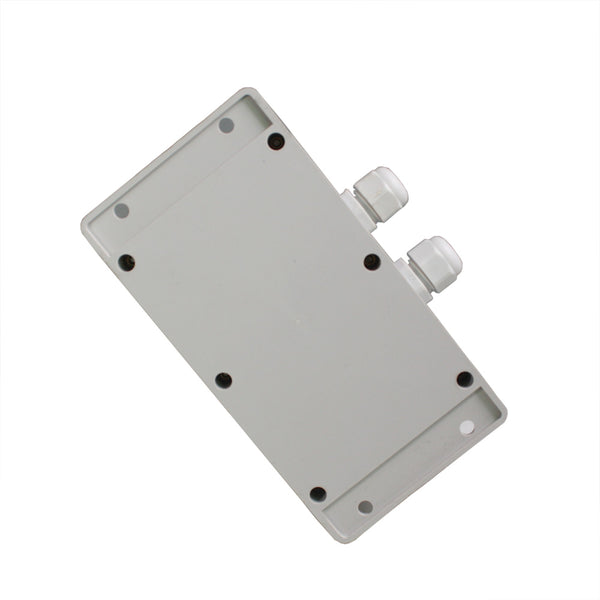

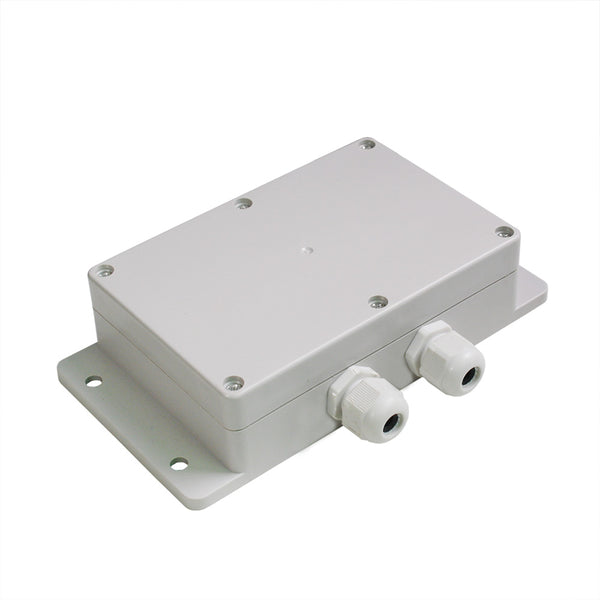

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Haute Puissance: Il peut fonctionner à un courant maximum de 30 A.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le moteur.
Vous pouvez utiliser l'émetteur (la télécommande) pour contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

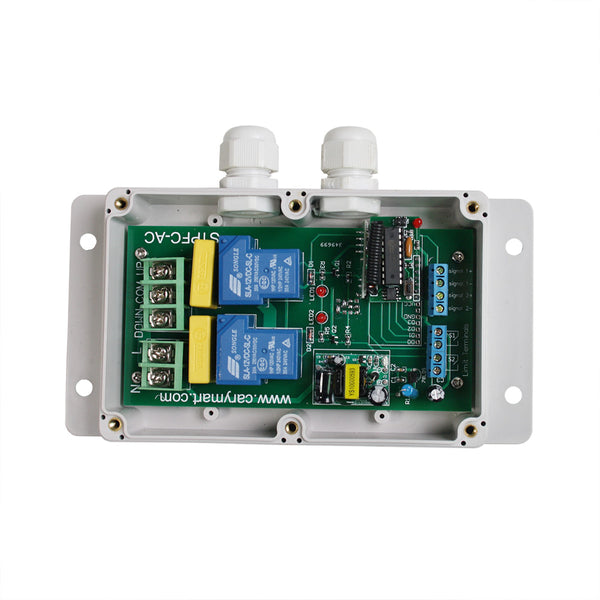

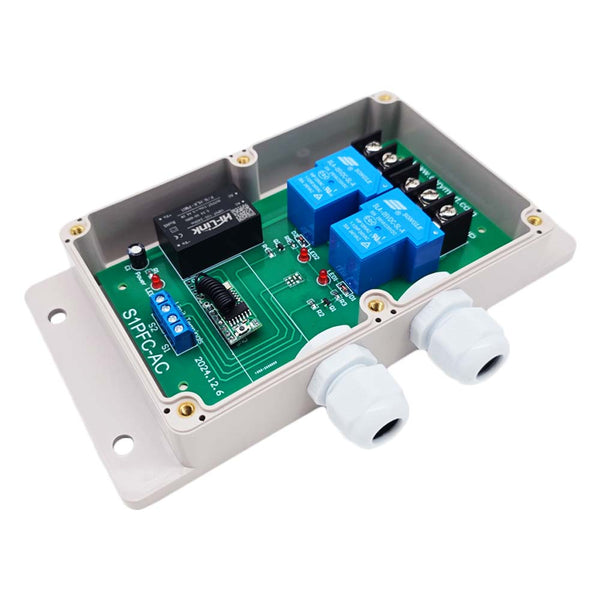

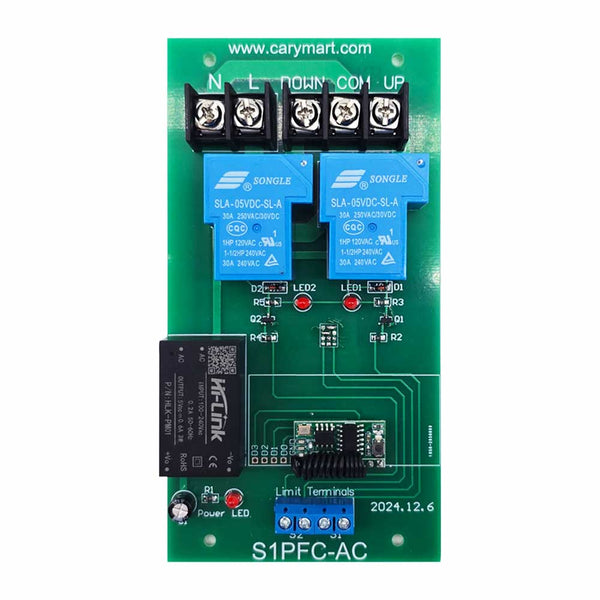

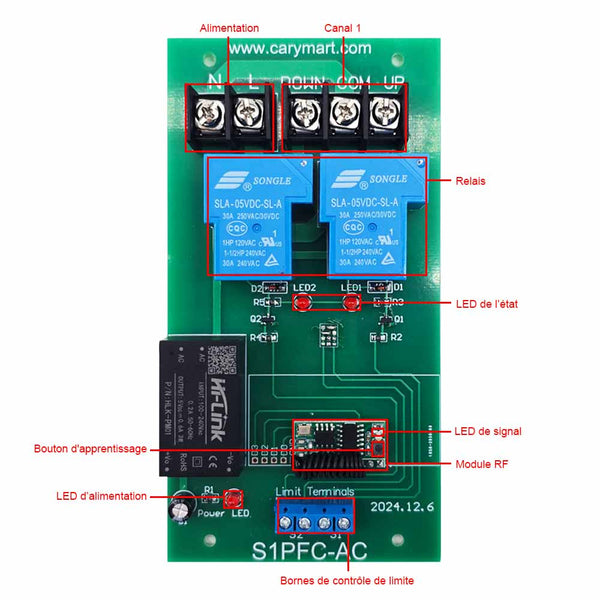

Paramètres de Récepteur:
Modèle: S1PFC-AC
Tension de fonctionnement: CA 110~240V (110V/120V/220V/240V)
Type de sortie: CA 110~240V (110V/120V/220V/240V)
Canal: 1 CH, peut fonctionner avec 1 moteur CA
2 Modes Sélectionnables: Interblocage, Momentané
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal, donc le courant de démarrage maximal du moteur ne peut pas dépasser 30A.
Fréquence de travail: 433.92MHz
Fils appropriés pour les bornes de connexion: 22-12 AWG
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm

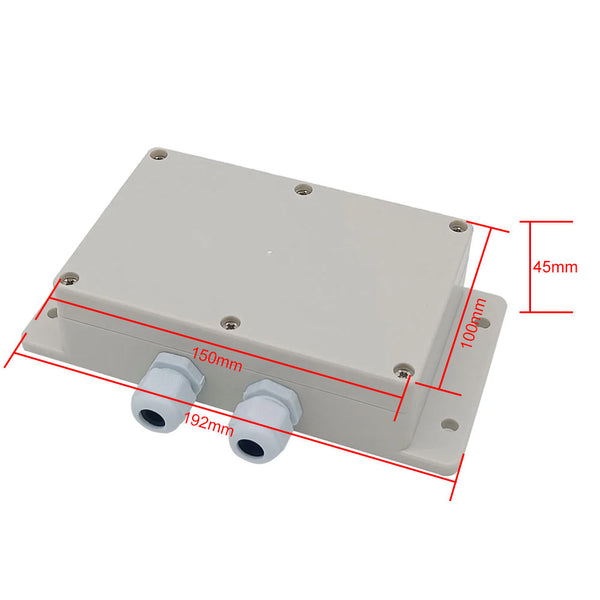

Dimension de Case: 192 x 100 x 45 mm

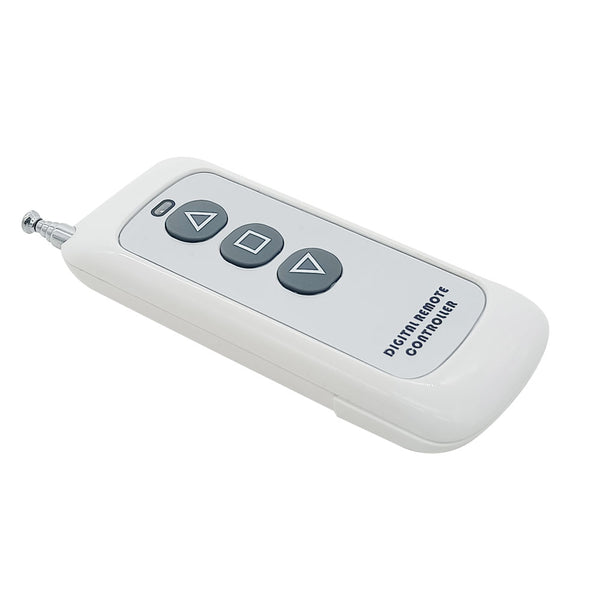

Paramètres de l'émetteur:
Modèle: 0021126 (CP-3)
Canal/bouton: 3
Symbole de bouto: ▲, ■, ▼

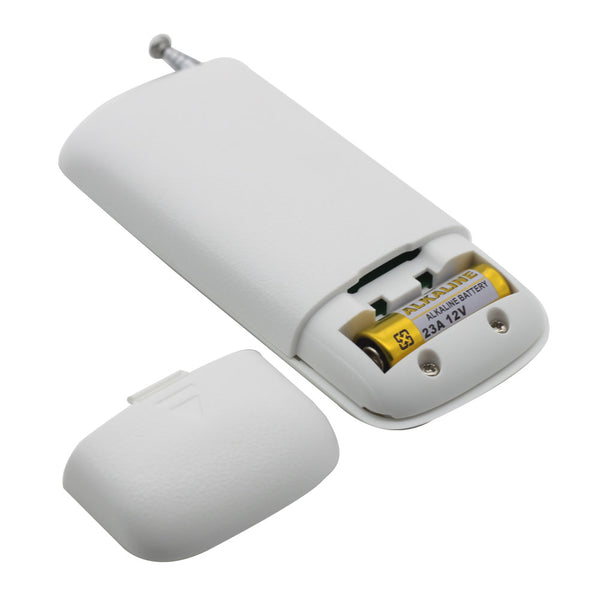

Voltage de travail: 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail: 14mA
Fréquence de travail: 433.92MHz

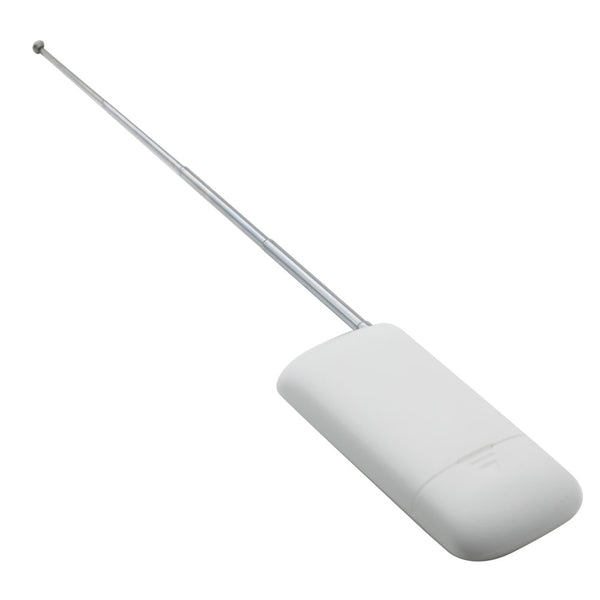

Distance d’émission: 500m / 300ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~+70 ° C
Dimension unitaire: 92 x 40 x 15 mm
Émetteurs applicables:
Ce récepteur peut fonctionner avec différents émetteurs, tel que modèle CP-3 (500 mètres) et CB-3-2 (1000 mètres).
Gamme de travail:
Avec un émetteur (par exemple CP-3) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un émetteur haute puissance, tel que CB-3-2 l'émetteur.
Utilisation:
Le récepteur peut être utilisé pour commande à distance moteur électrique monophasé 230V courant alternatif.

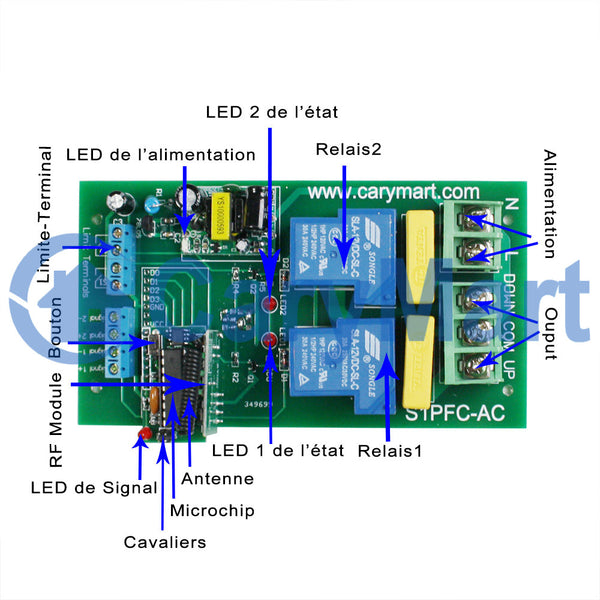

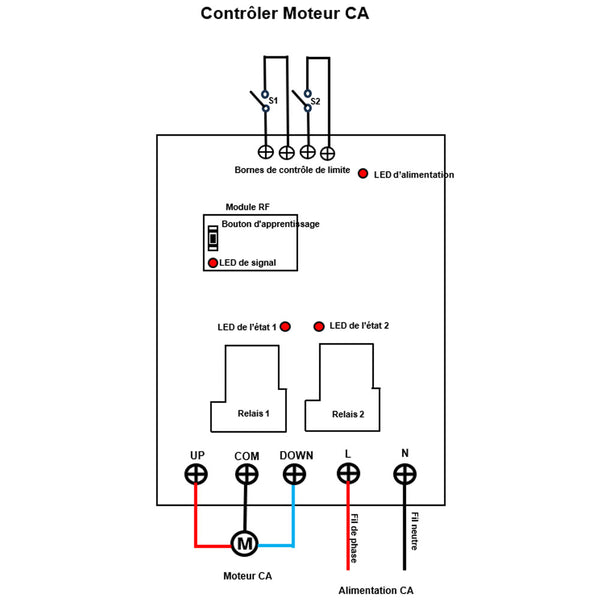

Câblage:
Si vous voulez contrôler un moteur CA 230V, faire comme suivant :
1) Connectez le fil de phase de l'alimentation en CA à la borne L, et connecter le fil neutre de l'alimentation en CA à la borne N.
2) Connectez le fil de avant du moteur CA à la borne UP, connectez le fil de inverse du moteur CA à la borne DOWN, et connectez le fil neutre du moteur CA à la borne COM.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CP-3:
Presser et maintenez le bouton ▲ sur l’émetteur: Le moteur CA connecté au récepteur tourne dans le sens avant.
Relâchez le bouton ▲ sur l’émetteur: Le moteur AC connecté au récepteur va arrêter de tourner.
Presser et maintenez le bouton ▼ sur l’émetteur: Le moteur CA connecté au récepteur tourne dans le sens inverse.
Relâchez le bouton ▼ sur l’émetteur: Le moteur AC connecté au récepteur va arrêter de tourner.
2) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CP-3:
Presser le bouton ▲ sur l’émetteur: Le moteur CA connecté au récepteur tourne dans le sens avant.
Presser le bouton ■ sur l’émetteur: Le moteur AC connecté au récepteur va arrêter de tourner.
Presser le bouton ▼ sur l’émetteur: Le moteur CA connecté au récepteur tourne dans le sens inverse.
Presser le bouton ■ sur l’émetteur: Le moteur AC connecté au récepteur va arrêter de tourner.
Les bornes de contrôle de limite:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le moteur.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement fermés aux bornes « S1 », et connecter un autre interrupteur de fin de course normalement fermé aux bornes « S2 ».
Lorsque le moteur tourne dans le sens positif, si deux bornes « S1 » sont déconnectées, le moteur s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens de l'inversion, si deux bornes « S2 » sont déconnectées, le moteur s'arrête automatiquement.
