Contenu:
1 x Boîtier de commande
1 x Poignée filaire
1 x Télécommande
1 x Manuel d'utilisateur
Introduction:
Ce kit interrupteur télécommande sans fil CA est spécialement conçu pour la commande à distance d'un moteur électrique à courant alternatif asynchrone monophasé 230V à condensateurs à double valeur (condensateur de démarrage et condensateur permanent).

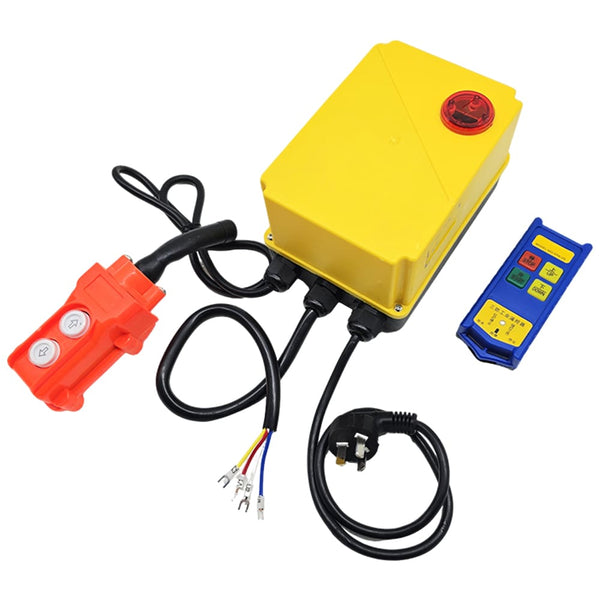

Ce kit de télécommande se compose d'un boîtier de commande avec une poignée de commande filaire et une télécommande.
Utiliser ce kit de télécommande, nous pouvons commander le moteur à courant alternatif en télécommande. De cette façon, nous pouvons utiliser à la fois la télécommande et la poignée filaire pour assurer la rotation vers l’avant et vers l’arrière du moteur à courant alternatif, ce qui est plus pratique à utiliser.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation universelle: Compatible avec CA 220V (220V~240V) utilisé en DE, UK, FR, AU, AT, NL, NZ, ES, SG, etc.
Double commande avant et arrière.
Stabilité du signal dotée de capacités anti-brouillage; le signal puissant peut traverser les murs.
Dans les zones ouvertes, il peut réaliser une télécommande omnidirectionnelle longue distance de 100 mètres.
La télécommande utilise des coussinets en caoutchouc étanches et une coque de qualité IP65, ce qui augmente considérablement les performances d'étanchéité, de protection contre la poussière et de chute.
Puces importées de haute qualité, longue durée de vie.

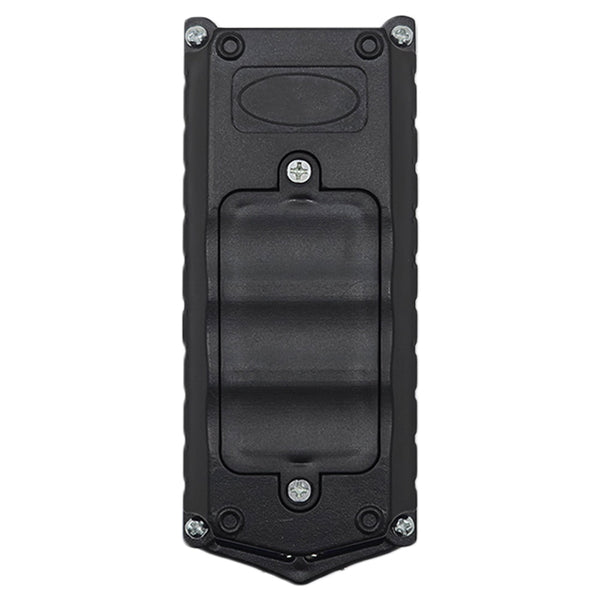

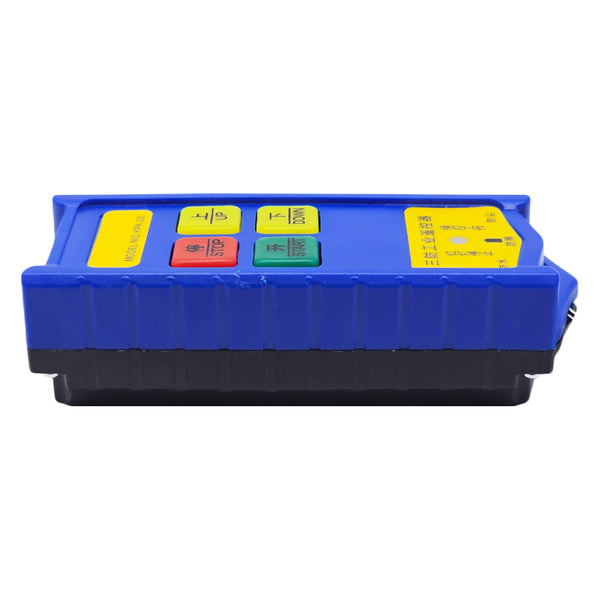

Paramètres de la télécommande:
Canal / Bouton: 4
Symbole du bouton: <START>, <STOP>, <UP>, <DOWN>
Tension de travail: 3V (2 x AAA -1.5V batterie)
Courant de travail: 8mA
Fréquence de travail: 433MHz
Puissance RF: < 10 dBm
Mode de modulation: GFSK
Impédance d’antenne: 50Ω
Temps de réponse de la commande: 100 ms
Distance d’émission: 100 mètres (théoriquement )
Matériau de la coque: Nylon renforcé de fibres de verre
Indice de protection: IP65
Température de fonctionnement: -20 °C à +75 °C
Dimensions: 128 × 51 × 36 mm

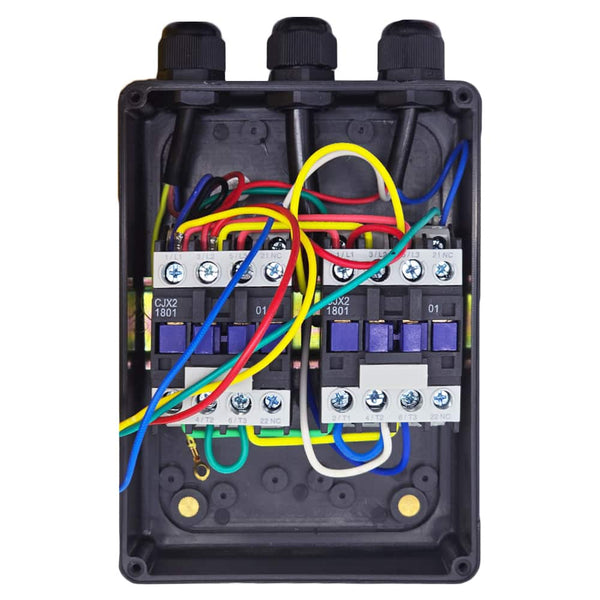

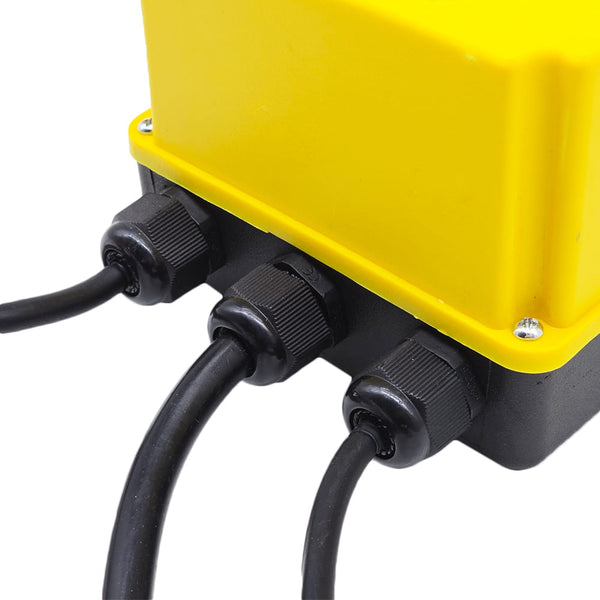

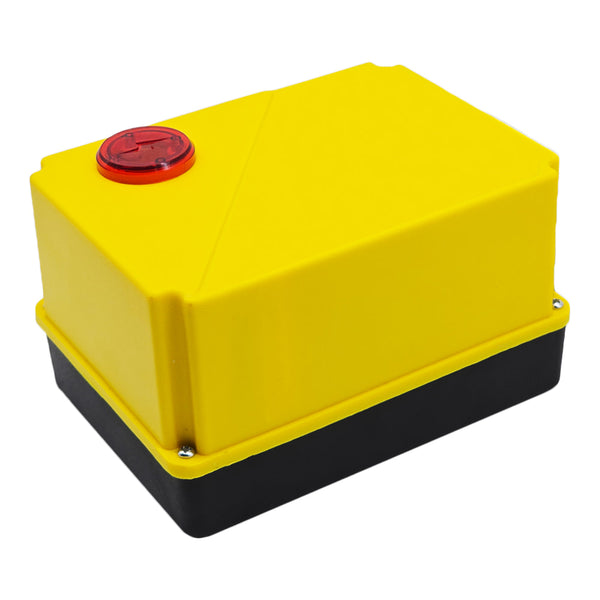

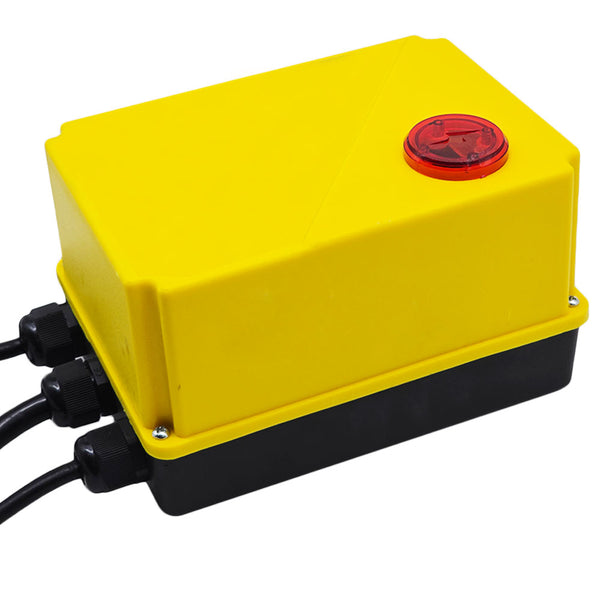

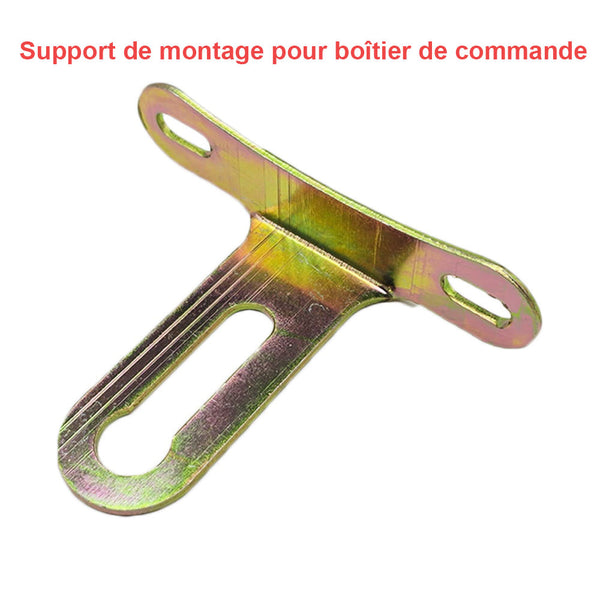

Paramètres de la boîte de commande:
Tension de travail: CA 220~240 V
Fréquence de travail: 433MHz
Courant statique: 15mA
Courant de charge maximal: 15A
Mode de travail: Momentané
Matériau de la coque: Nylon renforcé de fibres de verre
Indice de protection: IP65
Température de fonctionnement: -20 °C à +75 °C
Dimensions: 180 × 130 × 113 mm
Schéma de câblage pour le fonctionnement câblé d'un moteur CA:
Comment connecter le boîtier de commande au moteur CA:
1) Retirez le couvercle du boîtier de jonction d'origine du moteur CA.
2) Retirez les deux câbles d'alimentation d'origine et les deux plaques de connexion.

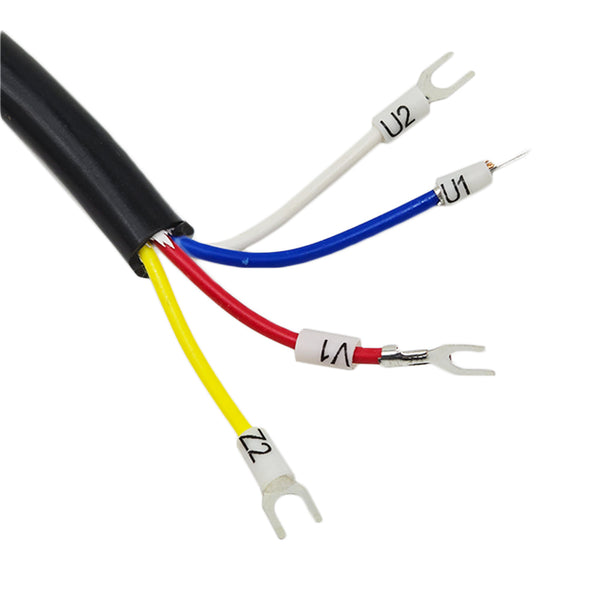

3) Connectez les fils de sortie Z2, U2, U1 et V1 du boîtier de commande aux bornes Z2, U2, U1 et V1 du boîtier de jonction du moteur CA.
4) Branchez la fiche d'alimentation du boîtier de commande sur le secteur.
Comment faire fonctionner le moteur CA avec ce boîtier de commande:
Le moteur CA peut être commandé par la télécommande et par la poignée câblée en même temps.
1) Par la poignée:

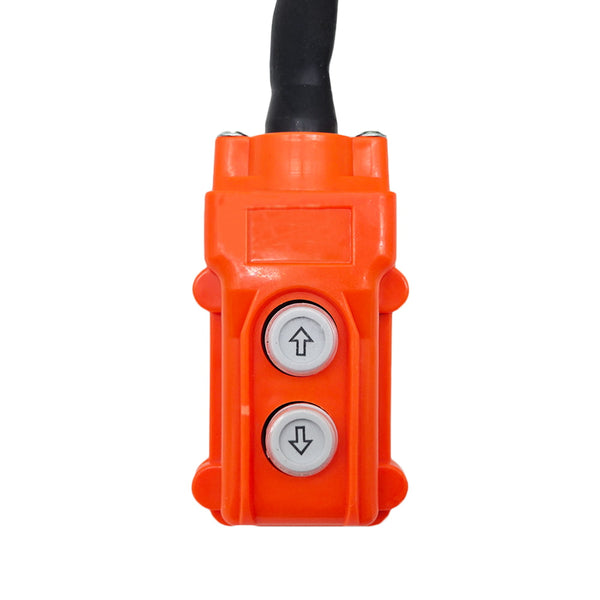

La poignée de commande comporte deux boutons.
Appuyez et maintenez le bouton <UP> de la poignée, le moteur CA tourne dans le sens positif.
Relâcher le bouton <UP>, le moteur CA s'arrête.
Appuyez et maintenez le bouton <DOWN> de la poignée, le moteur CA tourne dans le sens inverse.
Relâcher le bouton <DOWN>, le moteur CA s'arrête.
2) Par la télécommande:

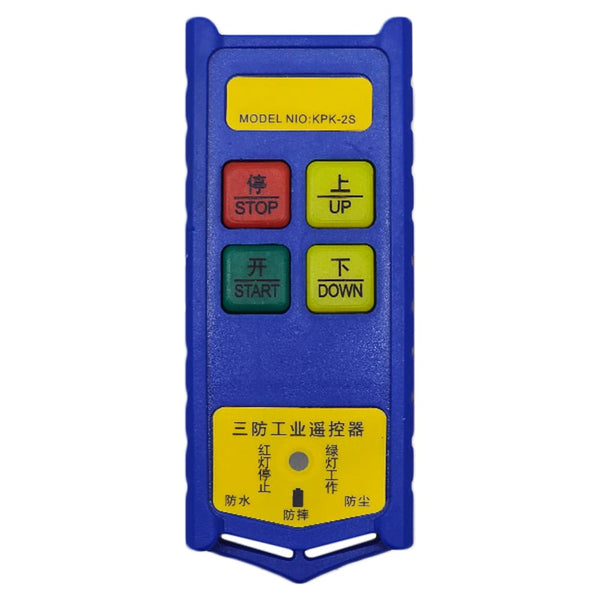

La télécommande sans fil comporte quatre boutons : <START>, <STOP>, <UP>, <DOWN>.
Appuyez d'abord sur le bouton <START>, puis vous pouvez utiliser le bouton <UP> ou le bouton <DOWN> pour faire fonctionner le moteur CA.
Appuyez et maintenez le bouton <UP>, le moteur CA tourne dans le sens positif.
Relâcher le bouton <UP>, le moteur CA s'arrête.
Appuyez et maintenez enfoncé le bouton <DOWN>, le moteur CA tourne dans le sens inverse.
Relâcher le bouton <DOWN>, le moteur CA s'arrête.
Remarque: Une fois que nous avons appuyé sur le bouton <STOP>, nous ne pouvons plus utiliser le bouton <UP> ou le bouton <DOWN> pour actionner le moteur CA, ce qui évite les déclenchements intempestifs.
