Contenu:

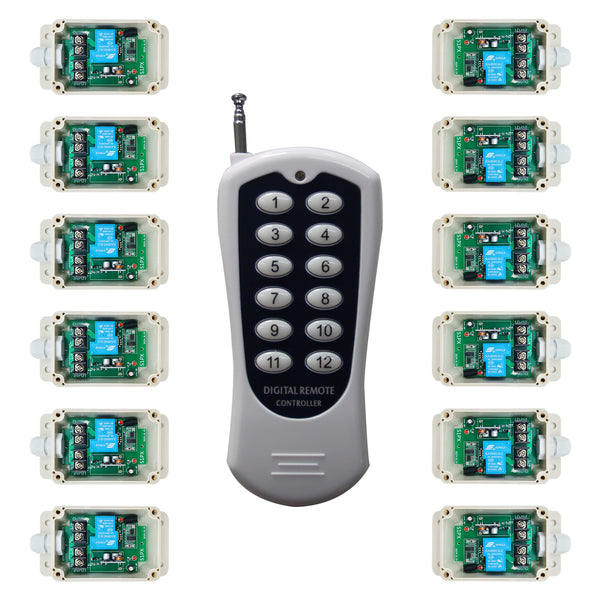

12 x Interrupteur Sans Fil (Récepteur): S1PX-DC

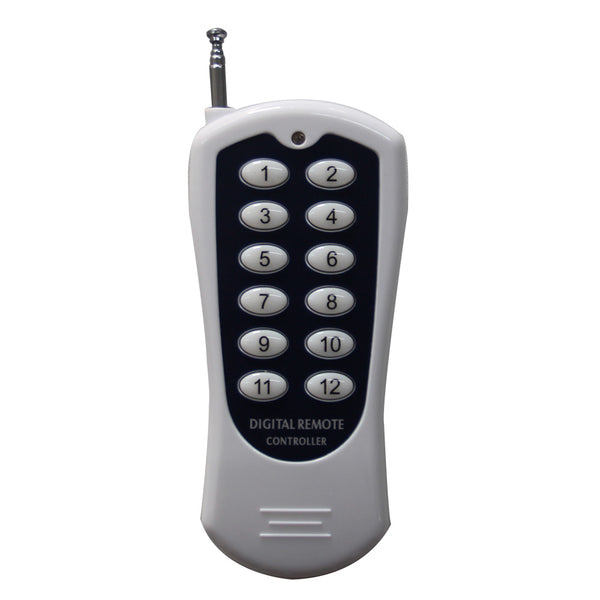

1 x Télécommande Sans Fil (Émetteur): CV-12
1 x manuel d'utilisation
Application:
Il peut Commande à distance des équipements électriques CC, tel que éclairage LED, lampe extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, etc.
Caractéristiques:
Commande sans fil, facile à installer.

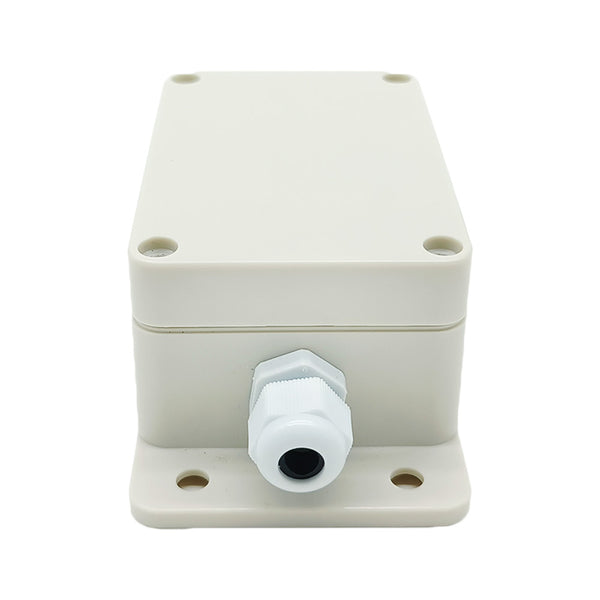

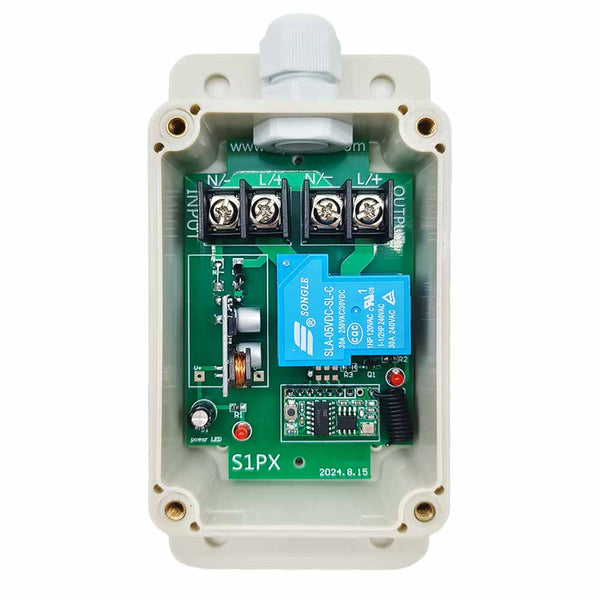

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Plage de tension de fonctionnement CC 10 ~ 80V.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de 10~80 V CC.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

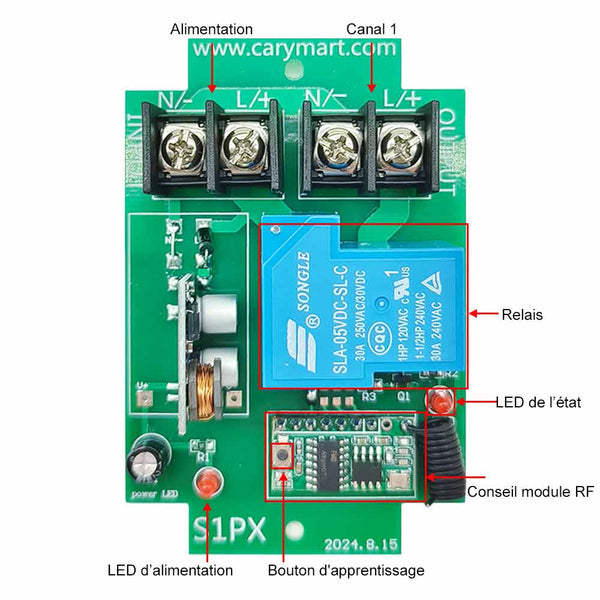

Paramètres de Récepteur:

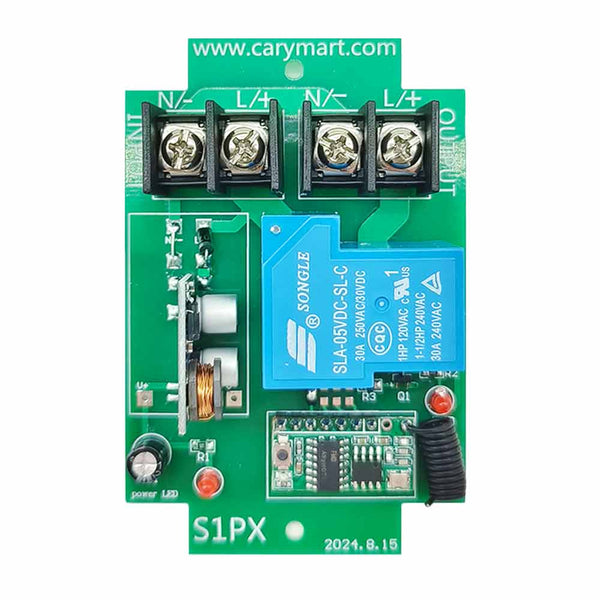

Modèle: S1PX-DC-ANT3
Tension de fonctionnement: 10~80 VCC
Type de sortie: 10~80 VCC identique à la tension d'entrée
Canal: 1 canal
2 Modes de travail sélectionnables: Autoblocage et Momentané
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / canal
Fils appropriés pour les bornes de connexion: 22-12 AWG
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm

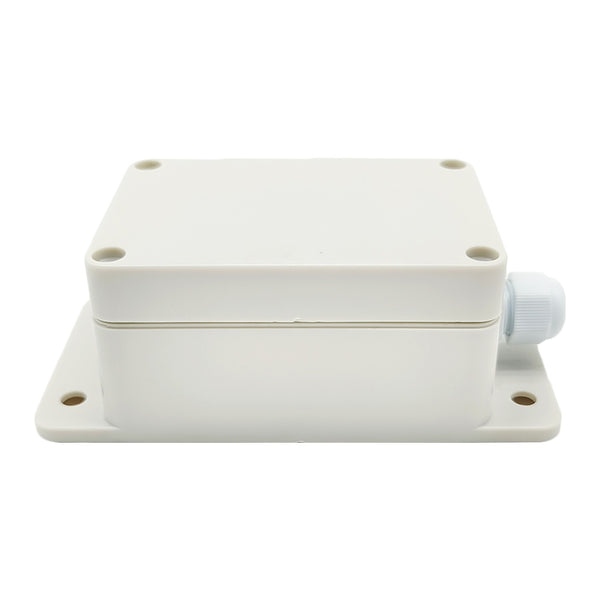

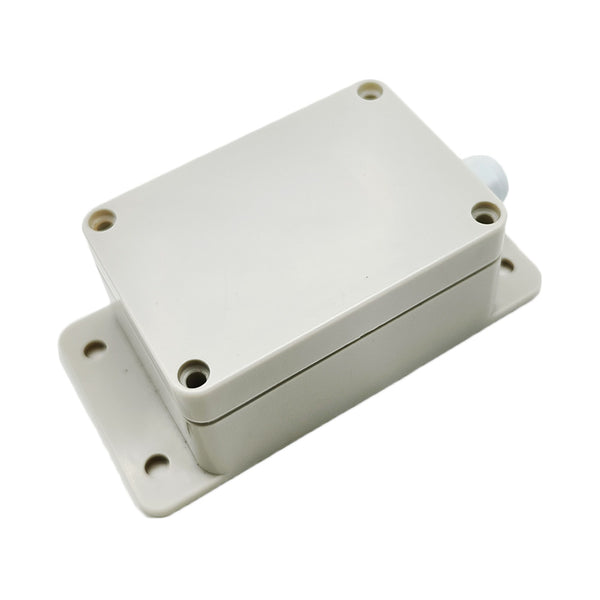

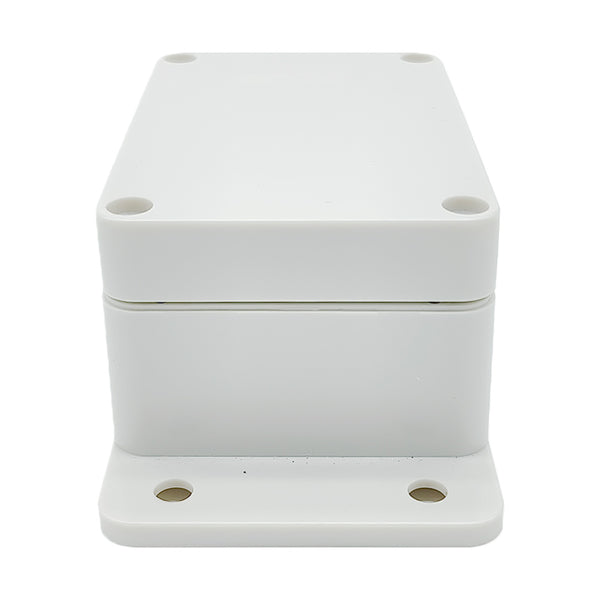

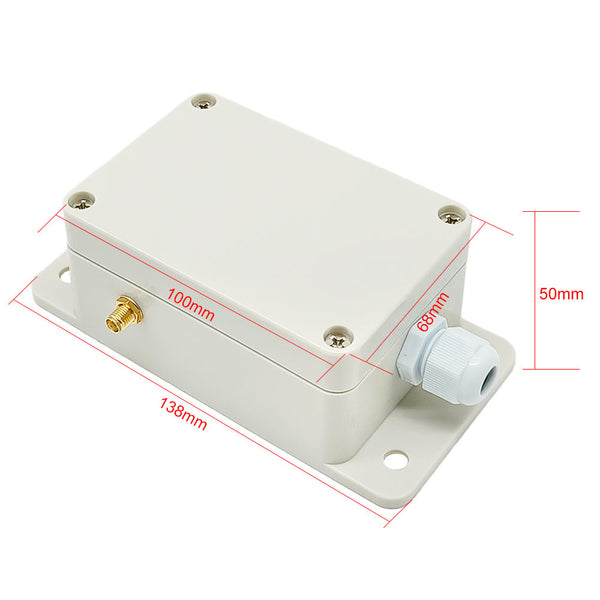

Dimension de Case: 138 x 68 x 50 mm

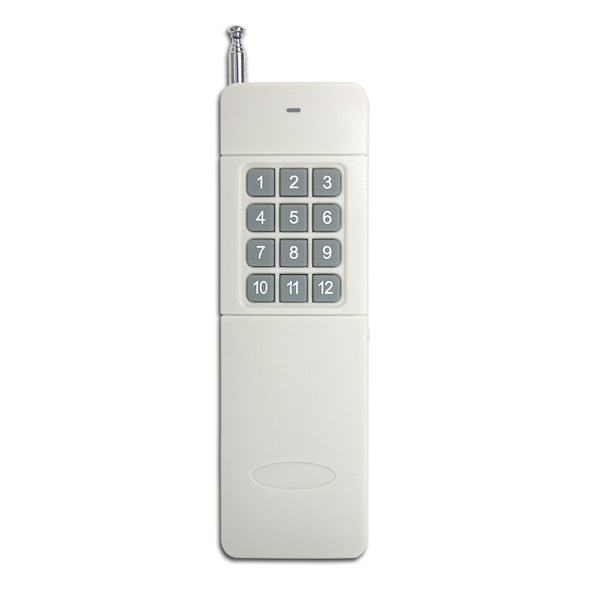

Paramètres de l'émetteur:
Modèle: 0021022 (CV-12)
Canal/bouton: 12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

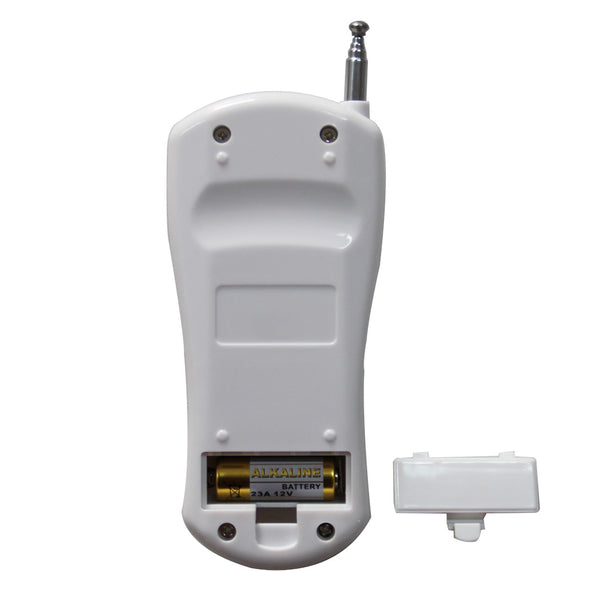

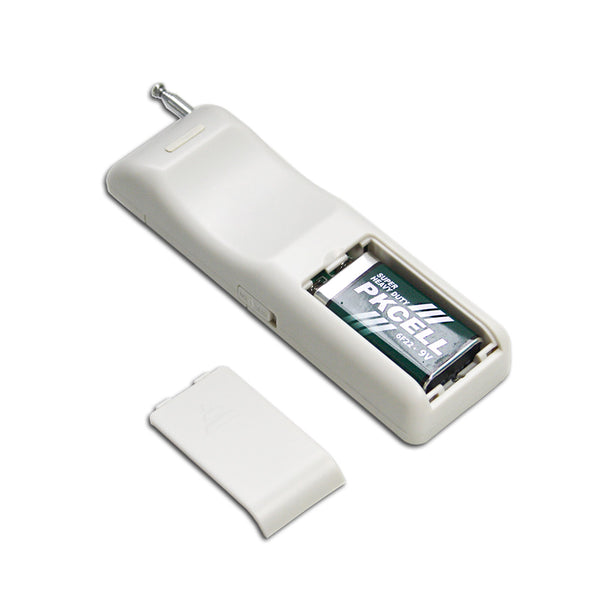

Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 110 x 50 x18 mm
Émetteurs compatibles:

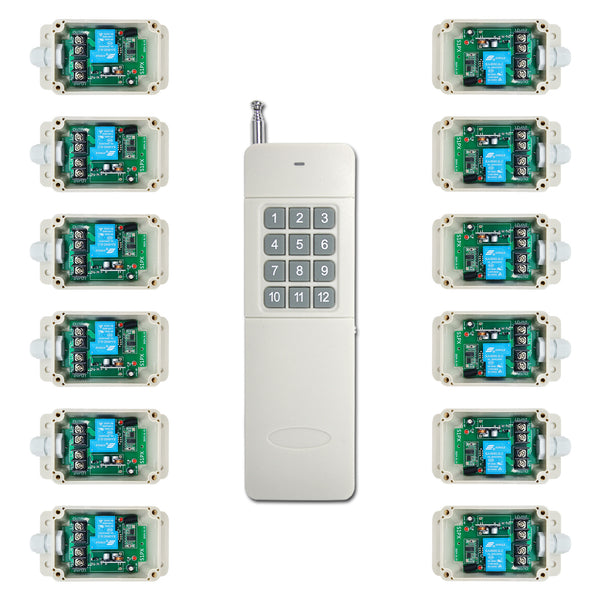

Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle CV-12 (500 mètres), et CB-12 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-12) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-12.
Utilisation:
Le récepteur peut être utilisé pour contrôler les équipements CC avec une tension dans la plage de 10~80 V CC.

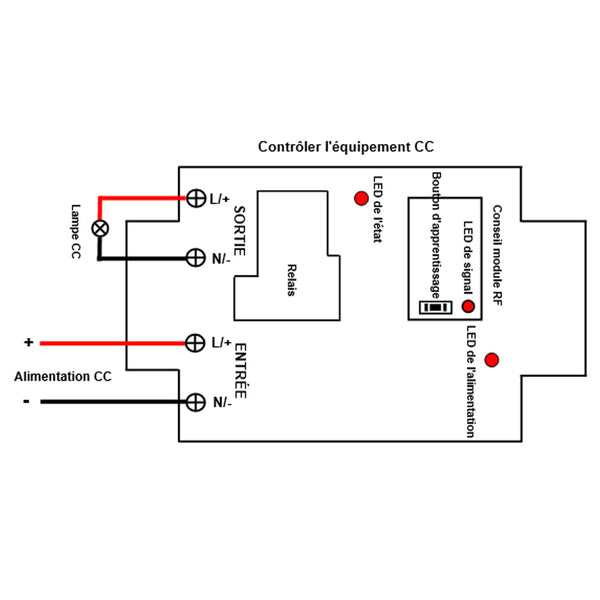

Câblage:
1) Connecter le pôle positif de équipement CC à la borne de sortie « L/+ » du récepteur;
2) Connecter le pôle négatif de équipement CC à la borne de sortie « N/- » du récepteur;
3) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée « L/+ » du récepteur;
4) Connecter le pôle négatif de l'alimentation en CC à la borne d'entrée « N/- » du récepteur.
Réglage de différents modes de travail:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CV-12:
Presser et maintenez le bouton 1 sur l’émetteur: Les borne « OUTPUT » du récepteur 1 sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton 1: Les borne « OUTPUT » du récepteur 1 arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser et maintenez le bouton 2 sur l’émetteur: Les borne « OUTPUT » du récepteur 2 sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Relâchez le bouton 2: Les borne « OUTPUT » du récepteur 2 arrêtent de sortir, et la lampe 2 connectée est éteint.
...
Presser et maintenez le bouton 12 sur l’émetteur: Les borne « OUTPUT » du récepteur 12 sortent l'alimentation en CC, et la lampe 12 connectée est allumée.
Relâchez le bouton 12: Les borne « OUTPUT » du récepteur 12 arrêtent de sortir, et la lampe 12 connectée est éteint.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CV-12:
Presser le bouton 1 de l'émetteur: Les borne « OUTPUT » du récepteur 1 sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois: Les borne « OUTPUT » du récepteur 1 arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton 2 de l'émetteur: Les borne « OUTPUT » du récepteur 2 sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Presser le bouton 2 encore une fois: Les borne « OUTPUT » du récepteur 2 arrêtent de sortir, et la lampe 2 connectée est éteint.
...
Presser le bouton 12 de l'émetteur: Les borne « OUTPUT » du récepteur 12 sortent l'alimentation en CC, et la lampe 12 connectée est allumée.
Presser le bouton 12 encore une fois: Les borne « OUTPUT » du récepteur 12 arrêtent de sortir, et la lampe 12 connectée est éteint.
Comment correspondre l'émetteur au récepteur:
Vous pouvez coupler librement n'importe quel bouton de l'émetteur avec le récepteur que vous souhaitez contrôler.
1) Sélectionnez le récepteur à contrôler et presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que ce bouton couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
