Contenu:
1 × Récepteur: S1PXW-AC-ANT3
1 × Manuel d'utilisateur
Application:
Pour longue distance commande des équipements CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:

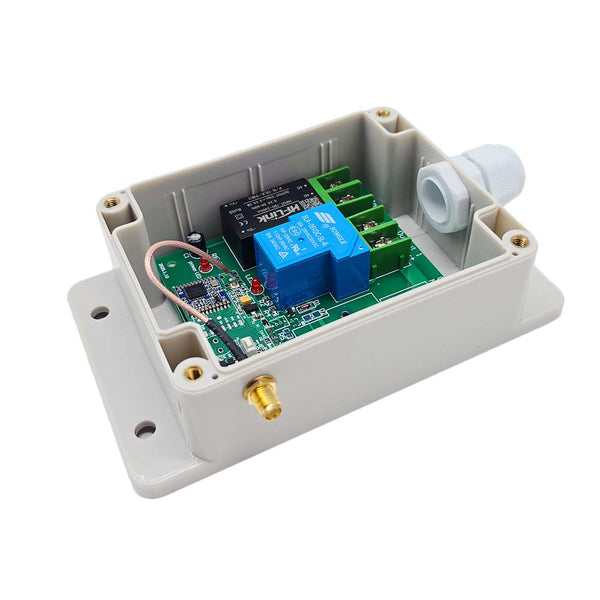

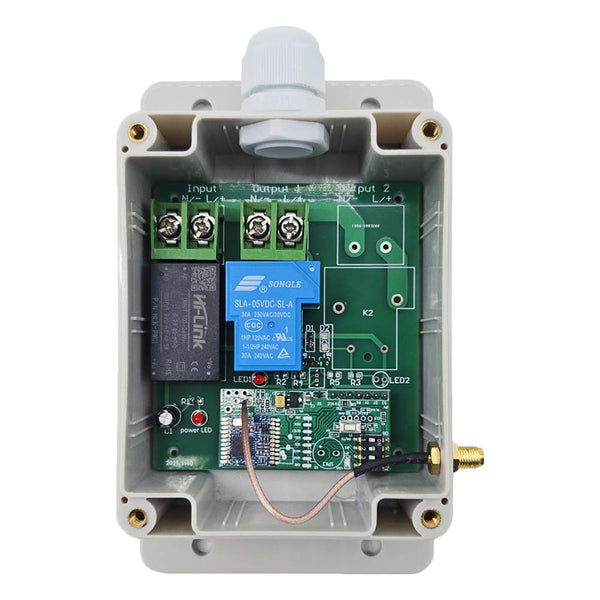

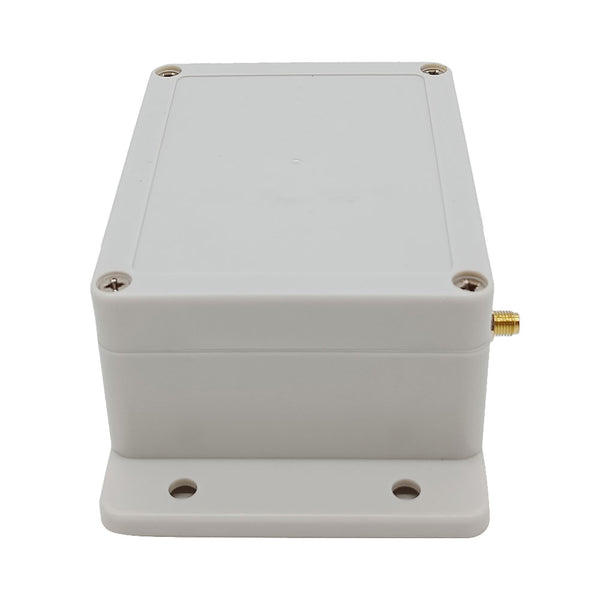

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.

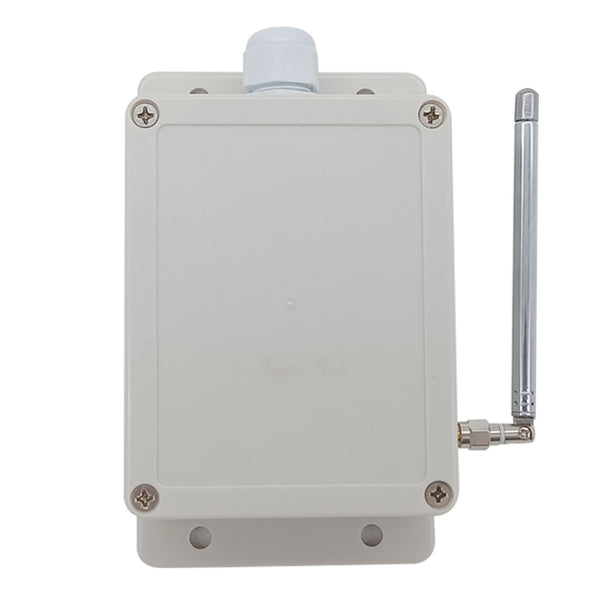

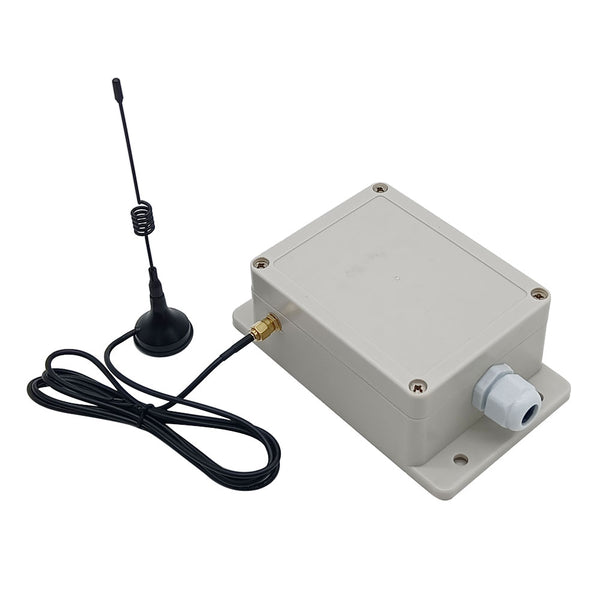

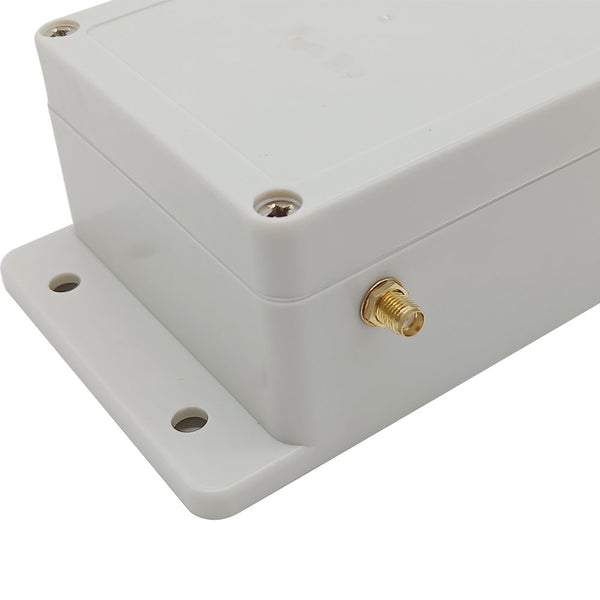

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonction de rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est déclenché avec succès par le signal de l'émetteur, il transmet immédiatement un signal de rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Récepteur:
Modèle: S1PXW-AC-ANT3
Tension de fonctionnement: Compatible avec CA 100V~240V
Type de sortie: Sortie d'alimentation CA, identique à la tension d'entrée
Canal: 1 Voie
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C

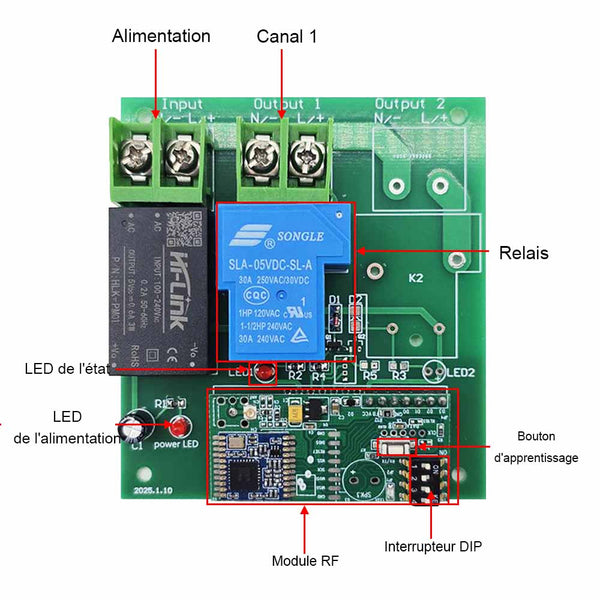

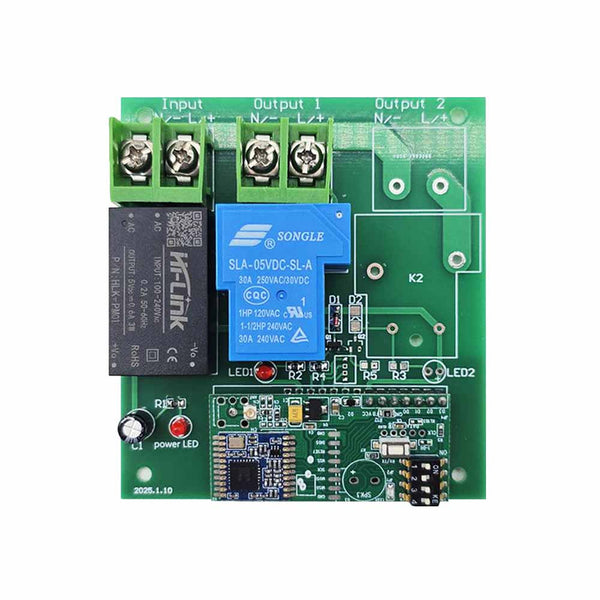

Dimension de PCB: 88 x 80 x 18 mm

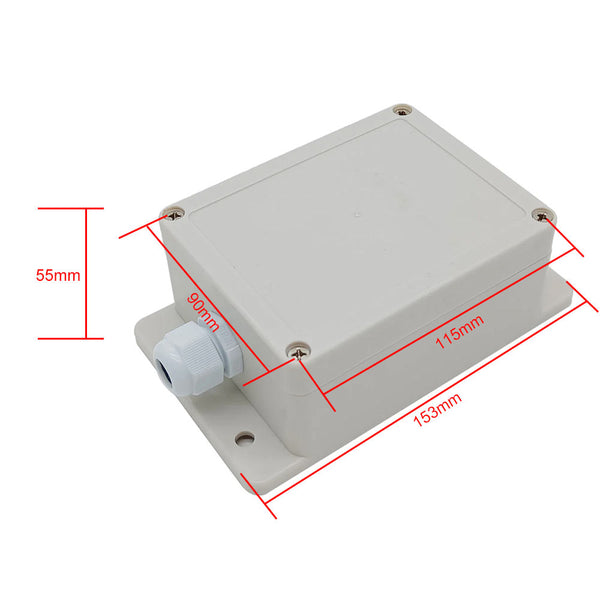

Dimension de Case: 153 x 90 x 55 mm
Émetteurs adaptés:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres.
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec bouton unique, tels que le modèle CC-1 (distance de 5000 mètres / 15000ft) et CCW-1(étanche, distance de 5000 mètres / 15000ft).
Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec deux boutons, tel que le modèle CC-2 (distance de 5000 mètres / 15000ft) et CCW-2 (étanche, distance de 5000 mètres / 15000ft).
Super longue distance de travail:
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.

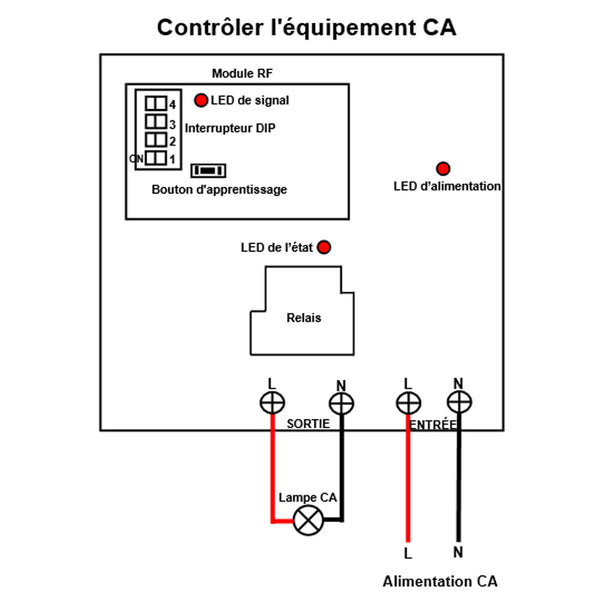

Câblage:
1) Connecter le fil de phase de l'alimentation CA à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le une extrémité de la équipement CA à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter l'autre extrémité de la équipement CA à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-1:
Presser le bouton de l'émetteur: Les borne « Output 1 » du récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton encore une fois: Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe connectée est éteint.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-1:
Presser et maintenez le bouton sur l’émetteur : Les borne « Output 1 » du récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Relâchez le bouton: Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe connectée est éteint.
3) Réglage du mode d'interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A sur l’émetteur: Les borne « Output 1 » du récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton B sur l’émetteur: Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe connectée est éteint.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, jusqu'à ce que le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur dans les 5 secondes, si le LED de signal clignote 3 fois rapidement, puis s'éteint, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 3 à 4 secondes, le LED de signal s'allume d'abord, puis clignote 3 fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
