1 Canal 10A Interrupteur sans fil avec Télécommande Pour Actionneur Linéaire (Modèle: 0020317)

Prix régulier €44,00

Frais de port calculés à la caisse.
Contenu:
1 x Récepteur: S1FC-DC12
1 x Émetteur: CV-2-2 ou CV-4-2
1 x manuel d'utilisation

Application:
Ce CC 12V 24V 36V 10A kit interrupteur télécommande sans fil longue distance avec récepteur radio et émetteur, pour longue portée commande mouvements d'extension et de rétraction de l'actionneur linéaire.
Utilisé en conjonction avec des actionneur linéaire électrique, peut être utilisé pour la pergola, voiture, camion, coffre, plateforme élévatrice, fauteuil massant, siège massant, traqueur solaire, canape, etc.

Caractéristiques:
Télécommande sans fil, facile à installer.
Alimentation universelle: CC 12~36V.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de course ou des capteurs pour arrêter le moteur.
Avec bornes des commande filaire: Vous pouvez connecter des interrupteur manuels ou de dispositifs externes (avecle signal de sortie de niveau faible, tels que les capteurs) pour contrôler le moteur.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

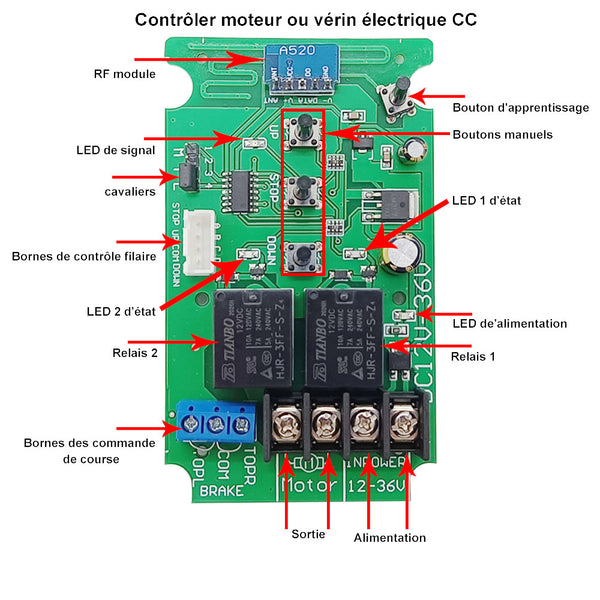

Paramètres du récepteur:
Modèle: S1FC-DC12
Alimentation (Tension de Fonctionnement): DC12V~36V
Sortie: DC12V~36V
Canaux: 1 Canal
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc courant maximal du moteur de démarrage ne peut pas dépasser 10A.
Fréquence de travail: 433.92MHz
Température d’opération: -20 ° C ~+70 ° C
Dimension de PCB: 94mm x 56mm x 24mm
Dimension de Boîtier: 100mm x 61mm x 30mm

Paramètres du l'émetteur:
Modèle: 0021050 (CV-2-2) / 0021051 (CV-4-2)
Canal/bouton: 2 (CV-2-2) / 4 (CV-4-2)
Symbole de bouton: ▲, ▼(CV-2-2) / ▲, ▼, Two ■ (CV-4-2)
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 110mm x 50mm x 18mm

Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode momentané, il devrait fonctionner avec un émetteur avec 2 bouton, par exemple modèle C-2-2 (100 mètres), CV-2-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec 3 ou 4 bouton, par exemple modèle C-3-2 (100 mètres), CV-4-2 (500 mètres) ou CB-3-2 (1000 mètres) etc.

Gamme de travail:
Avec un émetteur (par exemple CV-4-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-3-2.

Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage (fonctionne avec l'émetteur CV-4-2): Connecter cavalier 3 et cavalier 4.
Presser le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton ■ du récepteur ou le bouton ■ de l'émetteur: L'actionneur linéaire cesse de fonctionner.

2) Réglage du mode de momentané (fonctionne avec l'émetteur CV-2-2): Connecter cavalier 1 et cavalier 2.
Presser et maintenez le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Relâcher le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
Presser et maintenez le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Relâcher le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire cesse de fonctionner.

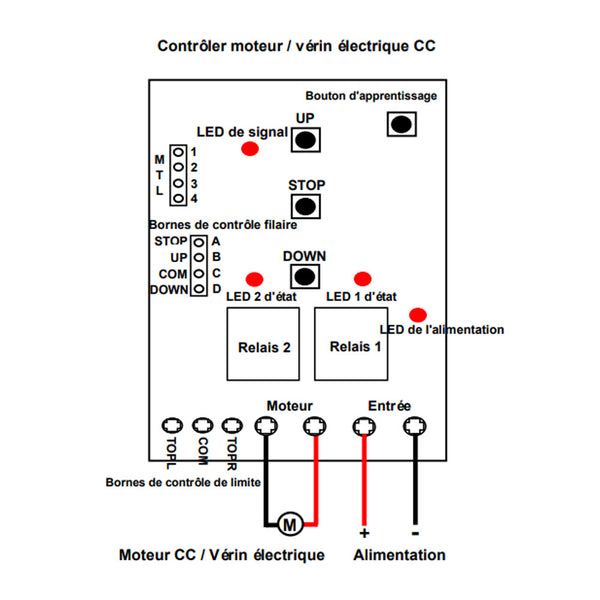

Les bornes des commande de course:
Les bornes des commande de course TOPR, COM et TOPL sont normalement Fermé, vous pouvez connecter des interrupteurs de course ou des capteurs (normalement Fermé) aux bornes TOPR, COM et TOPL, puis vous pouvez utiliser des interrupteurs de course ou des capteurs pour limiter la course de l'actionneur linéaire.
Quand l'actionneur linéaire s'étend vers l'extérieur, si déconnecter deux bornes TOPR et COM, l'actionneur linéaire cesse de fonctionner.
Quand l'actionneur linéaire se rétracte vers l'intérieur, si déconnecter deux bornes TOPR et COM, l'actionneur linéaire cesse de fonctionner.

Bornes des commande filaire:
Vous pouvez connecter les interrupteurs manuels aux bornes COM, UP et Signal DOWN, STOP, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
1) Le mode de Interblocage:
Quand connecter les bornes COM et UP, l'actionneur linéaire s'étend vers l'extérieur, et quand déconnecter les bornes COM et STOP, l'actionneur linéaire cesse de fonctionner.
Quand connecter les bornes COM et DOWN, l'actionneur linéaire se rétracte vers l'intérieur, et quand déconnecter les bornes COM et STOP, l'actionneur linéaire cesse de fonctionner.

2) Le mode de momentané:
Quand connecter les bornes COM et UP, l'actionneur linéaire s'étend vers l'extérieur, et quand déconnecter les bornes COM et UP, l'actionneur linéaire cesse de fonctionner.
Quand connecter les bornes COM et DOWN, l'actionneur linéaire se rétracte vers l'intérieur, et quand déconnecter les bornes COM et DOWN, l'actionneur linéaire cesse de fonctionner.
