1 Canal Kit Interrupteur Télécommande Sans Fil Pour Moteur Électrique 220V (Modèle: 0020318)

Prix régulier €50,00

Frais de port calculés à la caisse.
Contenu:
1 x Récepteur: S1FC-AC220
1 x Émetteur (Télécommande): CA-3
1 x Manuel d’utilisateur

Application:
Il peut être utilisé dans les volets roulants, portes roulantes, écrans de projection, des auvents, des pompes, des treuils, des convoyeurs ou d'autres appareils et équipements avec les moteurs CA, Il peut contrôler la rotation du moteur CA dans le sens direct ou inverse.

Caractéristiques:
Commande sans fil, facile à installer.
Convient pour le moteur CA.
Compatible avec la tension de 110V CA~240V CA.
Deux modes de travail.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse en utilisant les boutons du récepteur ou par l'émetteur.
Avec trois boutons manuels : Vous pouvez contrôler le moteur par des boutons manuels.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le moteur.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

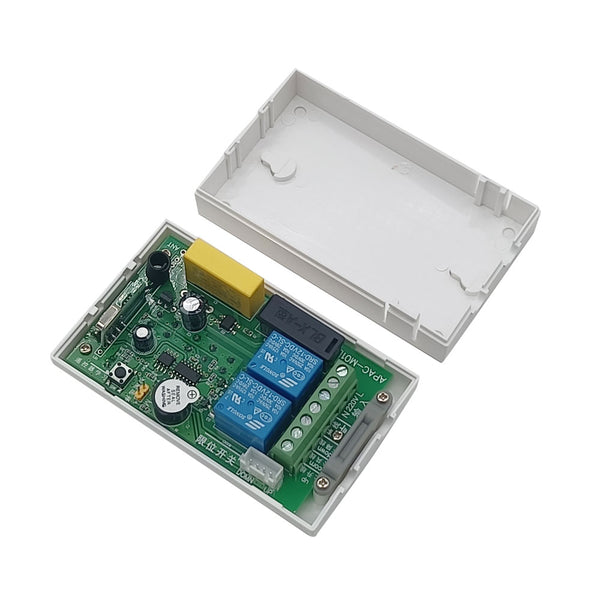

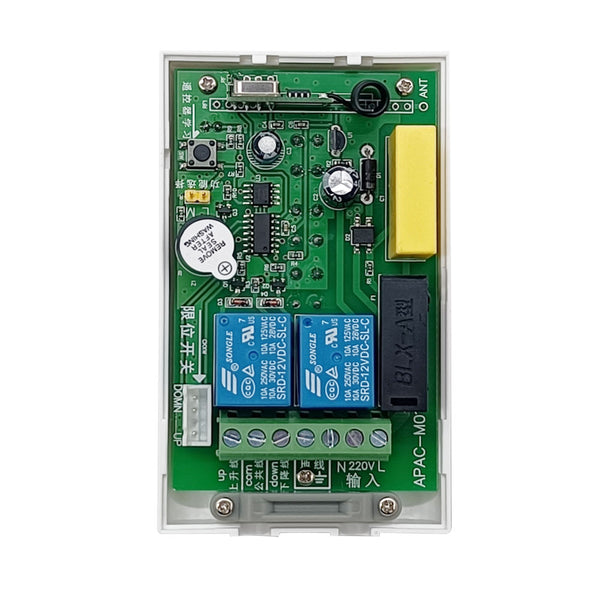

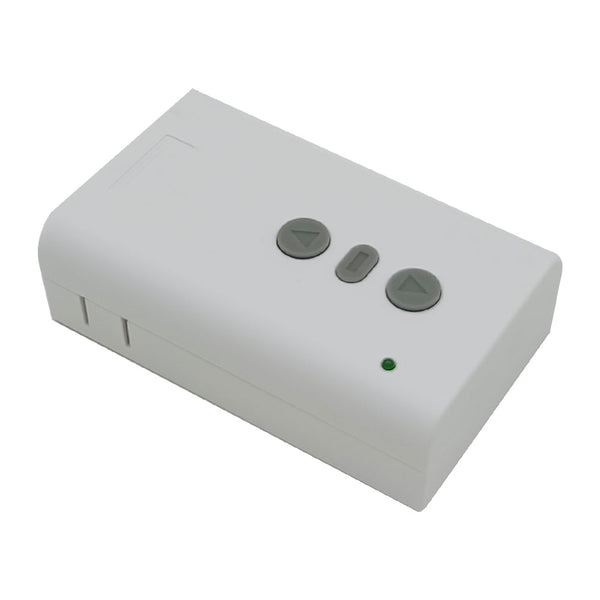

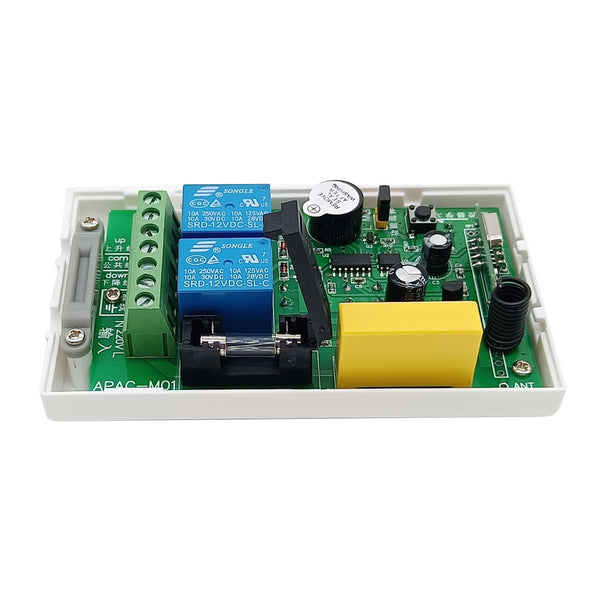

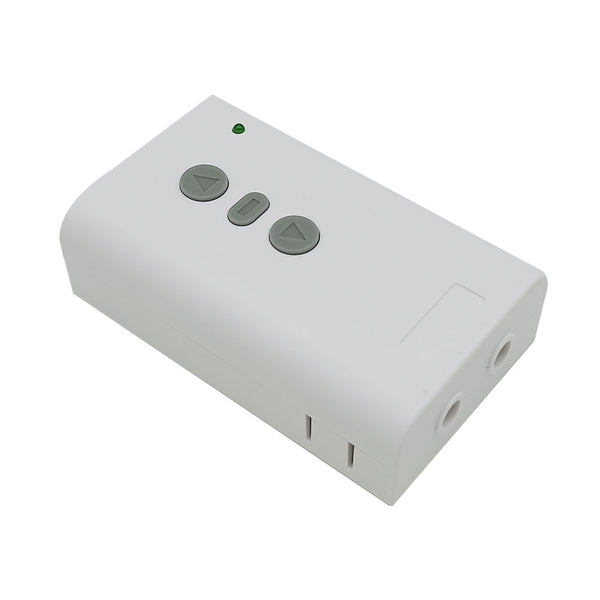

Paramètres de récepteur:
Modèle : S1FC-AC
Tension de fonctionnement : 110~240V CA (110V/120V/220V/240V)
Tension de sortie : 110~240V CA (110V/120V/220V/240V) identique à la tension d'entrée
Fréquence de travail : 433.92MHz
Canal : 1 CH, peut fonctionner avec moteur CA
Courant Statique : ≤ 8mA
Courant nominal : 5A, donc le courant de démarrage maximal du moteur ne peut pas dépasser 5A.
Gamme de fils pour les bornes : 22-14 AWG
2 Modes Sélectionnables : Interblocage, Momentané
Température de fonctionnement : -20°C ~ +70°C
Dimension de Boîtier : 100 x 60 x 30 mm

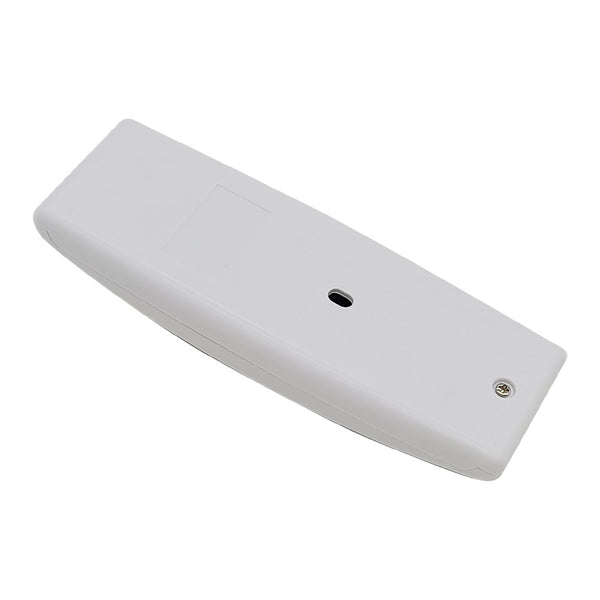

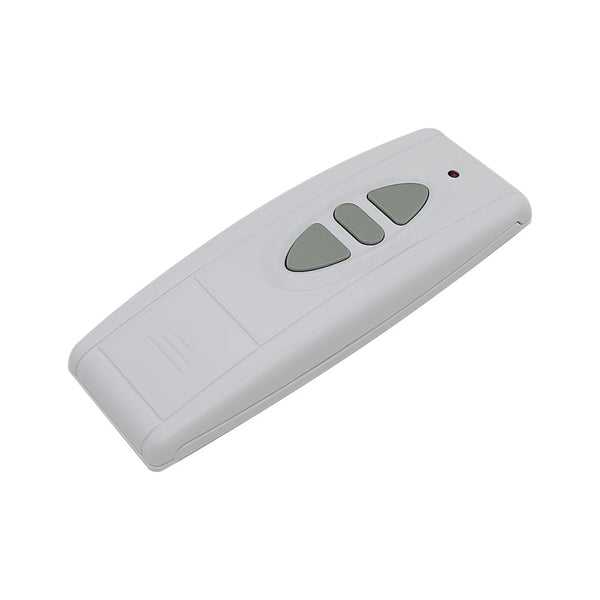

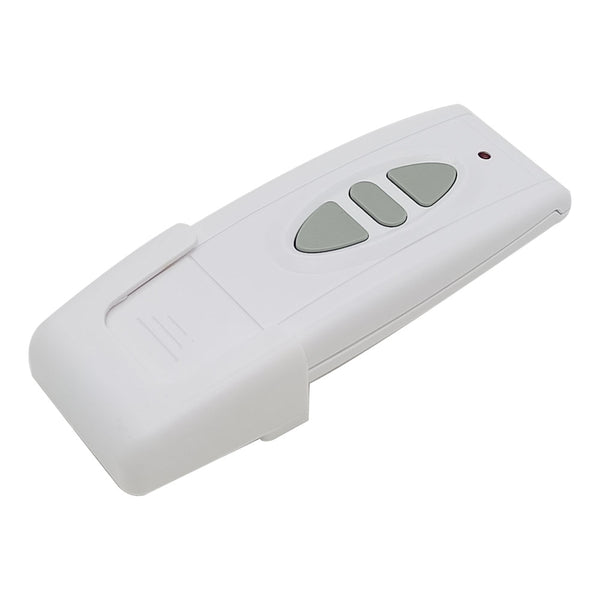

Paramètres du l'émetteur:
Modèle: CA-3
Canal / Bouton: 3
Symbole du bouton: ▲, ■, ▼

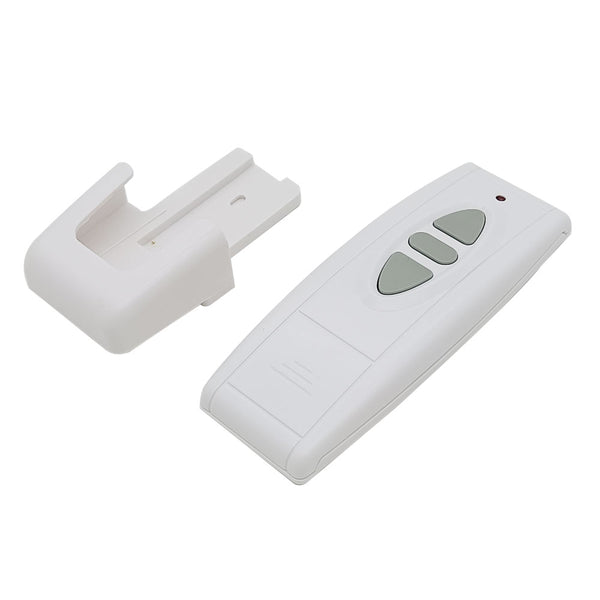

Avec base de fixation murale
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant statique: 4μA
Courant de travail: 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 200m / 600ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20°C à +70°C
Dimension unitaire : 120 x 45 x 18mm

Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode momentané, il devrait fonctionner avec un émetteur avec 2 boutons, par exemple modèle CV-2-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec 3 ou 4 boutons, par exemple modèle CA-3 (200 mètres), CV-4-2 (500 mètres) ou CB-3-2 (1000 mètres) etc.

Gamme de travail:
Avec un émetteur (par exemple CA-3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 200 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB.

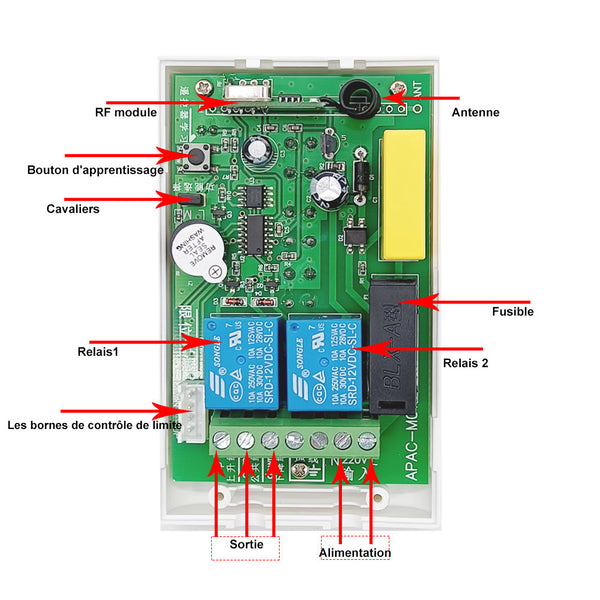

Réglage les modes différents de contrôle:
1) Réglage du mode d’interblocage : Ne connectez pas deux cavaliers.
Le fonctionnement par l'émetteur, tel que CA-3 :
Presser le bouton ▲ de l’émetteur : le moteur tourne dans le sens positif.
Presser le bouton ▼ de l’émetteur : le moteur tourne dans le sens inverse.
Presser le bouton ■ de l’émetteur : le moteur s'arrête.

Le fonctionnement du récepteur :
Presser le bouton ▲ du récepteur : le moteur tourne dans le sens positif.
Presser le bouton ▼du récepteur : le moteur tourne dans le sens inverse.
Presser le bouton ■ du récepteur : le moteur s'arrête.

2) Réglage du mode momentané : Connectez deux cavaliers avec un connecteur.
Le fonctionnement par l'émetteur, tel que CA-3 :
Presser et maintenez le bouton ▲ de l’émetteur : le moteur tourne dans le sens positif.
Relâcher le bouton ▲ : le moteur s'arrête.
Presser et maintenez le bouton ▼ de l’émetteur : le moteur tourne dans le sens inverse.
Relâcher le bouton ▼ : le moteur s'arrête.

Le fonctionnement du récepteur :
Presser et maintenez le bouton ▲ du récepteur : le moteur tourne dans le sens positif.
Relâcher le bouton ▲ : le moteur s'arrête.
Presser et maintenez le bouton ▼ du récepteur : le moteur tourne dans le sens inverse.
Relâcher le bouton ▼ : le moteur s'arrête.

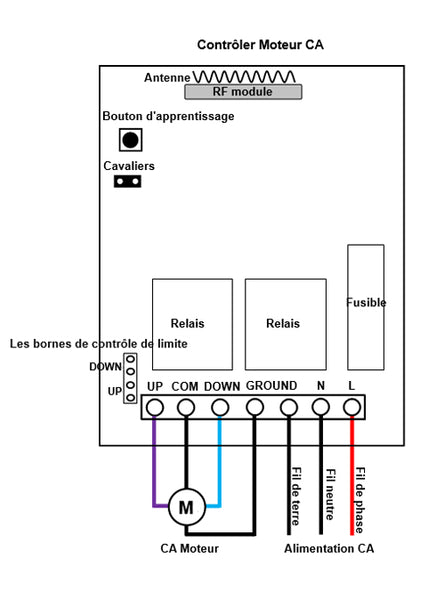

Les bornes de contrôle de limite :
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement ouvert), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le moteur.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement ouvert aux bornes <UP>, et connecter un autre interrupteur de fin de course normalement ouvert aux bornes <DOWN>.
Lorsque le moteur tourne dans le sens positif, si deux bornes <UP> sont connectées, le moteur s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens inverse, si deux bornes <DOWN> sont connectées, le moteur s'arrêtera automatiquement.
