1 Canal 6V 9V 12V 24V Kit Télécommande Sans Fil Avec Fonction Retard (Modèle: 0020011)

Prix régulier €29,00

Frais de port calculés à la caisse.
Contenu:
1 x Récepteur: S1UD-DC
2 x Émetteurs (Télécommande): C-2
1 x Manuel d’utilisateur

Application:
La caractéristique principale de interrupteur radio est fonction de retard et télécommande sans fil longue distance.
Vous pouvez personnaliser ou d'ajuster le temps de retard en fonction de vos besoins.
Il peut utiliser contrôler systèmes d'alarme, portes de garage, portails électriques, barrières automatiques, luminaire couloir, lampe de jardin, lampes, serrures, moteurs, ventilateurs, volet roulant, actionneurs linéaires, portes, fenêtres, électrovannes électriques, et enseignes commerciales.

Caractéristiques:
Commande sans fil, facile à installer.
4 versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé) , qui sert d'interrupteur.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

Paramètres de Récepteur:
Modèle: S1UD-DC
Canal: 1 canal
Tension de fonctionnement: DC6V (S1UD-DC06), DC12V±1V (S1UD-DC12), DC9V±1V (S1UD-DC09), DC24V±1V (S1UD-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Mode de contrôle: Retard (presser sur le bouton de la télécommande-> ouvert; Arrêt automatique après avoir atteint le temps de retard défini)
Temps du délai réglable: 0 à 99 secondes
Fréquence de travail: 433 MHz
Gamme de fils pour les bornes: 22-14 AWG
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 45mm x 30mm x 15mm
Dimension de Case: 50mm x 35mm x 23mm

Paramètres de l'émetteur:
Modèle: 0021001 (C-2)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 6mA
Fréquence de travail: 433Mhz
Distance d’émission: 100m / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm

Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-2 (100 mètres)CP-2 (500 mètres), ou CB-2 (1000 mètres) etc.

Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-2.

Utilisation (avec l'émetteur C-2):
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.

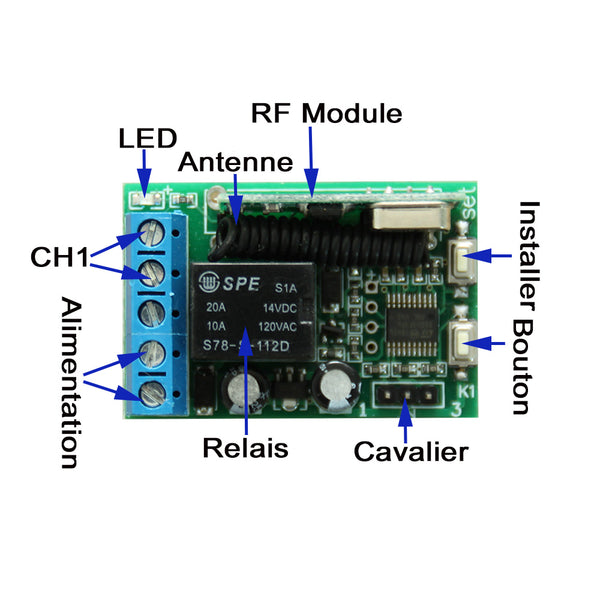

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.

Établir le mode de contrôle Autoblocage: Connecter Cavalier-2 et Cavalier-3.
Mode de contrôle Autoblocage: Presser -> Ouvrir; Presser encore une fois -> Fermer.
Presser le bouton 1: Ouvrir le relais (connecter B et C, déconnecter A et B)
Presser le bouton 1 encore une fois: Fermer le relais (déconnecter B et C, connecter A et B)
Si vous établissez le temps de retard, tel que 30 secondes:
Presser le bouton 1: Ouvrir le relais (connecter B et C, déconnecter A et B)
Après 30 secondes, fermer automatiquement le relais (déconnecter B et C, connecter A et B). Ou presser le bouton 1 encore une fois dans les 30 secondes: fermer immédiatement le relais.

Établir le mode de contrôle Momentané: Déconnecter Cavalier.
Mode de contrôle Momentané: Presser et le maintenir -> Ouvrir; Relâcher -> Fermer.
Presser le bouton 1 et le maintenir: Ouvrir le relais (connecter B et C, déconnecter A et B)
Relâcher le bouton 1: Fermer le relais (déconnecter B et C, connecter A et B)
Si vous établissez le temps de retard, tel que 20 secondes:
Presser le bouton 1 et le maintenir: Ouvrir le relais (connecter B et C, déconnecter A et B)
Après 20 secondes, fermer automatiquement le relais (déconnecter B et C, connecter A et B). Et le relais ne peut pas être fermé par presser quelconque bouton dans les 20 secondes.

Établir le mode de contrôle Interblocage: Connecter Cavalier-1 et Cavalier-2.
Mode de contrôle Interblocage: Presser -> Ouvrir, les autres relais fermer, Presser l’autre bouton -> Fermer.
Presser le bouton 1: Ouvrir le relais (connecter B et C, déconnecter A et B)
Presser le bouton 2: Fermer le relais (déconnecter B et C, connecter A et B)
Si vous établissez le temps de retard, tel que 10 secondes:
Presser le bouton 1: Ouvrir le relais (connecter B et C, déconnecter A et B)
Après 10 secondes, fermer automatiquement le relais (déconnecter B et C, connecter A et B). Ou presser le bouton 2 dans les 10 secondes: fermer immédiatement le relais.

Fonction d’établi le temps de retard:
Presser le bouton d’installation, le LED éteint , cela signifie que entrer dans le mode d’installation de temps de retard.
Puis vous pouvez établir le temps de retard par presser le bouton d’apprentissage. Presser le bouton d’apprentissage, le LED clignotera une fois, cela signifie que le temps de retard augmente 1 seconde, si vous voulez retarder 30 secondes, vous devez presser le bouton d’apprentissage avec 30 fois.
Vous pouvez définir le plus long de temps de retard à 99 secondes.
Presser le bouton d’installation encore une fois, le temps de retard que vous avez établi sera être conservé éternellement même si vous coupez l’alimentation. Après le temps de retard a conservé par le système, le LED clignotera 3 fois, le système quittera le mode d’installation de temps de retard.
Par exemple, quand vous utilisez cet récepteur pour contrôler une lampe, et vous avez déjà établi le temps de retard 30 secondes, vous pouvez presser le bouton 1 pour allumer la lampe, et la lampe éteindra automatiquement après 30 secondes. Si vous n’avez pas besoin de fonction temporisé, vous devez supprimer le temps de retard.

Supprimer le temps de retard:
Si vous ne voulez pas installer le temps de retard, vous pouvez opérer comme suivant:
Presser le bouton d’installation et entrer dans le mode d’installation de temps de retard, le temps de retard que vous avez établi sera être supprimé automatiquement.
Presser le bouton d’installation encore une fois, le LED clignotera 3 fois, le système quittera le mode d’installation de temps de retard.
