Contenu:

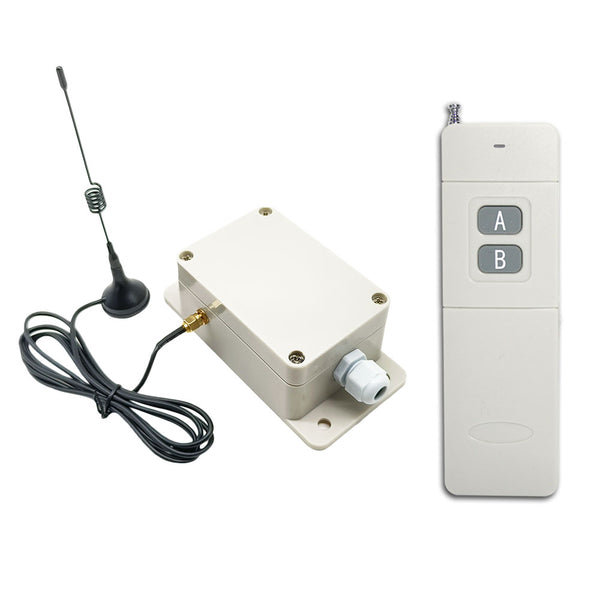

1 × Récepteur: S1PX-AC230
1 x Émetteur (Télécommande): CB-1 ou CB-2
1 × Manuel d'utilisateur
Application:
Pour commande à distance équipement CA, tel que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

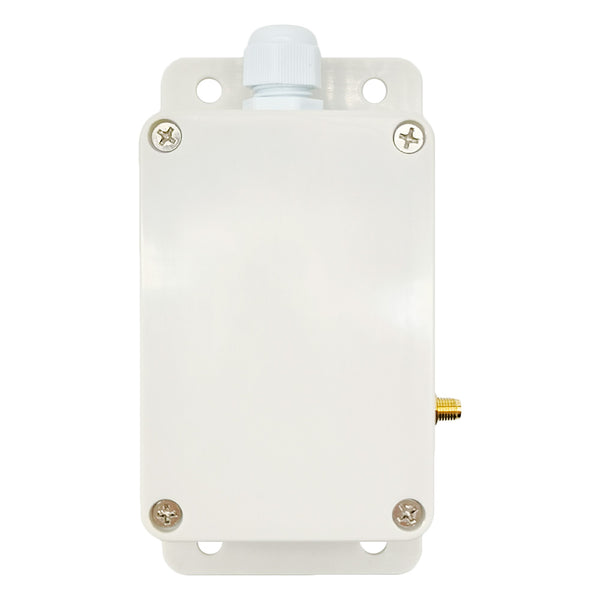

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.

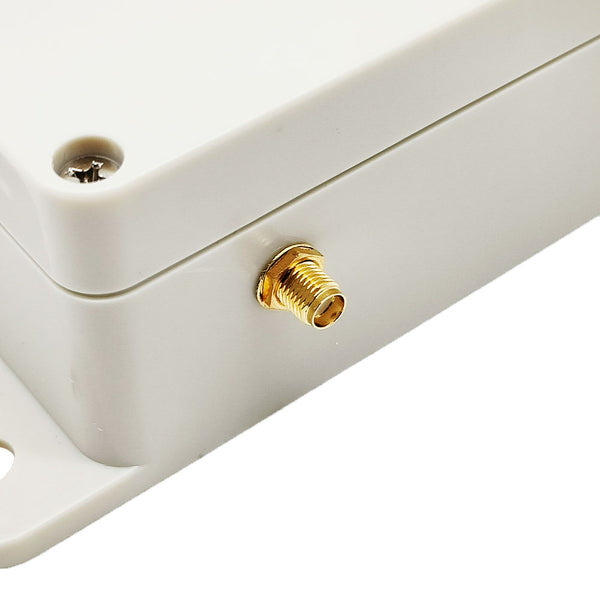

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1PX-AC
Canal: 1 canal
Tension de fonctionnement: Compatible avec une tension d'alimentation de 100 à 240V CA.
Type de sortie: Sortie alimentation CA, identique à la tension d'entrée.
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C

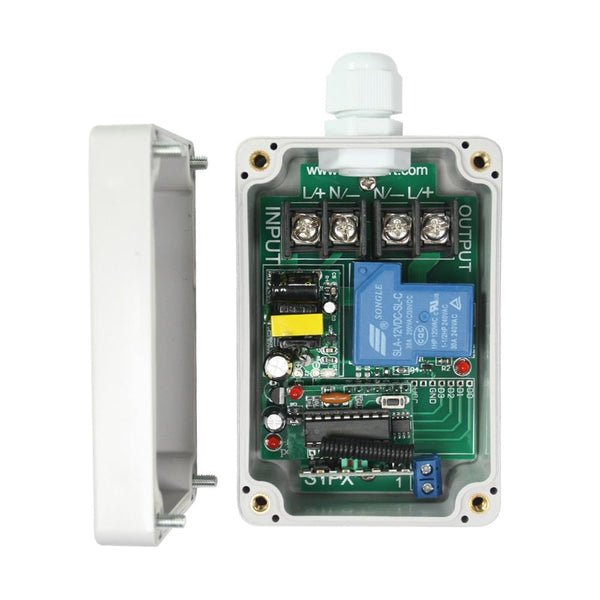

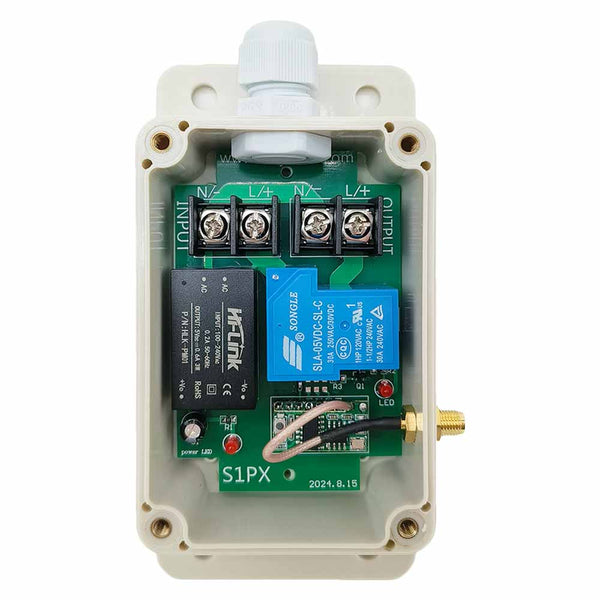

Dimension de PCB: 90 x 59 x 18 mm

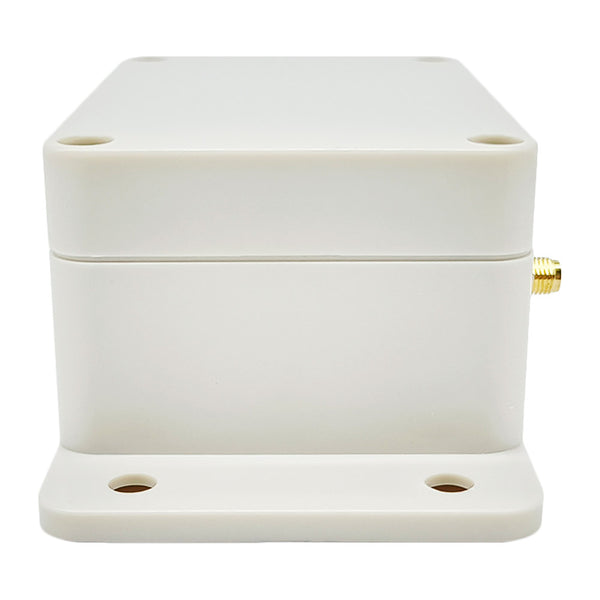

Dimension de Case: 138 x 68 x 50 mm
Paramètres de l'émetteur:
Modèle: 0021023 (CB-1) / 0021024 (CB-2)
Canal/bouton: 1 (CB-1) / 2 (CB-2)
Symbole de bouton: sans (CB-1) / A, B (CB-2)
Voltage de travail: 9V (1 x 6F22-9V batterie)

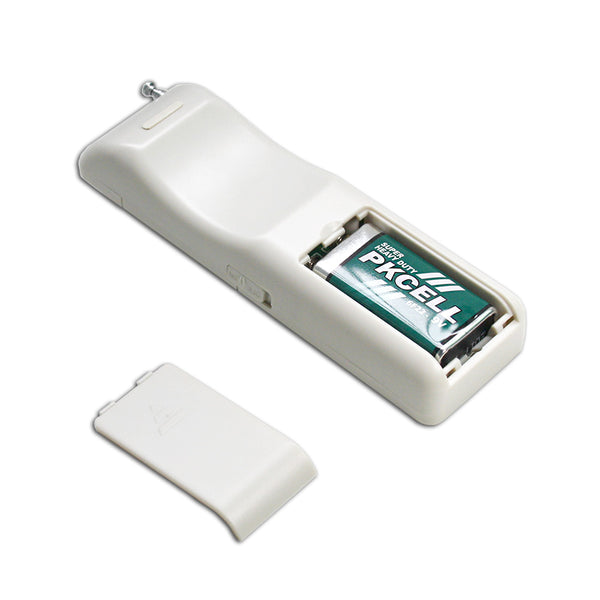

Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433.92MHz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Dimension: 135 x 42 x 25 mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, ou en mode momentané, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle C-1 (100 mètres), CP-1 (500 mètres), et CB-1 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Étanche, Industriel, 1000 mètres), et CB-2 (1000 mètres).
Gamme de Travail:
Le kit le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.

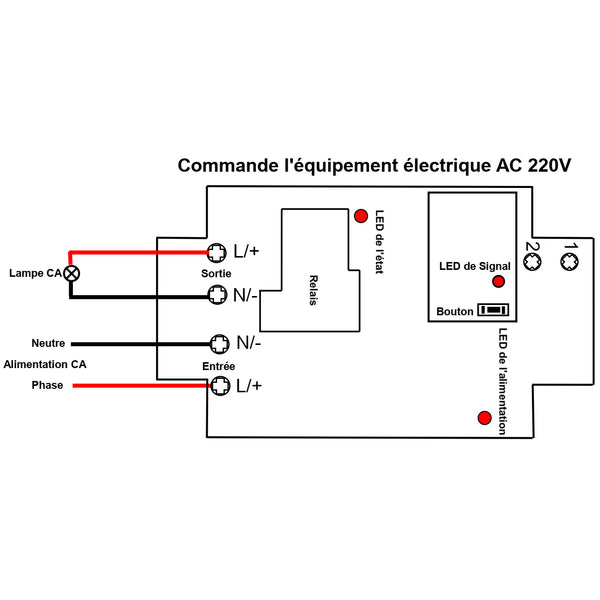

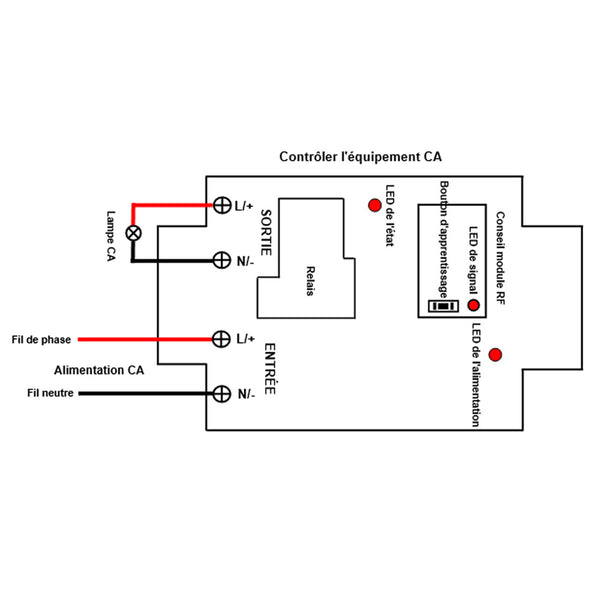

Câblage:
1) Connecter le fil de phase de l'alimentation CA à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le une extrémité de la équipement CA à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter l'autre extrémité de la équipement CA à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CB-1:
Presser et maintenez le bouton sur l’émetteur: Les borne SORTIE du récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Relâchez le bouton: Les borne SORTIE du récepteur arrêtent de sortir, et la lampe connectée est éteint.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CB-1:
Presser le bouton de l'émetteur: Les borne SORTIE du récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton encore une fois: Les borne SORTIE du récepteur arrêtent de sortir, et la lampe connectée est éteint.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CB-2:
Presser le bouton A sur l’émetteur: Les borne SORTIE du récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton B sur l'émetteur: Les borne SORTIE du récepteur arrêtent de sortir, et la lampe connectée est éteint.
