Application:
Ce récepteur radio est un appareil électrique avec la sortie haute puissance CA à 1 canal. Il et l'émetteur forment un système d'éclairage de contrôle sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, ferme, véhicule, navire, opérations offshore, etc.
Il peut longue distance commande lampes extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovannes électriques.
Caractéristiques:
Commande sans fil, facile à installer.
Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
Haute Puissance: La charge maximale de chaque canal est 30A.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler plusieursou un récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

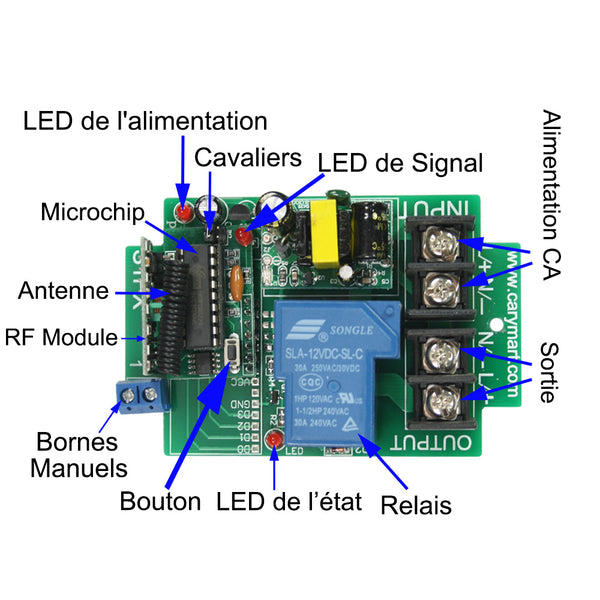

Paramètres de Récepteur:
Modèle: S1PX-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 1 canal
Courant de charge maximum du relais: 30A
Modes de Contrôle: Autoblocage, Momentané, Interblocage, Retard
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm (3.5 x 2.3 x 0.7 pouces)
Dimension de Case: 100 x 68 x 50 mm (4.0 x 2.7 x 2.0 pouces)
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle HR-1 (Mural de Type, 50 mètres), C-1 (100 mètres), CP-1 (500 mètres), ou CB-1 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle HR-2 (Mural de Type, 50 mètres), C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Étanche, Industriel, 1000 mètres), ou CB-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-1 ou C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-1 ou CB-2.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (avec émetteur C-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Presser le bouton de l'émetteur: La lampe connectée est allumée.
presser le bouton encore une fois: La lampe connectée est éteinte.
2) Réglage du mode momentané (avec émetteur C-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Presser et maintenez le bouton sur l'émetteur: La lampe connectée est allumée.
Relâchez le bouton: La lampe connectée est éteinte.
3) Réglage du mode d'interblocage (avec émetteur C-2): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Presser le bouton A sur l'émetteur: La lampe connectée est allumée.
Presser le bouton B sur l'émetteur: La lampe connectée est éteinte.
4) Réglage du mode de Retard (avec émetteur C-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 4 fois en continuellement, Relâcher le bouton.
Presser le bouton: La lampe connectée est allumée.
Après 5 secondes: La lampe connectée est éteinte.
Contenu:
1 x Récepteur: S1PX-AC220
1 x manuel d'utilisation
