Remarque:

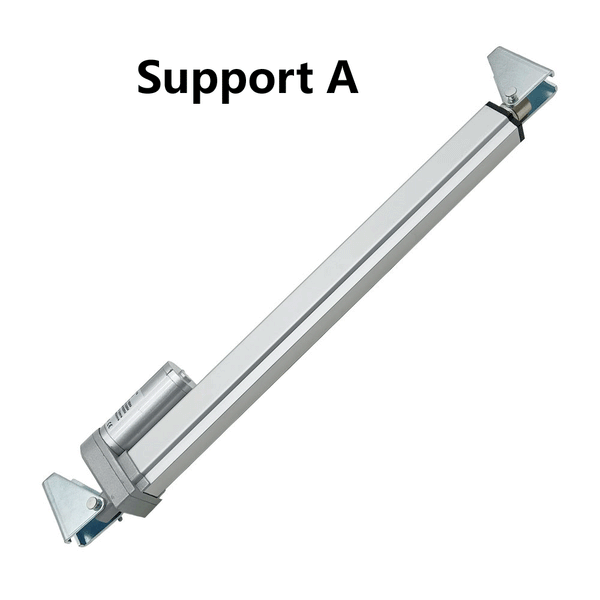

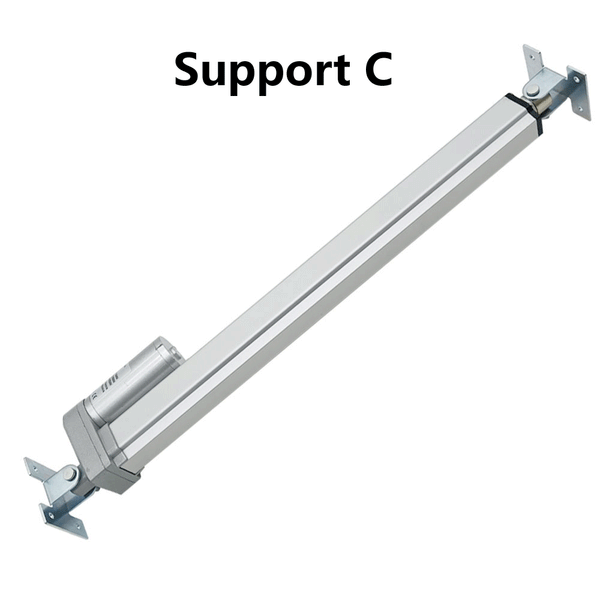

1. Ce produit ne contient pas de support de fixation, il peut compatible avec le support A et le support C, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12 V ou 24V, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
3. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
4. Si vous avez besoin d'un interrupteur de fin de course pour limiter la course de l'actionneur, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
5. Si vous avez besoin d'un kit interrupteur télécommande sans fil pour commande l'actionneur, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
Application:
Il peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Caractéristiques:
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles

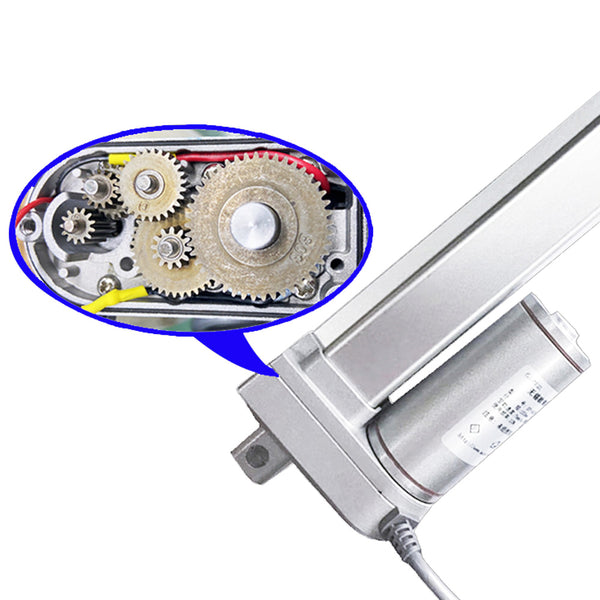

Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

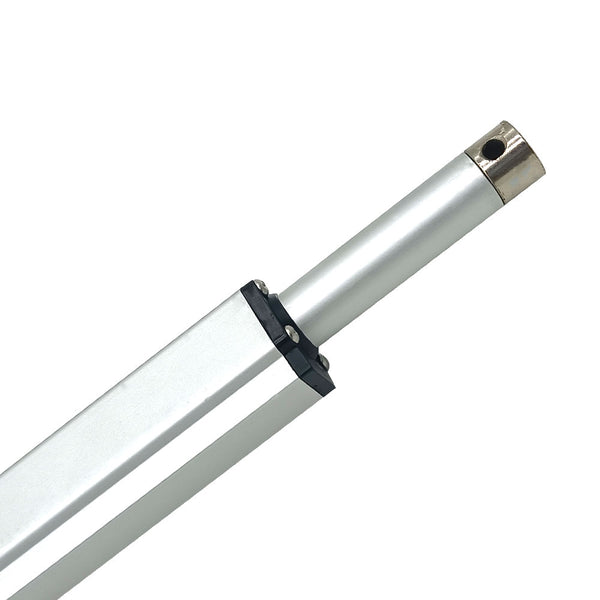

Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Paramètres:
Tension de travail en option: CC 12V ou CC 24V
Longueur de course: 14 pouces ou 350 mm
Vitesse optionnelle: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale: 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge: 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter quatre vérins électriques.
Diamètre de l'arbre: 20 mm
Diamètre des trous de montage: 6 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 20%, max 5 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de course s'étendra vers l'extérieur; après avoir commuté la puissance dans le sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
Feuille de poussée et de vitesse |
|
Vitesse | Poussée |
5mm/s | 2000N / 200 kg / 450 lbs |
10mm/s | 1000N / 100 kg / 200 lbs |
15mm/s | 800N / 80 kg / 180 lbs |
20mm/s | 700N / 70 kg / 160 lbs |
30mm/s | 500N / 50 kg / 110 lbs |
50mm/s | 300N / 30 kg / 60 lbs |
100mm/s | 150N / 15 kg / 30 lbs |
160mm/s | 100N / 10 kg / 20 lbs |
Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant
être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le
poids de votre équipement (comme une porte de cave) est de 100 kg et que vous
souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez
calculer la force réelle agissant sur le vérin électrique en fonction de votre
méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de
la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous
contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez
sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale
dont vous avez besoin.
4. Ne laissez pas le vérin électrique fonctionner sous la charge maximale, nous
vous recommandons de le laisser fonctionner à environ la moitié de la charge
maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne
devriez normalement pas les laisser fonctionner à leur course maximale sous des
charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous
recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force
d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force
d'autoblocage est supérieure à la poussée.
