Contenu:
1 x Récepteur: S1FC-DC
1 x Émetteur (Télécommande): CP-3
1 x Actionneur linéaire ou vérin électrique
2 x Support de montage A
1 x Manuel d’utilisateur
Application:
Pour longue distance commande de l'extension et de la rétraction d'actionneur linéaire ou de vérin électrique.
Actionneur linéaire ou de vérin électrique peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.

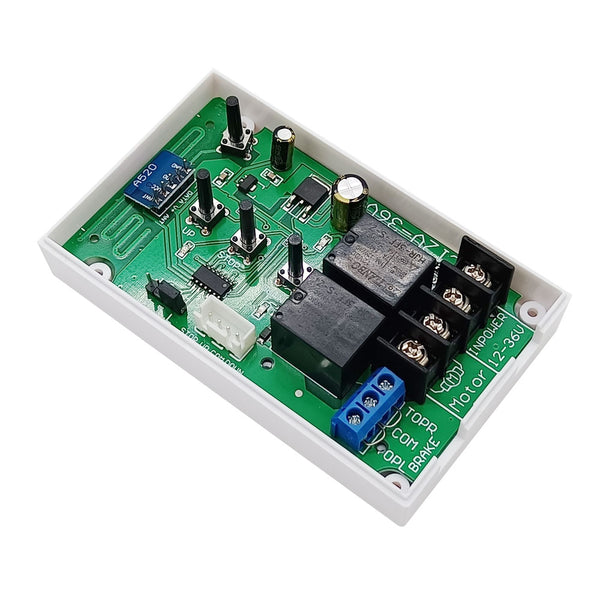

Caractéristiques du récepteur:
Télécommande sans fil, facile à installer.
Alimentation universelle: CC 12~36V.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le actuateur linéaire.
Avec Bornes des commande filaire: Vous pouvez connecter des interrupteurs manuels pour contrôler le actuateur linéaire.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres du récepteur:
Modèle: S1FC-DC12
Alimentation (Tension de Fonctionnement): DC12V~36V
Sortie: DC12V~36V
Canaux: 1 Canal
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc courant maximal du moteur de démarrage ne peut pas dépasser 10A.
Fréquence de travail: 433.92MHz
Température d’opération: -20 ° C ~+70 ° C
Dimension de PCB: 94mm x 56mm x 24mm
Dimension de Boîtier: 100mm x 61mm x 30mm
Paramètres du l'émetteur:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm
Paramètres du Vérin Électrique ou Actionneur Linéaire:
Tension de travail en option: CC 12V ou CC 24V
Longueur de course: 18 pouces ou 450 mm
Vitesse optionnelle: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale: 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter quatre vérins électriques.
Diamètre de l'arbre: 20 mm
Diamètre des trous de montage: 6 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Opération:
1) Réglage du mode de Interblocage (fonctionne avec l'émetteur CP-3): Connecter cavalier 3 et cavalier 4.
Presser le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton ■ du récepteur ou le bouton ■ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
2) Réglage du mode de momentané (fonctionne avec l'émetteur CP-3): Connecter cavalier 1 et cavalier 2.
Presser et maintenez le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Relâcher le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
Presser et maintenez le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Relâcher le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire cesse de fonctionner.

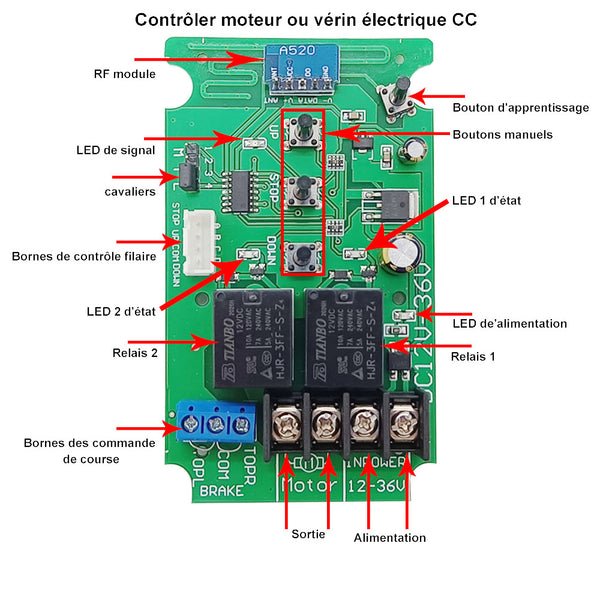

Les bornes des commande de course:
Les bornes des commande de course TOPR, COM et TOPL sont normalement Fermé, vous pouvez connecter des interrupteurs de course ou des capteurs (normalement Fermé) aux bornes TOPR, COM et TOPL, puis vous pouvez utiliser des interrupteurs de course ou des capteurs pour limiter la course de l'actionneur linéaire.
Quand l'actionneur linéaire s'étend vers l'extérieur, si déconnecter deux bornes TOPR et COM, l'actionneur linéaire cesse de fonctionner.
Quand l'actionneur linéaire se rétracte vers l'intérieur, si déconnecter deux bornes TOPR et COM, l'actionneur linéaire cesse de fonctionner.
Bornes des commande filaire:
Vous pouvez connecter les interrupteurs manuels aux bornes COM, UP et Signal DOWN, STOP, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
1) Le mode de Interblocage:
Quand connecter les bornes COM et UP, l'actionneur linéaire s'étend vers l'extérieur, et quand déconnecter les bornes COM et STOP, l'actionneur linéaire cesse de fonctionner.
Quand connecter les bornes COM et DOWN, l'actionneur linéaire se rétracte vers l'intérieur, et quand déconnecter les bornes COM et STOP, l'actionneur linéaire cesse de fonctionner.
2) Le mode de momentané:
Quand connecter les bornes COM et UP, l'actionneur linéaire s'étend vers l'extérieur, et quand déconnecter les bornes COM et UP, l'actionneur linéaire cesse de fonctionner.
Quand connecter les bornes COM et DOWN, l'actionneur linéaire se rétracte vers l'intérieur, et quand déconnecter les bornes COM et DOWN, l'actionneur linéaire cesse de fonctionner.
1 x Récepteur: S1FC-DC
1 x Émetteur (Télécommande): CP-3
1 x Actionneur linéaire ou vérin électrique
2 x Support de montage A
1 x Manuel d’utilisateur
Application:
Pour longue distance commande de l'extension et de la rétraction d'actionneur linéaire ou de vérin électrique.
Actionneur linéaire ou de vérin électrique peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Caractéristiques du récepteur:
Télécommande sans fil, facile à installer.
Alimentation universelle: CC 12~36V.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le actuateur linéaire.
Avec Bornes des commande filaire: Vous pouvez connecter des interrupteurs manuels pour contrôler le actuateur linéaire.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres du récepteur:
Modèle: S1FC-DC12
Alimentation (Tension de Fonctionnement): DC12V~36V
Sortie: DC12V~36V
Canaux: 1 Canal
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc courant maximal du moteur de démarrage ne peut pas dépasser 10A.
Fréquence de travail: 433.92MHz
Température d’opération: -20 ° C ~+70 ° C
Dimension de PCB: 94mm x 56mm x 24mm
Dimension de Boîtier: 100mm x 61mm x 30mm
Paramètres du l'émetteur:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm
Paramètres du Vérin Électrique ou Actionneur Linéaire:
Tension de travail en option: CC 12V ou CC 24V
Longueur de course: 18 pouces ou 450 mm
Vitesse optionnelle: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale: 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter quatre vérins électriques.
Diamètre de l'arbre: 20 mm
Diamètre des trous de montage: 6 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
|
Feuille de poussée et de vitesse |
|
| Vitesse | Poussée |
| 5mm/s | 2000N / 200 kg / 450 lbs |
| 10mm/s | 1000N / 100 kg / 200 lbs |
| 15mm/s | 800N / 80 kg / 180 lbs |
| 20mm/s | 700N / 70 kg / 160 lbs |
| 30mm/s | 500N / 50 kg / 110 lbs |
| 50mm/s | 300N / 30 kg / 60 lbs |
| 100mm/s | 150N / 15 kg / 30 lbs |
| 160mm/s | 100N / 10 kg / 20 lbs |
Opération:
1) Réglage du mode de Interblocage (fonctionne avec l'émetteur CP-3): Connecter cavalier 3 et cavalier 4.
Presser le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton ■ du récepteur ou le bouton ■ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
2) Réglage du mode de momentané (fonctionne avec l'émetteur CP-3): Connecter cavalier 1 et cavalier 2.
Presser et maintenez le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Relâcher le bouton ▲ du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
Presser et maintenez le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Relâcher le bouton ▼ du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
Les bornes des commande de course:
Les bornes des commande de course TOPR, COM et TOPL sont normalement Fermé, vous pouvez connecter des interrupteurs de course ou des capteurs (normalement Fermé) aux bornes TOPR, COM et TOPL, puis vous pouvez utiliser des interrupteurs de course ou des capteurs pour limiter la course de l'actionneur linéaire.
Quand l'actionneur linéaire s'étend vers l'extérieur, si déconnecter deux bornes TOPR et COM, l'actionneur linéaire cesse de fonctionner.
Quand l'actionneur linéaire se rétracte vers l'intérieur, si déconnecter deux bornes TOPR et COM, l'actionneur linéaire cesse de fonctionner.
Bornes des commande filaire:
Vous pouvez connecter les interrupteurs manuels aux bornes COM, UP et Signal DOWN, STOP, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
1) Le mode de Interblocage:
Quand connecter les bornes COM et UP, l'actionneur linéaire s'étend vers l'extérieur, et quand déconnecter les bornes COM et STOP, l'actionneur linéaire cesse de fonctionner.
Quand connecter les bornes COM et DOWN, l'actionneur linéaire se rétracte vers l'intérieur, et quand déconnecter les bornes COM et STOP, l'actionneur linéaire cesse de fonctionner.
2) Le mode de momentané:
Quand connecter les bornes COM et UP, l'actionneur linéaire s'étend vers l'extérieur, et quand déconnecter les bornes COM et UP, l'actionneur linéaire cesse de fonctionner.
Quand connecter les bornes COM et DOWN, l'actionneur linéaire se rétracte vers l'intérieur, et quand déconnecter les bornes COM et DOWN, l'actionneur linéaire cesse de fonctionner.
