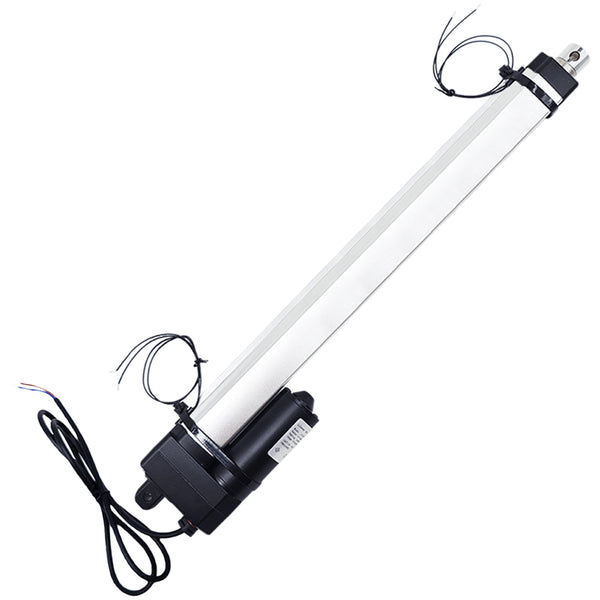

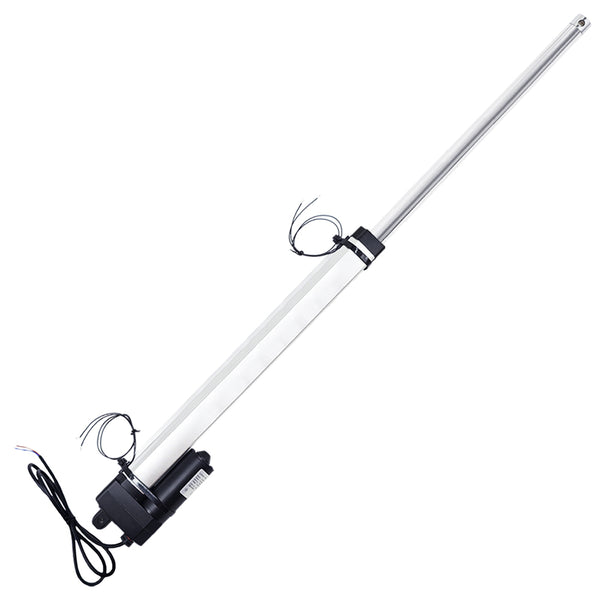

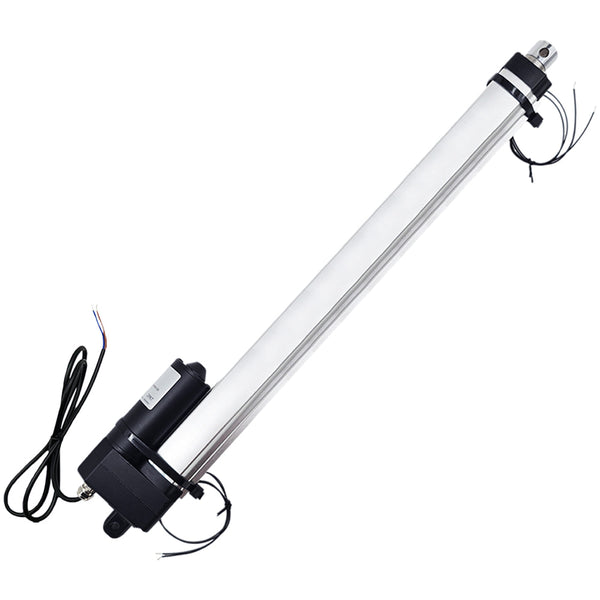

12V 24V 3500N vérin électrique étanche série J4 course 400mm réglable (Modèle: 0041940-4)

Remarque:
1. Ce produit ne contient pas de support de fixation. Veuillez cliquer ici pour acheter.
2. Alimentation CC pour vérin électrique 12V ou 24V. Veuillez cliquer ici pour choisir et acheter.
3. Kit interrupteur télécommande sans fil pour vérin électrique. Veuillez cliquer ici pour acheter.
4. Cette série vérin électrique doit être utilisée avec des interrupteur télécommande sans fil dotés de fonctions de fin de course normalement fermées.

Contenu:
1 x Vérin électrique J4
2 x Interrupteur à lame magnétique normalement fermé
1 x Manuel d'utilisateur

Introduction:
Il s'agit d'un vérin électrique avec course réglable. Il est équipé de deux interrupteurs magnétiques externes normalement fermés qui peuvent glisser librement, et en ajustant la position de ces deux interrupteurs magnétiques normalement fermés, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie. Par exemple, pour un vérin électrique avec une course de 400 mm, vous pouvez le régler pour se déplacer dans une plage de course de 100 mm à 300 mm.

Application:
Il a une large gamme d'applications, principalement pour les scènes avec des exigences élevées en matière de niveau de bruit et de niveau d'étanchéité. Tels que les divertissements aquatiques, les équipements sur l'eau ou à bord, l'aquaculture, les systèmes de traitement des eaux usées, les fenêtres et portes électriques extérieures, les dispositifs d'irrigation et autres équipements d'automatisation industrielle liés à l'eau, les équipements ménagers et les équipements médicaux.
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Description:
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Conception de la structure d'engrenage à vis sans fin, force de verrouillage automatique importante
Engrenage à vis sans fin en plastique technique POM, faible bruit
Technologie avancée étanche à l'eau et à la poussière
Avec vanne d′équilibre respirante étanche, idéale pour une utilisation en extérieur ou sous la pluie.
Faible consommation d'énergie et faible bruit
Équipé de deux interrupteurs magnétiques externes normalement fermés pouvant glisser librement, en ajustant la position de ces deux interrupteurs magnétiques normalement fermés, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie.
Vous pouvez contrôler cet vérin électrique par un interrupteur télécommande.
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Spécifications:
Tension de travail en option: CC 12V, CC 24V
Course: 16 pouces ou 400 mm
Vitesse optionnelle: 5±1mm/s, 10±2mm/s, 16±3mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale: 3500N / 350 kg / 780 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge: 7A à 12V ou 3.5A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter du vérin électrique
Diamètre de l’arbre: 24 mm
Diamètre des trous de montage des connecteurs avant et arrière: 8 mm
Matériau du boîtier: alliage d'aluminium
Matériau de la tige télescopique: alliage d'aluminium
Matériel d’engrenage: plastique technique POM + alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 20%, max 5 minutes d'utilisation continue
Durée de vie: environ 25,000 cycles
Câble d'alimentation: fil à deux conducteurs ordinaires
Longueur de câble pour le vérin électrique: 1000±10%mm
Certifications: CE
Température de l'environnement: -20℃ à 80℃
Bruit de fonctionnement: ≤45dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP67 (Idéal pour une utilisation en extérieur ou sous la pluie, mais il ne convient pas adapté pour une utilisation sous l'eau)

Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 40 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

Câblage pour l'interrupteur télécommande:
Si vous utilisez un interrupteur télécommande pour contrôler du vérin électrique, faire comme suivant:
1. Connectez deux fils d'alimentation CC aux deux bornes d'alimentation de l’interrupteur télécommande.
2. Connectez deux fils du vérin électrique aux deux bornes <Moteur> de l’interrupteur télécommande, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
3. Connectez deux interrupteurs à lames magnétiques aux bornes de contrôle des limites de l'interrupteur télécommande. Veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.

Opération par l'interrupteur télécommande:
1. Presser et maintenez le bouton ▲ de l’télécommande : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton ▼ de l’télécommande: le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.

Comment ajuster la position de l'interrupteur magnétique:
Vous pouvez desserrer les sangles de fixation de l'interrupteur magnétique, puis déplacer l'interrupteur magnétique dans une position appropriée et resserrer les sangles de fixation.
Remarquer : Si les positions des deux interrupteurs magnétiques sont inversées, veuillez intervertir leurs positions.
