Remarque:

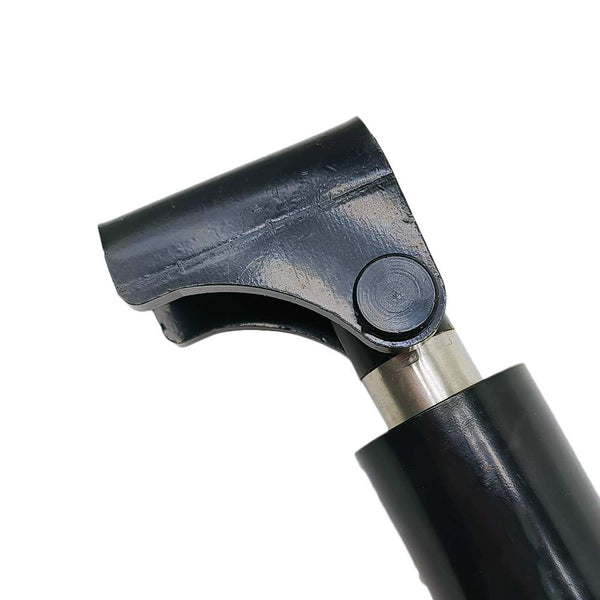

1. Ce produit ne contient pas de support de fixation, peut compatible avec le support B et le support D, si vous en avez besoin, veuillez cliquer ici.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12 V ou 24V, veuillez cliquer ici.
3. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, veuillez cliquer ici.
4. Si vous avez besoin d'un interrupteur de fin de course pour limiter la course de l'actionneur, veuillez cliquer ici.
5. Si vous avez besoin d'un kit interrupteur télécommande sans fil pour commande l'actionneur, veuillez cliquer ici.

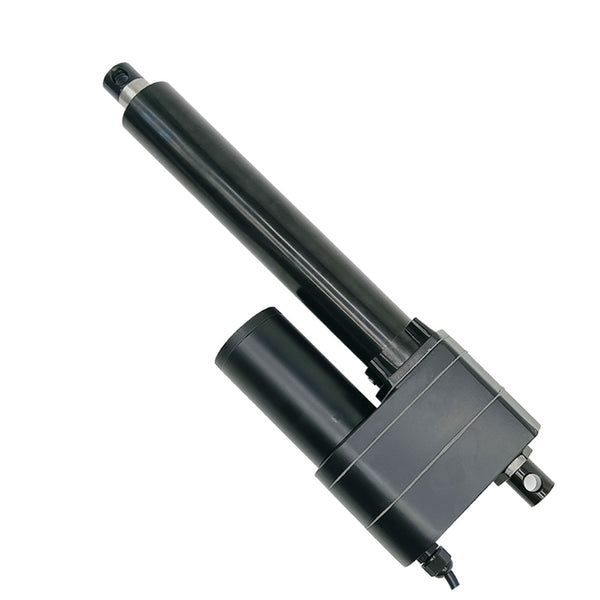

Il peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Caractéristiques:

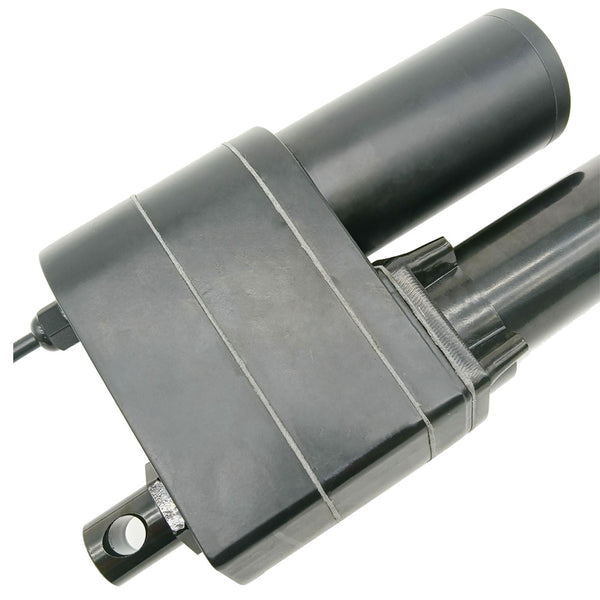

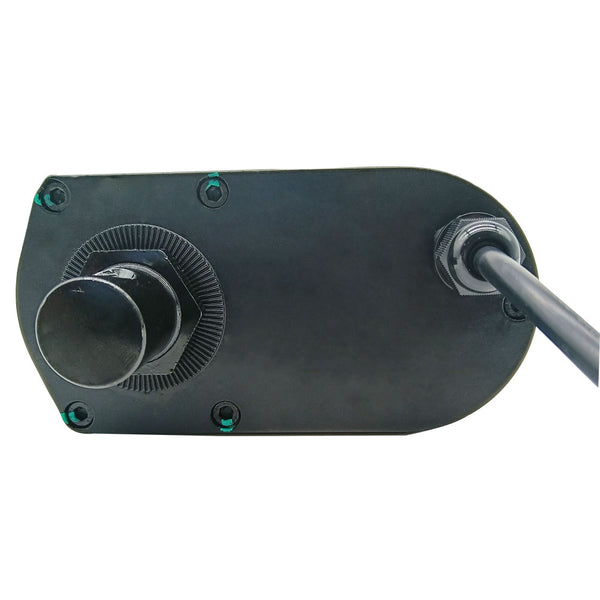

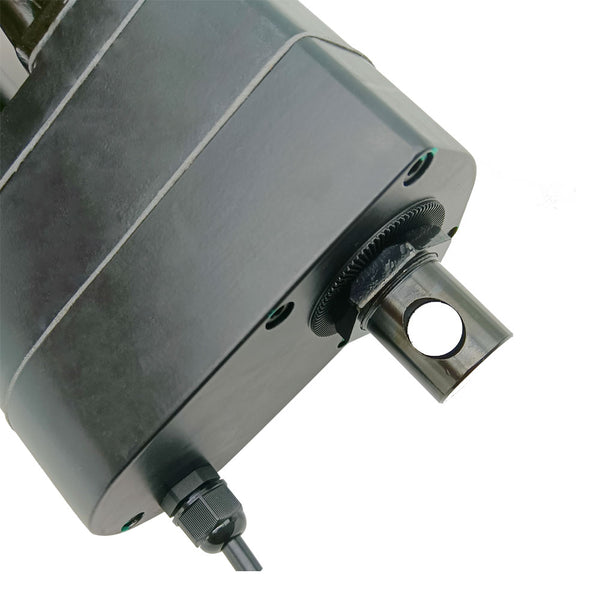

Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

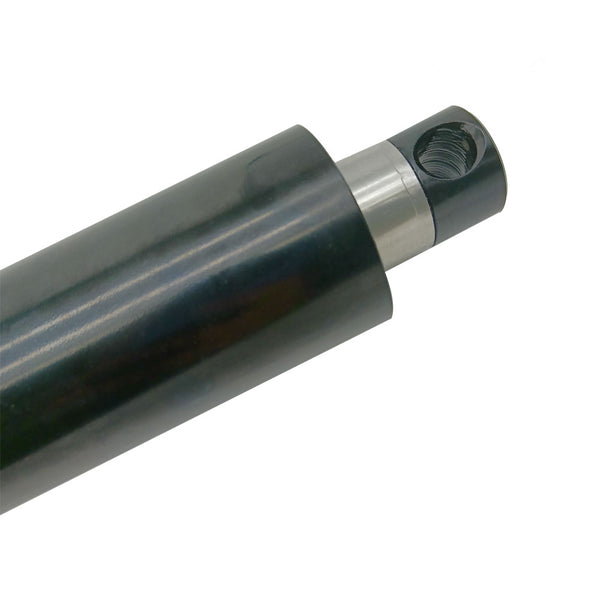

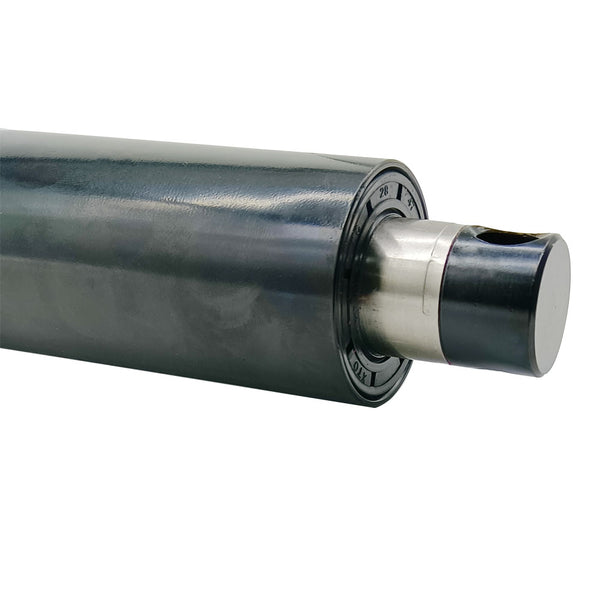

Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 8000N / 800 kg / 1800 lbs
Options de vitesse multiples, de 5 mm/seconde à 60 mm/seconde
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, la vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Paramètres:
Tension de travail en option: CC 12V, CC 24V, CC 36V ou CC 48V
Longueur de course: 8 pouces ou 200 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s, 40±8mm/s, 60±12mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale : 8000N / 800 kg / 1800 lbs à 5 mm / seconde
La vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: environ 4A à 12V ou 2A à 24V
Courant de charge maximal: environ 20A à 12V ou 10A à 24V
Veuillez utiliser une alimentation 12V/20A ou 24V/10A pour alimenter un vérin électrique ou utilisez une alimentation 12V/50A ou 24V/20A pour alimenter deux vérins électriques.

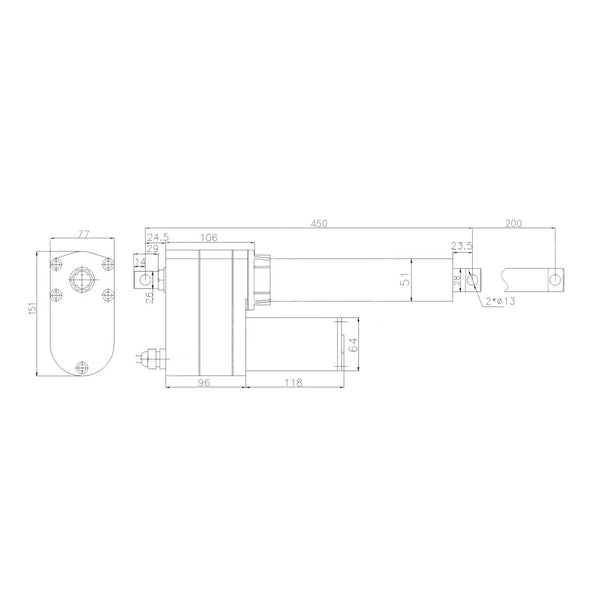

Diamètre de l'arbre: 28 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: acier inoxydable
Matériau de la tige de course: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches standard est facultative)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Opération:

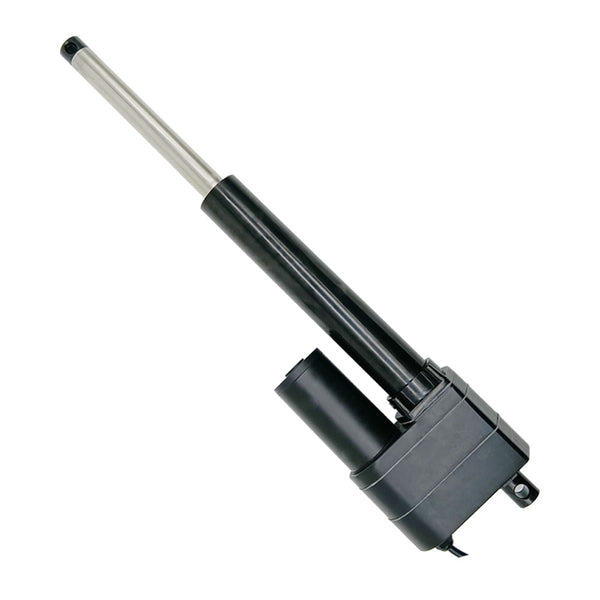

Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de course s'étendra vers l'extérieur; après avoir commuté la puissance dans le sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
|
Feuille de poussée et de vitesse |
|
| Vitesse | Poussée |
| 5mm/s | 8000N / 800 kg / 1800 lbs |
| 10mm/s | 5000N / 500 kg / 1100 lbs |
| 15mm/s | 4000N / 400 kg / 880 lbs |
| 20mm/s | 3000N / 300 kg / 660 lbs |
| 30mm/s | 2000N / 200 kg / 440 lbs |
| 40mm/s | 1500N / 150 kg / 330 lbs |
| 60mm/s | 500N / 50 kg / 110 lbs |
