12V Module de Temps avec 2 Canaux 10A Sortie Relais

Prix régulier €30,00

Frais de port calculés à la caisse.

Application:
Ce CC 7~27V 10A 2 canaux module relais temps ou interrupteur retard temps, avec deux voies sorties relais. Pour contrôle en boucle infinie mouvements d'extension et de rétraction de l'actionneur linéaire(vérin électrique). Jusqu'à ce que l'alimentation électrique du module soit déconnectée, l'actionneur linéaire cesse de fonctionner.

Paramètres de Module:
Tension de fonctionnement: CC7V~27V
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Canal: 2 Canaux
Courant de charge maximum du relais: 10A / chaque canal
Temps du délai réglable: 0 secondes ~ 999 minutes
Gamme de fils pour les bornes: 22-12 AWG
Dimension: 87mm x 47mm x 18 mm

Utilisation:
Le module de temps peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le module de temps est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes « NO » et « COM » sont Normalement Ouvert; Les bornes « NC » et « COM » sont Normalement Fermé.

Câblage:
A) Contrôler deux moteurs CC pour les faire tourner dans un sens.
Mais le courant de démarrage de chaque moteur CC ne peut pas dépasser 10A.
Faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la bornes «+», « NO1 », et « NO2 » du module;
2) Connecter le pôle négatif de l'alimentation en CC à la borne «-» du module et le pôle négatif de deux moteurs CC;
3) Connecter le pôle positif de deux moteurs CC à la bornes « COM1 » et « COM2 » du module.


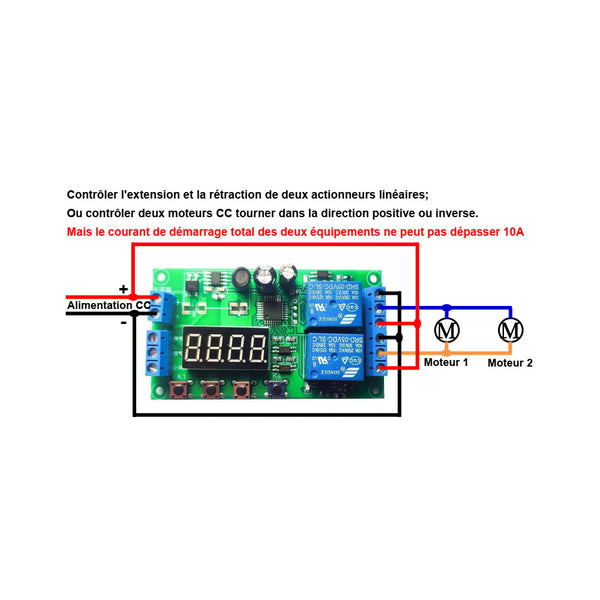

B) Contrôler l'extension et la rétraction de un ou plusieurs actionneurs linéaires;
Ou contrôler un ou plusieurs moteurs CC tourner dans la direction positive ou inverse.
Mais leur courant de démarrage total ne peut pas dépasser 10A.
Faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la bornes «+», « NO1 », et « NO2 » du module;
2) Connecter le pôle négatif de l'alimentation en CC à la borne «-», « NC1 », et « NC2 » du module;
3) Connecter le moteur CC ou actionneur linéaire aux bornes « COM1 » et « COM2 » du module. Vous pouvez échanger ses deux câbles pour changer le sens de travail de l'appareil.


C) Contrôler deux moteurs CA pour les faire tourner dans un sens.
Mais le courant de démarrage de chaque moteur CA ne peut pas dépasser 10A.
Faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne «+» du module;
2) Connecter le pôle négatif de l'alimentation en CC à la borne «-» du module;
3) Connecter le fil de phase de l'alimentation CA à la bornes « NO1 » et « NO2 » du module;
4) Connecter le fil neutre de l'alimentation CA à le fil neutre du deux moteurs CA;
5) Connecter le fil de phase du deux moteurs CA à la bornes « COM1 » et « COM2 » du module.


D) Contrôler un ou plusieurs moteurs CA tourner dans la direction positive ou inverse.
Mais leur courant de démarrage total ne peut pas dépasser 10A.
Faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne «+» du module;
2) Connecter le pôle négatif de l'alimentation en CC à la borne «-» du module;
3) Connecter le fil de phase de l'alimentation CA à la bornes « NO1 » et « NO2 » du module;
4) Connecter le fil neutre de l'alimentation CA à la bornes commune du moteur CA;
5) Connecter les deux câbles de commande du moteur CA aux bornes « COM1 » et « COM2 » du module. Vous pouvez échanger ses deux câbles pour changer le sens de travail de l'appareil.

Régler le temps de travail du module relais temps
1) Après la mise sous tension du module, l'affichage numérique sur le module affiche « ---- », indiquant qu'il est entré dans l'état de veille.

2) Régler le mode « P-48 » de fonctionnement du module
Presser et maintenez le bouton « K1 » sur le module pour 1 seconde, l'affichage numérique sur le module affiche « P-XX »;
Le bouton « K2 » est de définir le mode principal (P-1 à P-4); Presser sur le bouton « K2 » jusqu'à ce que l'affichage numérique affiche "P-4X";
Le boutons « K3 » et « K4 » sont de régler le nombre le plus à droite de l'affichage numérique (1 à 8); Presser sur le bouton « K3 » ou « K4 » jusqu'à ce que l'affichage numérique affiche "P-48".

3) Régler le temps de fonctionnement et temps de fonctionnement interdits du relais 1 sur le module.
Après avoir terminé la deuxième étape, presser le bouton « K1 » encore une fois, l'affichage numérique sur le module affiche « A001 », Indique qu'il est le temps de fonctionnement des relais 1; Presser sur le bouton « K2 » et « K3 » pour régler cette temps; Presser sur le bouton « K4 » pour régler l'unité de temps (L'affichage numérique affiche « A001 », et l'unité est en secondes, L'affichage numérique affiche « A001. », et l'unité est en minutes).
Après avoir réglé le temps de fonctionnement des relais 1, presser le bouton « K1 » encore une fois, l'affichage numérique sur le module affiche « b001 », Indique qu'il est le temps de fonctionnement interdits du relais 1; Presser sur le bouton « K2 » et « K3 » pour régler cette temps; Presser sur le bouton « K4 » pour régler l'unité de temps (L'affichage numérique affiche « b001 », et l'unité est en secondes, L'affichage numérique affiche « b001. », et l'unité est en minutes).

4) Régler le temps de fonctionnement et temps de fonctionnement interdits du relais 2 sur le module.
Après avoir terminé la troisième étape, presser le bouton « K1 » encore une fois, l'affichage numérique sur le module affiche « C001 », Indique qu'il est le temps de fonctionnement des relais 2; Presser sur le bouton « K2 » et « K3 » pour régler cette temps; Presser sur le bouton « K4 » pour régler l'unité de temps (L'affichage numérique affiche « C001 », et l'unité est en secondes, L'affichage numérique affiche « C001. », et l'unité est en minutes).
Après avoir réglé le temps de fonctionnement des relais 2, presser le bouton « K1 » encore une fois, l'affichage numérique sur le module affiche « d001 », Indique qu'il est le temps de fonctionnement interdits du relais 2; Presser sur le bouton « K2 » et « K3 » pour régler cette temps; Presser sur le bouton « K4 » pour régler l'unité de temps (L'affichage numérique affiche « d001 », et l'unité est en secondes, L'affichage numérique affiche « d001. », et l'unité est en minutes).

5) Après avoir terminé la quatrième étape, presser le bouton « K1 » encore une fois, l'affichage numérique sur le module affiche « ---- », indique que la configuration de le temps est terminée.

Mode « P-48 » de fonctionnement du module
Le module est connecté à l'alimentation et mis sous tension.
Le relais 1 sur le module est activé pour A secondes ou minutes;
Le relais 1 sur le module est désactivé pour B secondes ou minutes;
Le relais 2 sur le module est activé pour C secondes ou minutes;
Le relais 2 sur le module est désactivé pour D secondes ou minutes;
Cycle de fonctionnement dans cet ordre jusqu'à l'alimentation du module est désactivé.
