Application:
Ce 2000 Mètres 1 canal CA 220V haute puissance 30A sortie relais kit interrupteur télécommande sans fil avec récepteur étanche et émetteur radio.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance contrôler CC ou CA équipements sur la terre, l'eau et l'air, par exemple, longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA 100V~240V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec protection contre les courants inverses.
Un émetteur peuvent contrôler plusieurs récepteurs en même temps.
Plusieurs émetteurs peuvent contrôler un récepteur.
Paramètres de Récepteur:
Modèle: S1PU-AC-ANT3
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Canaux: 1 canal
3 Modes de contrôle: Autoblocage, Momentané, Interblocage.
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 30A
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 90mm x 59mm x 18mm
Dimension de Case: 100mm x 68mm x 50mm

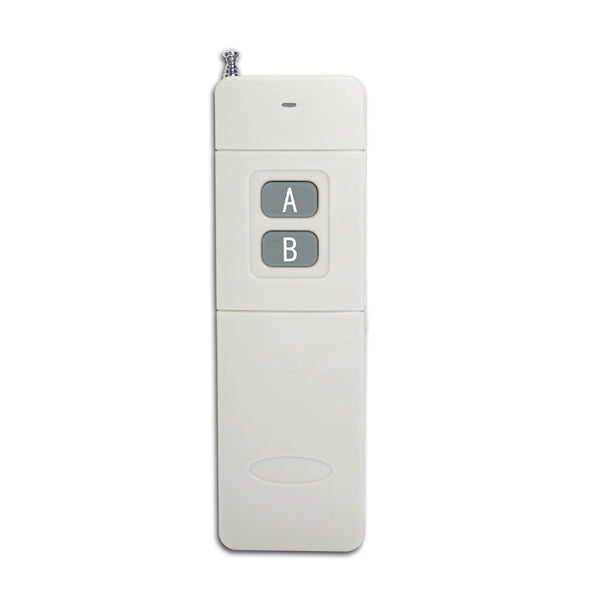

Paramètres de l'émetteur:
Modèle: 0021023 (CB-1) / 0021024 (CB-2)
Canal/bouton: 1 (CB-1) / 2 (CB-2)
Symbole de bouton: sans (CB-1) / A, B (CB-2)
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433.92 MHz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
data-mce-fragment="1">Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle HR-1 (50 mètres), C-1 (100 mètres), CP-1 (500 mètres), ou CB-1 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle HR-2 (50 mètres), C-2 (100 mètres), CP-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Gamme de Travail:
AAvec un émetteur (par exemple CB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal.

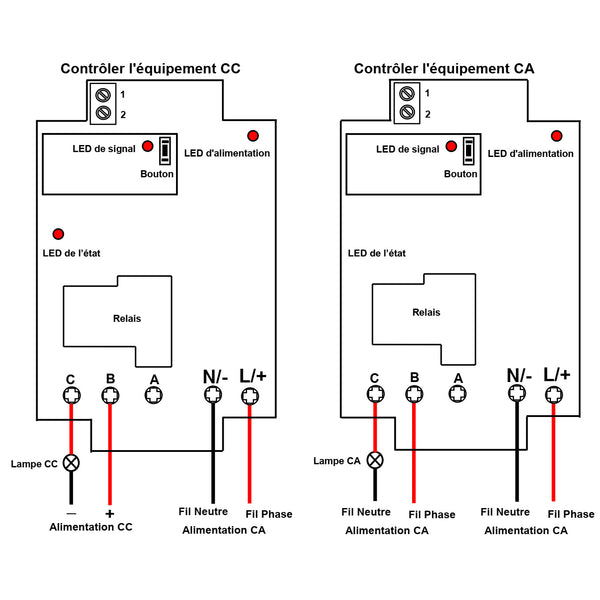

Utilisation:
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et C sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (Travailler avec émetteur CB-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Presser le bouton de l'émetteur: Le relais du récepteur est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe connectée est allumée.
Presser le bouton encore une fois: Le relais du récepteur est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe connectée est éteinte.
2) Réglage du mode momentané (Travailler avec émetteur CB-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Presser et maintenez le bouton de l'émetteur: Le relais du récepteur est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe connectée est allumée.
Relâcher le bouton: Le relais du récepteur est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe connectée est éteinte.
3) Réglage du mode d'interblocage (Travailler avec émetteur CB-2): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Presser le bouton A de l'émetteur: Le relais du récepteur est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe connectée est allumée.
Presser le bouton B de l'émetteur: Le relais du récepteur est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe connectée est éteinte.
Contenu:
1 x Récepteur: S1PU-AC-ANT3
1 x Émetteurs (Télécommande): CB-1 / CB-2
1 x Manuel d’utilisateur
