Application:
Pour longue portée commande extension et de rétraction de l'actionneur linéaire vérin électrique CC 12V 24V.
Caractéristique:
Commande sans fil
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter en utilisant les boutons du récepteur ou par l'émetteur.
Avec trois boutons manuels: vous pouvez contrôler le vérin électrique par des boutons manuels.
Avec bornes de contrôle de limite: Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le vérin électrique.
Paramètres de Récepteur:
Modèle: S1PF3-DC12 / S1PF3-DC24
Tension de fonctionnement: 12V±1V CC (S1PF3-DC12), 24V±1V CC (S1PF3-DC24)
Sortie: 12V±1V CC (S1PF3-DC12), 24V±1V CC (S1PF3-DC24)
Courant de repos: 5mA
Courant nominal: 15A, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.
2 Modes Sélectionnables: Interblocage, Momentané
Fréquence de travail: 433MHz
Dimensions de la boîte: 100 x 67 x 39 mm
Paramètres du l'émetteur:
Modèle: 0021052 (CV-6-2)
Canal/bouton: 6
Symbole de bouton: ▲, ▲, ▼, ▼, ■, ■
Voltage de travail: 12V (1 x 23A -12V batterie)
Fréquence de travail: 433MHz
Distance d’émission: 500m (théoriquement )
Mode de modulation: ASK
Dimension unitaire: 110 x 50 x18 mm
Portée et optimisation du signal:
Avec l'émetteur CV-6-2, la distance de travail maximale peut atteindre environ 500 mètres en champ libre sans obstacle ni interférence. Dans la pratique, les murs, cloisons ou interférences radio réduisent cette portée. Pour augmenter la distance de réception, vous pouvez installer une antenne externe sur le récepteur.
Utilisation:
Le récepteur peut être utilisé pour contrôler vérin électrique en CC 12V / 24V.
Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC.
Si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC.
Câblage:

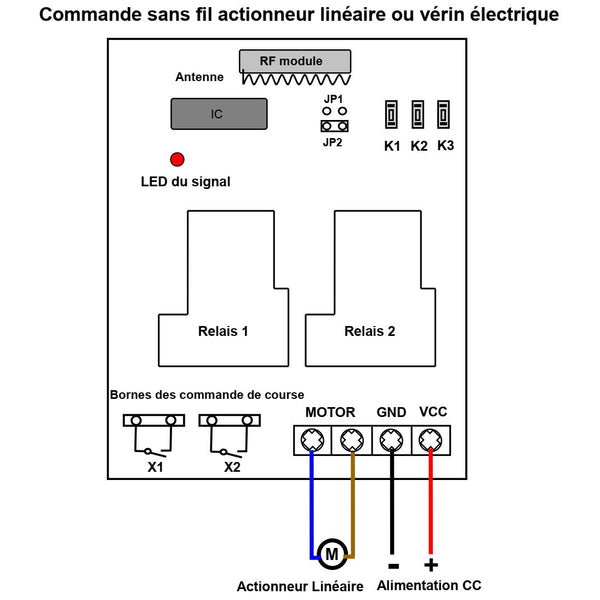

1) Connectez le pôle positif de l'alimentation en CC à la borne <VCC> de l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne <GND> de l'entrée.
2) Connectez deux fils du vérin électrique aux bornes <Motor>, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage: Connecter cavalier JP1
Presser le bouton gauche ▲ de l'émetteur: Le vérin électrique relié au récepteur 1 s'étend vers l'extérieur.
Presser le bouton gauche ▼ de l'émetteur: Le vérin électrique relié au récepteur 1 se rétracte vers l'intérieur.
Presser le bouton gauche ■ de l'émetteur: Le vérin électrique relié au récepteur 1 s'arrête.
Presser le bouton droit ▲ de l'émetteur: Le vérin électrique relié au récepteur 2 s'étend vers l'extérieur.
Presser le bouton droit ▼ de l'émetteur: Le vérin électrique relié au récepteur 2 se rétracte vers l'intérieur.
Presser le bouton droit ■ de l'émetteur: Le vérin électrique relié au récepteur 2 s'arrête.
Le fonctionnement par les boutons manuels du récepteur:
Presser le bouton K3 du récepteur: Le vérin électrique s'étend.
Presser le bouton K1 du récepteur: Le vérin électrique se rétracte.
Presser le bouton K2 du récepteur: Le vérin électrique s'arrête.
2) Réglage du mode momentané: Connecter cavalier JP2.
Presser et maintenez le bouton gauche ▲ de l'émetteur: Le vérin électrique connecté au récepteur 1 s'étend vers l'extérieur.
Relâcherle bouton gauche ▲ de l'émetteur: Le vérin électrique connecté au récepteur 1 s'arrête.
Presser et maintenez le bouton gauche ▼ de l'émetteur: Le vérin électrique connecté au récepteur 1 se rétracte vers l'intérieur.
Relâcher le bouton gauche ▼ de l'émetteur: Le vérin électrique connecté au récepteur 1 s'arrête.
Presser et maintenez le bouton droit ▲ de l'émetteur: Le vérin électrique connecté au récepteur 2 s'étend vers l'extérieur.
Relâcher le bouton droit ▲ de l'émetteur: Le vérin électrique connecté au récepteur 2 s'arrête.
Presser et maintenez le bouton droit ▼ de l'émetteur: Le vérin électrique connecté au récepteur 2 se rétracte vers l'intérieur.
Relâcher le bouton droit ▼ de l'émetteur: Le vérin électrique connecté au récepteur 2 s'arrête.
Le fonctionnement par les boutons manuels du récepteur:
Presser et maintenez le bouton K3 du récepteur: Le vérin électrique s'étend.
Relâcher le bouton k3: Le vérin électrique s'arrête.
Presser et maintenez le bouton K1 du récepteur: Le vérin électrique se rétracte.
Relâcher le bouton k1: Le vérin électrique s'arrête.
Les bornes de contrôle de limite:
Le récepteur a des bornes des commande de course <X1>et <X2>, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le vérin électrique.
Contenu du colis:
2 x Récepteur: S1PF3-DC12 ou S1PF3-DC24
1 x Émetteur: CV-6-2
1 x manuel d'utilisation
