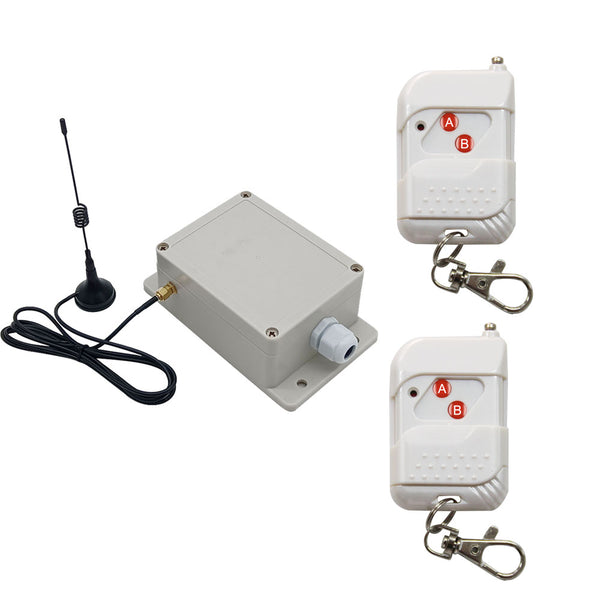

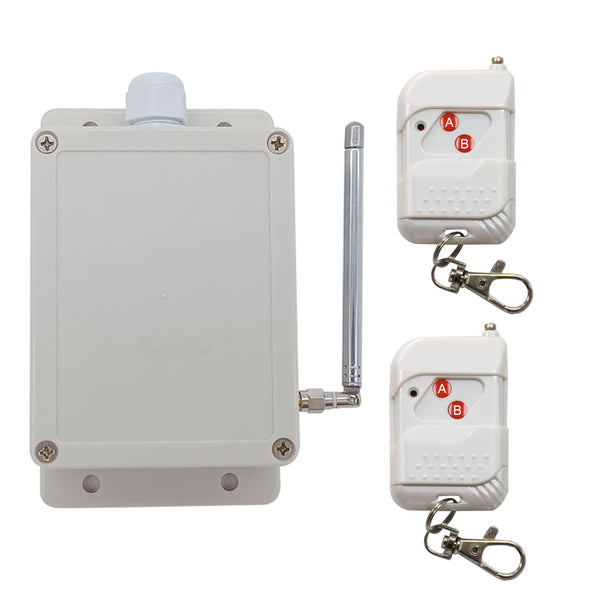

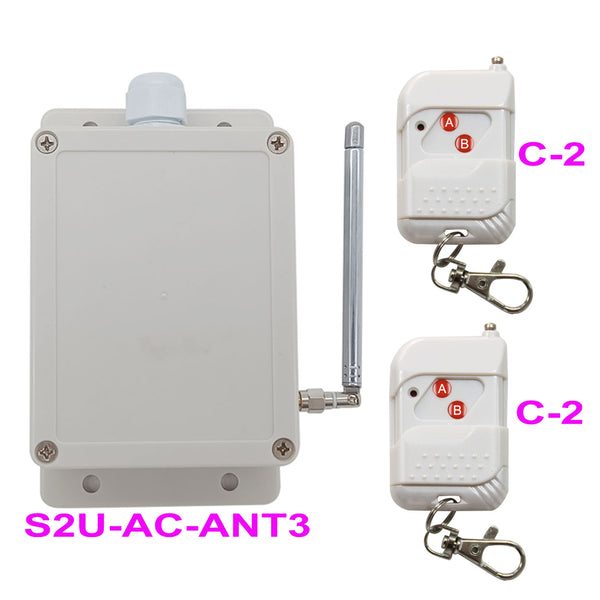

Contenu:
1 x Récepteur: S2U-AC-ANT3
2 x Émetteurs (Télécommande): C-2
1 x Manuel d’utilisateur
Application:
Pour longue portée commande équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, vérin électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

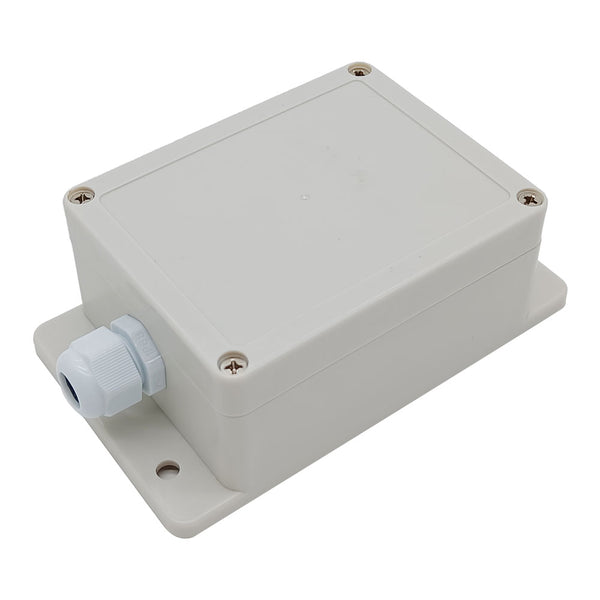

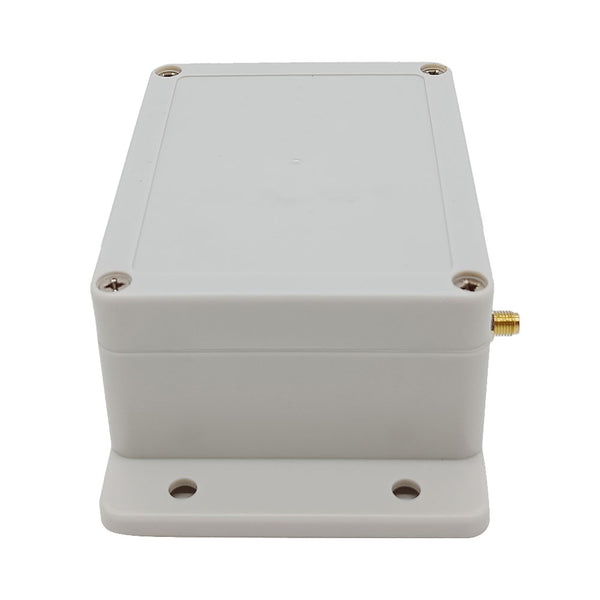

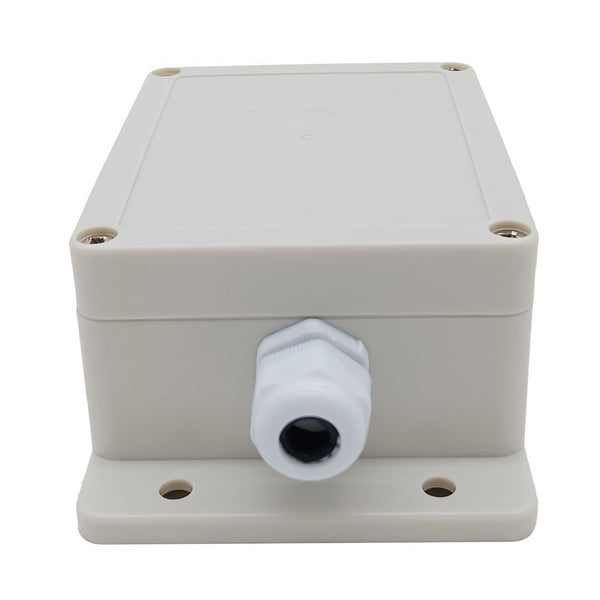

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.

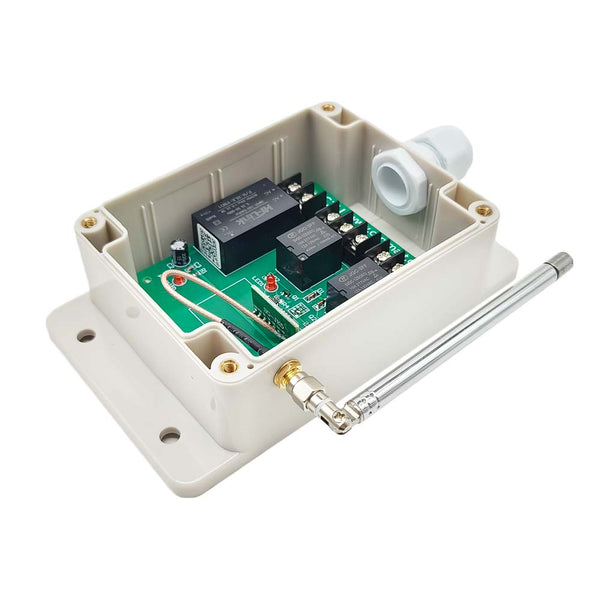

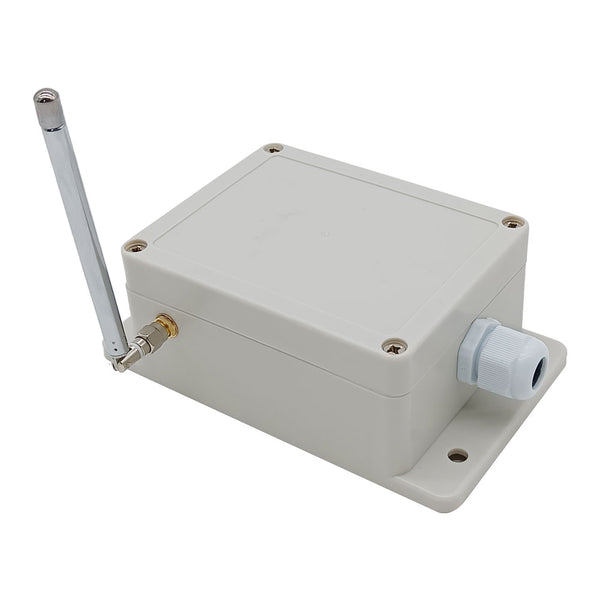

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.

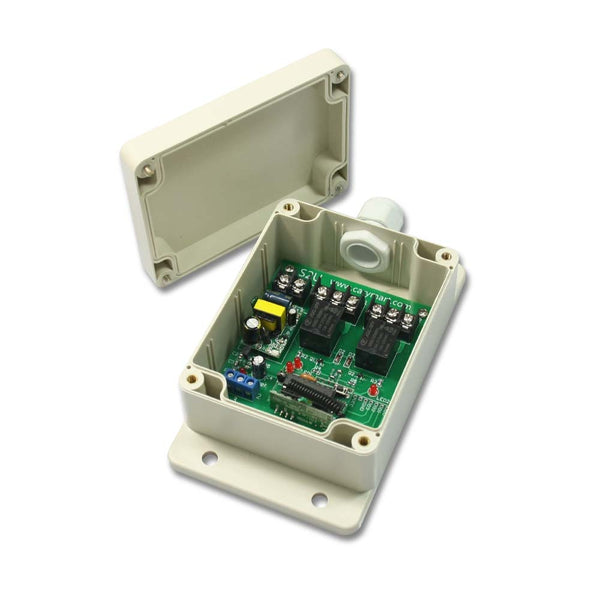

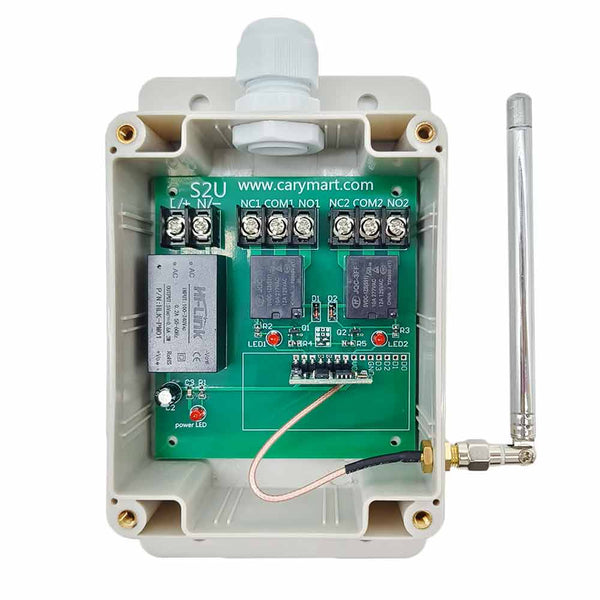

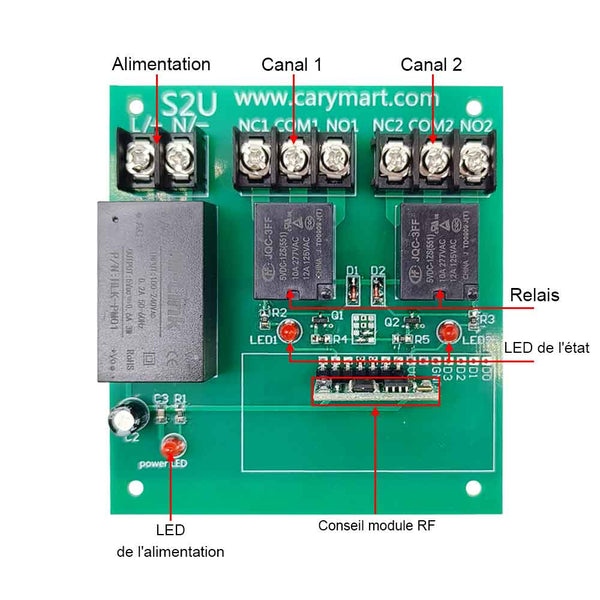

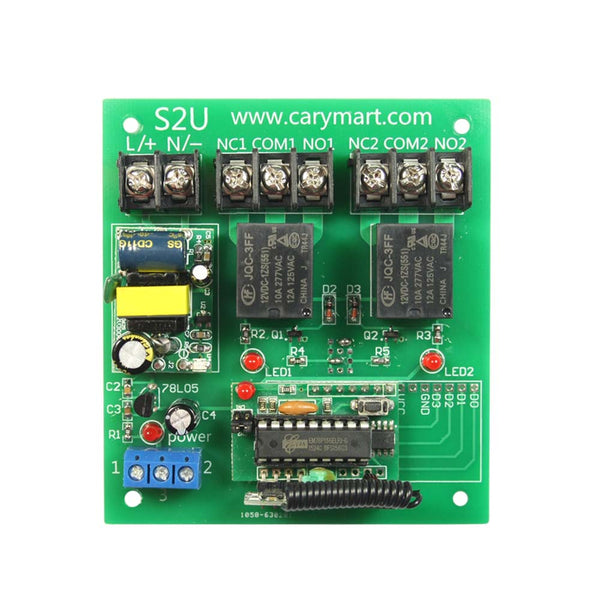

Récepteur:
Modèle: S2PU-AC-ANT3
Tension de fonctionnement: Compatible avec CA 100V~240V
Type de sortie: Sortie contact sec (Avec bornes normalement ouvertes et normalement fermées)
Canal: 2 Voies
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 88 x 80 x 18 mm
Dimension de Case: 153 x 90 x 55 mm

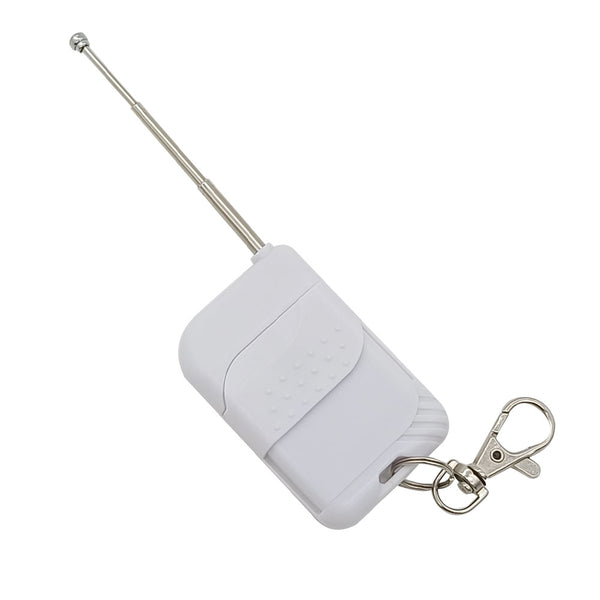

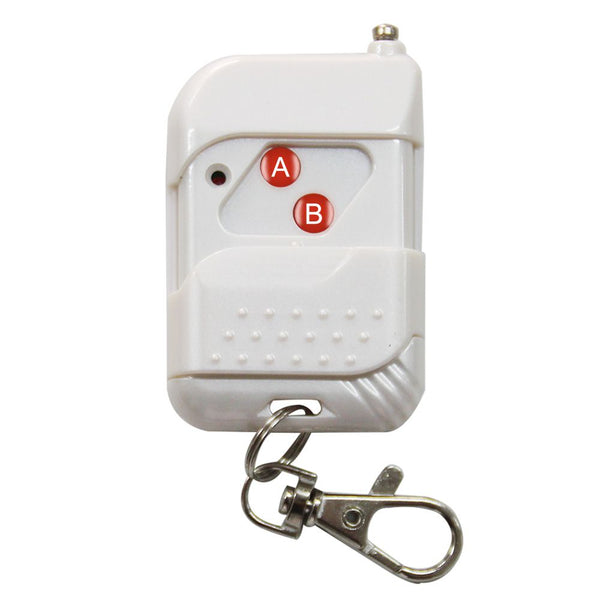

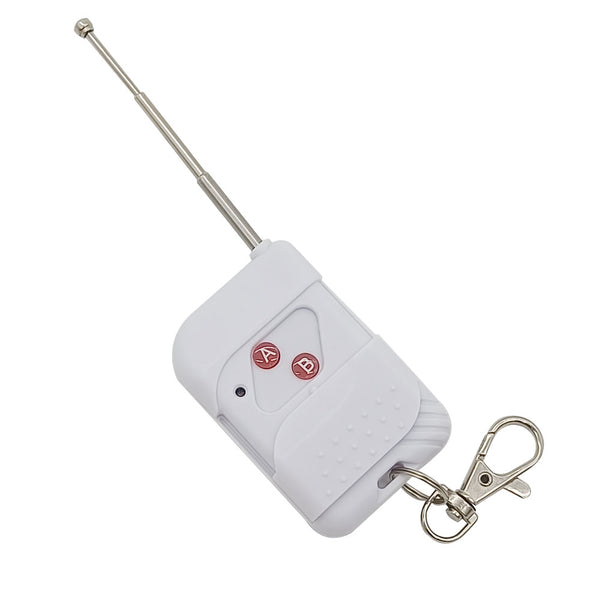

Émetteur:
Modèle: 0021001 (C-2)
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 6mA
Fréquence de travail: 433MHz
Distance d’émission: 100m / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58 x 39 x 16 mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané, il devrait fonctionner avec un émetteur avec 2 boutons, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), or CD-2 (Étanche, Industriel, 1000 mètres), et CB-2 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec 3 boutons, par exemple modèle C-3 (100 mètres), et CB-3 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

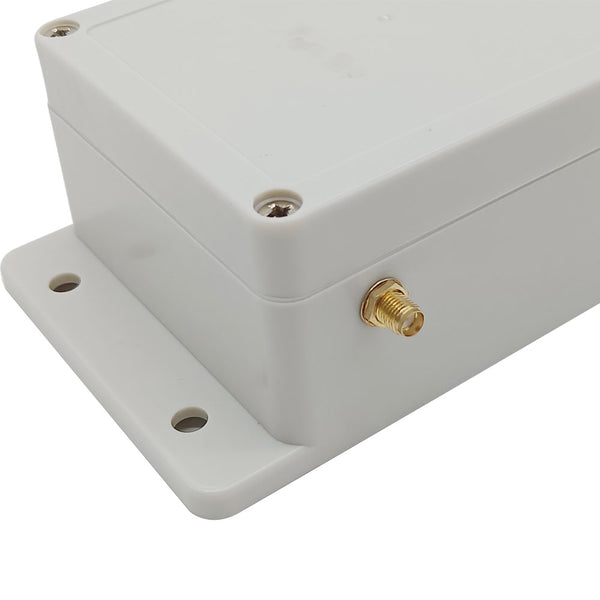

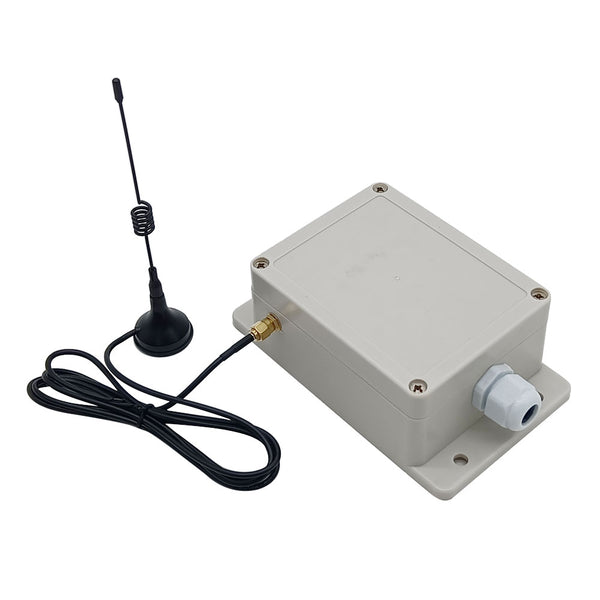

Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation:

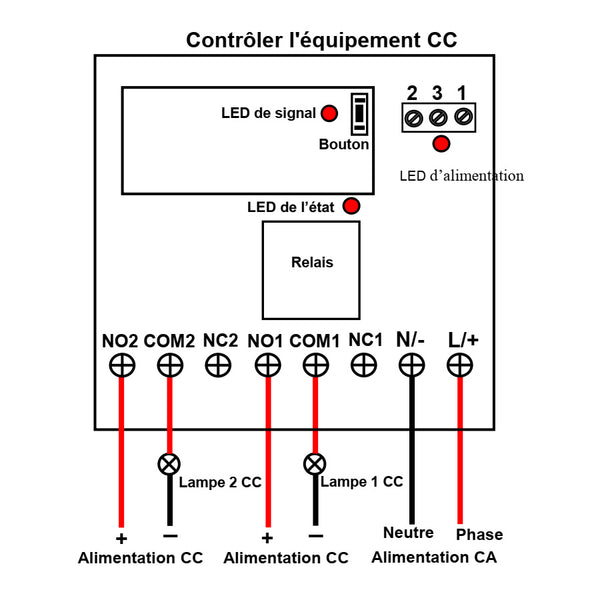

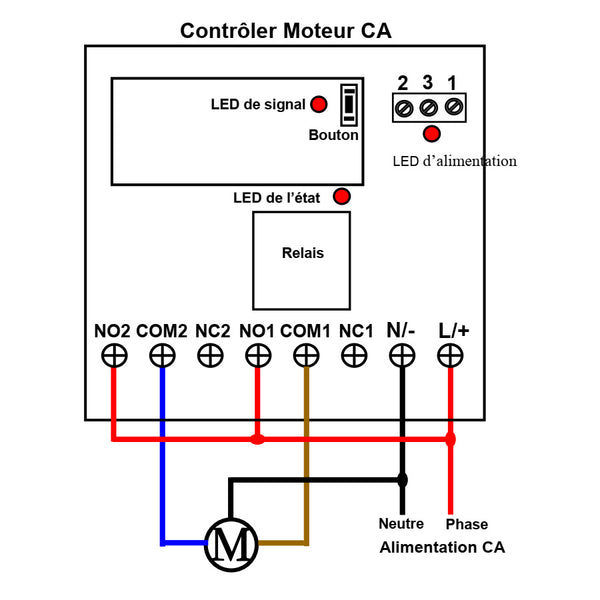

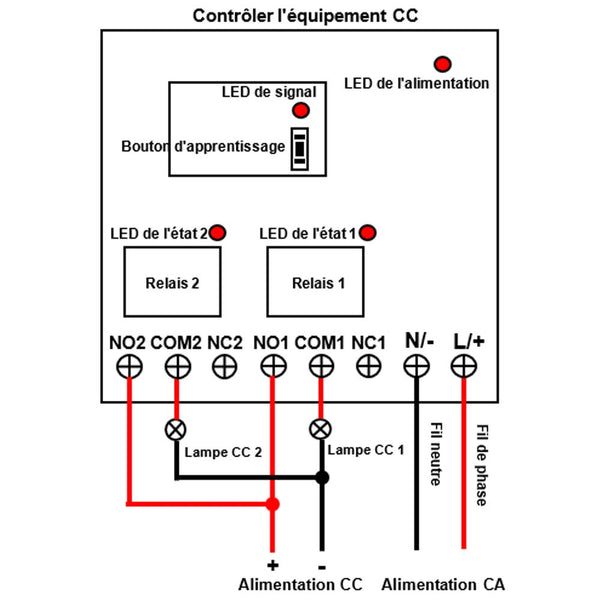

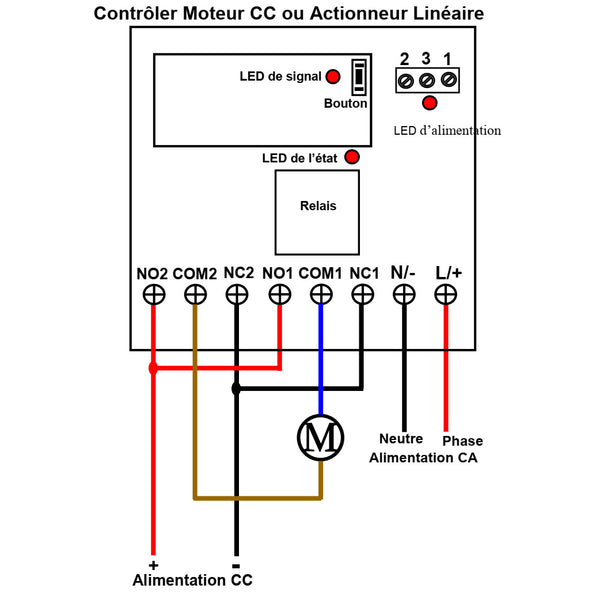

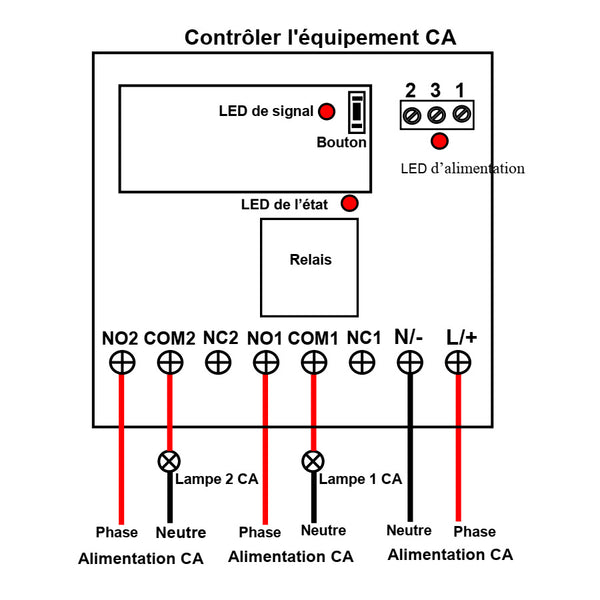

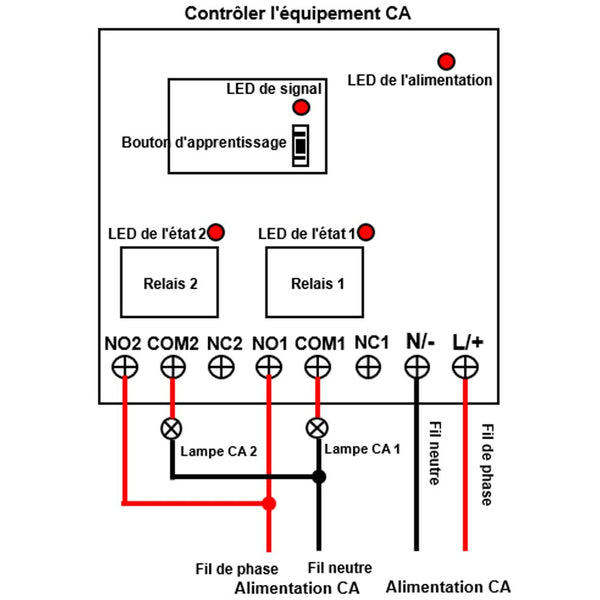

Le récepteur peut être utilisés pour contrôler les équipements CC et CA.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes « COM » et « NO » sont Normalement Ouvert; Les bornes « COM » et « NC » sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-2:
Presser et maintenez le bouton A sur l'émetteur: Le relais 1 du récepteur est activé (connecter les bornes « COM1 » et « NO1 », et déconnecter les bornes « COM1 » et « NC1 »), et la lumière 1 connectée est allumée.
Relâchez le bouton A: Le relais 1 du récepteur est désactivé (déconnecter les bornes « COM1 » et « NO1 », et connecter les bornes « COM1 » et « NC1 »), et la lumière 1 connectée est éteinte.
Presser et maintenez le bouton B sur l'émetteur: Le relais 2 du récepteur est activé (connecter les bornes « COM2 » et « NO2 », et déconnecter les bornes « COM2 » et « NC2 »), et la lumière 2 connectée est allumée.
Relâchez le bouton B: Le relais 2 du récepteur est désactivé (déconnecter les bornes « COM2 » et « NO2 », et connecter les bornes « COM2 » et « NC2 »), et la lumière 2 connectée est éteinte.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-2:
Presser le bouton A de l'émetteur: le relais 1 du récepteur est activé (connecter les bornes « COM1 » et « NO1 », et déconnecter les bornes « COM1 » et « NC1 »), et la lumière 1 connectée est allumée.
Presser le bouton A encore une fois: le relais 1 du récepteur est désactivé (déconnecter les bornes « COM1 » et « NO1 », et connecter les bornes « COM1 » et « NC1 »), et la lumière 1 connectée est éteinte.
Presser le bouton B de l'émetteur: le relais 2 du récepteur est activé (connecter les bornes « COM2 » et « NO2 », et déconnecter les bornes « COM2 » et « NC2 »), et la lumière 2 connectée est allumée.
Presser le bouton B encore une fois: le relais 2 du récepteur est désactivé (déconnecter les bornes « COM2 » et « NO2 », et connecter les bornes « COM2 » et « NC2 »), et la lumière 2 connectée est éteinte.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-3:
Presser le bouton A de l'émetteur: le relais 1 du récepteur est activé (connecter les bornes « COM1 » et « NO1 », et déconnecter les bornes « COM1 » et « NC1 »), et la lumière 1 connectée est allumée; Le relais 2 du récepteur est désactivé (déconnecter les bornes « COM2 » et « NO2 », et connecter les bornes « COM2 » et « NC2 »), et la lumière 2 connectée est éteinte.
Presser le bouton B de l'émetteur: le relais 2 du récepteur est activé (connecter les bornes « COM2 » et « NO2 », et déconnecter les bornes « COM2 » et « NC2 »), et la lumière 2 connectée est allumée; Le relais 1 du récepteur est désactivé (déconnecter les bornes « COM1 » et « NO1 », et connecter les bornes « COM1 » et « NC1 »), et la lumière 1 connectée est éteinte.
Presser le bouton C de l'émetteur: le relais 1 et 2 du récepteur est désactivé (déconnecter les bornes « COM » et « NO », et connecter les bornes « COM » et « NC »), et la lumières connectée est éteinte.
