2 Canaux Interrupteur Sans Fil Avec Télécommande Pour Moteur Électrique 220V (Modèle: 0020681)

Prix régulier €103,00

Frais de port calculés à la caisse.
Application:
Il peut être utilisé dans les volets roulants, portes roulantes, écrans de projection, des auvents, des treuils, des convoyeurs ou d'autres équipements avec les moteurs CA.
Il peut longue portée contrôler rotation positive ou inverse des deux moteurs électrique CA 220V.

Caractéristique:
Commande sans fil, facile à installer.
Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de course ou des capteurs pour arrêter le moteur.
Avec bornes des commande filaire: Vous pouvez connecter des interrupteur manuels ou de dispositifs externes (avecle signal de sortie de niveau faible, tels que les capteurs) pour contrôler le moteur.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le RF signal sans fil peut pénétrer les murs, les planchers,les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur travaille uniquement avec l'émetteurs qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

Paramètres du récepteur:
Modèle: S2PF-AC220
Modes de contrôle: Interblocage et Momentané.
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433MHz
Canaux: 2 CH, il peut travailler avec 2 moteurs CA
Courant statique: ≤ 6mA
Courant maximal de travail: 30A / chaque canal, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.
Dimension de PCB: 170mm x 109mm x 25mm
Dimension de Boîtier: 200mm x 120mm x 53mm

Paramètres du l'émetteur:
Modèle: 0021052 (CV-6-2)
Canal/bouton: 6
Symbole de bouton: ▲, ▲, ▼, ▼, ■, ■
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 110mm x 50mm x18mm

Correspondant à la télécommande ou de l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. Par exemple modèle CV-6-2 (500 mètres), ou CB-6 (1000 mètres) etc.

Gamme de travail:
Avec un émetteur (par exemple CV-6-2) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-6.

Réglage les modes différents de contrôle:
1) Réglage du mode de momentané (avec l'émetteur CV-6-2): Seulement connecter cavalier -1 (CN1):
Presser et maintenez le bouton ▲ à gauche de la télécommande: Le moteur 1 connecté au interrupteur sans fil tourne dans le sens positif;
Relâcher le bouton ▲ à gauche, Le moteur 1 connecté au interrupteur sans fil est éteint.
Presser et maintenez le bouton ▼ à gauche de la télécommande: Le moteur 1 connecté au interrupteur sans fil tourne dans le sens inverse;
Relâcher le bouton ▼ à gauche, Le moteur 1 connecté au interrupteur sans fil est éteint.

Presser et maintenez le bouton ▲ sur la droite: Le moteur 2 connecté au interrupteur sans fil tourne dans le sens positif;
Relâcher le bouton ▲ sur la droite, Le moteur 2 connecté au interrupteur sans fil est éteint.
Presser et maintenez le bouton ▼ sur la droite de la télécommande: Le moteur 2 connecté au interrupteur sans fil tourne dans le sens inverse;
Relâcher le bouton ▼ sur la droite, Le moteur 2 connecté au interrupteur sans fil est éteint.

2) Réglage du mode de Interblocage (avec l'émetteur CV-6-2): Ne pas connecter cavalier -1 (CN1) et cavalier -2 (CN2):
Presser le bouton ▲ à gauche de la télécommande: Le moteur 1 connecté au interrupteur sans fil tourne dans le sens positif.
Presser le bouton ▼ à gauche de la télécommande: Le moteur 1 connecté au interrupteur sans fil tourne dans le sens inverse.
Presser le bouton ■ à gauche de la télécommande: Le moteur 1 connecté au interrupteur sans fil est éteint.
Presser le bouton ▲ sur la droite de la télécommande: Le moteur 2 connecté au interrupteur sans fil tourne dans le sens positif.
Presser le bouton ▼ sur la droite de la télécommande: Le moteur 2 connecté au interrupteur sans fil tourne dans le sens inverse.
Presser le bouton ■ sur la droite de la télécommande: Le moteur 2 connecté au interrupteur sans fil est éteint.

Les bornes des commande de limite:
Les bornes des commande de limite sont normalement ouvert, vous pouvez connecter des interrupteur de fin de course ou des capteurs (normalement ouvert) aux bornes 1, 2, 3 et 4, puis vous pouvez utiliser des interrupteurs de course ou des capteurs pour arrêter le moteur.

Quand le moteur 1 tourne dans le sens direct, si connecter deux bornes COM et 1, le moteur 1 arrêtera automatiquement.
Quand le moteur 1 tourne dans le sens inverse, si connecter deux bornes COM et 2, le moteur 1 arrêtera automatiquement.
Quand le moteur 2 tourne dans le sens direct, si connecter deux bornes COM et 3, le moteur 2 arrêtera automatiquement.
Quand le moteur 2 tourne dans le sens inverse, si connecter deux bornes COM et 4, le moteur 2 arrêtera automatiquement.

Bornes des commande filaire:
Vous pouvezconnecter les interrupteurs manuels ou de dispositifs externes (avecle signal de sortie de niveau faible, tels que les capteurs) pour contrôler le moteur.
1) Entrée de signal:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) aux bornes "COM", "Signal 1", "Signal 2", "Signal 3", "Signal 4", puis le signal de sortie des équipements externes peut contrôler les 4 Sortie du récepteur.
Quand le équipement externe sortie un signal deniveau faible aux bornes "COM" et "Signal 1",le moteur 1 tourne dans le sens direct.
Quand le équipement externe sortie un signal deniveau faible aux bornes "COM" et "Signal 2",le moteur 1 tourne dans le sens inverse.
Quand le équipement externe sortie un signal deniveau faible aux bornes "COM" et "Signal 3",le moteur 2 tourne dans le sens direct.
Quand le équipement externe sortie un signal deniveau faible aux bornes "COM" et "Signal 4",le moteur 2 tourne dans le sens inverse.

2) Les interrupteurs manuels:
Vous pouvez connecter les interrupteurs manuels aux bornes "COM", "Signal 1", "Signal 2", "Signal 3", "Signal 4", puis vous pouvez utiliser le interrupteur manuel pour contrôler les Sortie du récepteur.
Quand connecter les bornes "Signal 1" et "COM", le relais 1 travaille. et quand déconnecter les bornes "Signal 1" et "COM", le relais 1 ne travaille pas, le moteur 1 arrêtera automatiquement.
Quand connecter les bornes "Signal 2" et "COM", le relais 2 travaille. et quand déconnecter les bornes "Signal 2" et "COM", le relais 2 ne travaille pas, le moteur 1 arrêtera automatiquement.
Quand connecter les bornes "Signal 3" et "COM", le relais 3 travaille. et quand déconnecter les bornes "Signal 3" et "COM", le relais 3 ne travaille pas, le moteur 2 arrêtera automatiquement.
Quand connecter les bornes "Signal 4" et "COM", le relais 4 travaille. et quand déconnecter les bornes "Signal 4" et "COM", le relais 4 ne travaille pas, le moteur 2 arrêtera automatiquement.

Contenu:

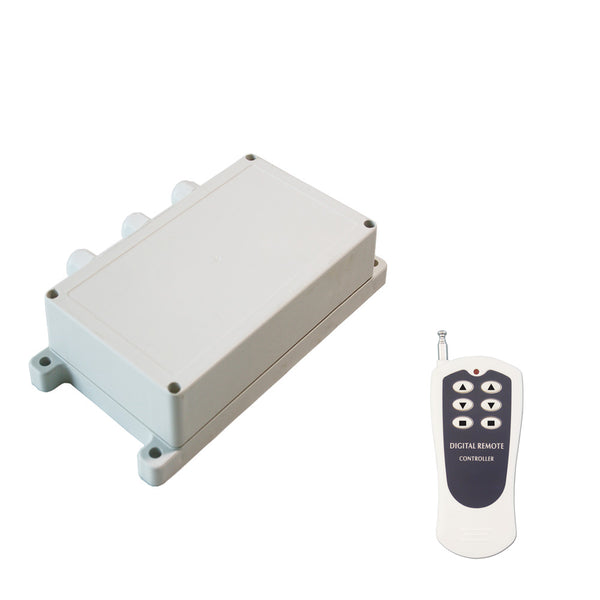

1 x Récepteur: S2PF-AC220
1 x Émetteur (Télécommande): CV-6-2
1 x Manuel d’utilisateur
