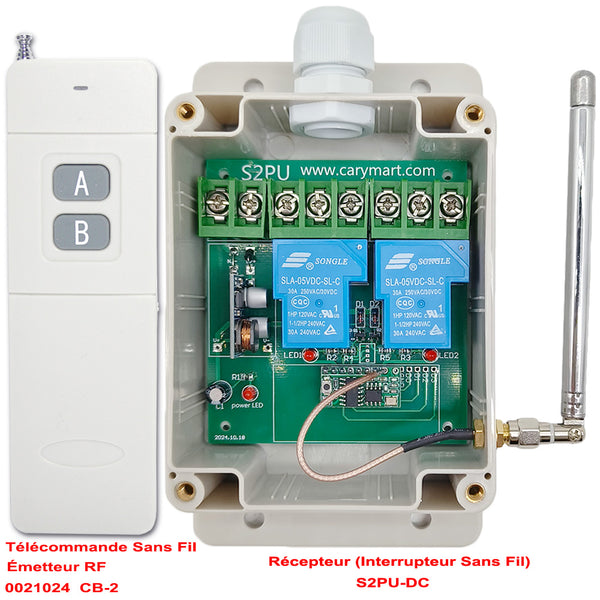

Contenu:
1 × Récepteur(Interrupteur): S2PU-DC-ANT3
1 x l'émetteur(Télécommande): CB-2
1 × Manuel d'utilisateur
Application:
Pour longue portée commande équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, vérin électrique, etc.
Caractéristiques:
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.

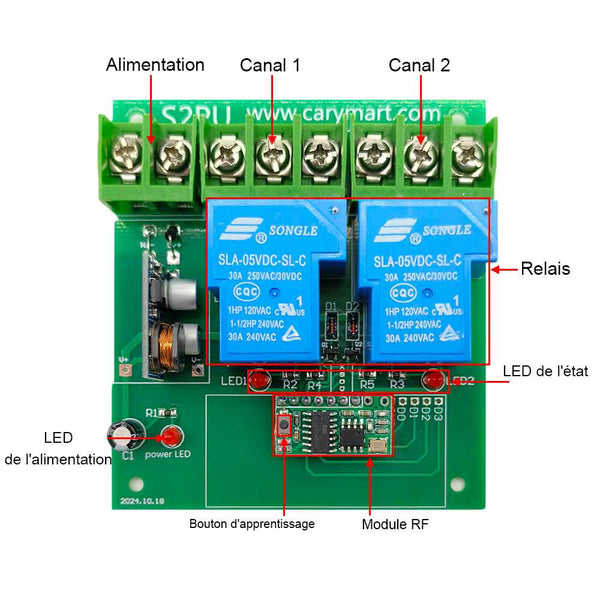

Récepteur:
Modèle: S2PU-DC-ANT3
Tension de fonctionnement: Compatible avec CC 10V~80V
Type de sortie: Sortie contact sec (Avec bornes normalement ouvertes et normalement fermées)
Canal: 2 Voies
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 88 x 80 x 18 mm
Dimension de Case: 153 x 90 x 55 mm
Émetteur:
Modèle: 0021024 (CB-2)
Canal / Bouton: 2
Symbole du bouton: A, B
Voltage de travail: 9V (1 x 6F22-9V batterie)
Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433MHz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané, il devrait fonctionner avec un émetteur avec deux bouton, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Étanche, Industriel, 1000 mètres), et CB-2 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec trois boutons, par exemple modèle C-3 (100 mètres), et CB-3 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur.
Utilisation:
Le récepteur peut être utilisé pour contrôler à la fois les équipements CC et CA.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie de alimentation CC / CA. Etat initial des bornes de sortie de relais: Les bornes « NO » et « COM » sont Normalement Ouvert; Les bornes « NC » et « COM » sont Normalment Fermé.
Câblage:

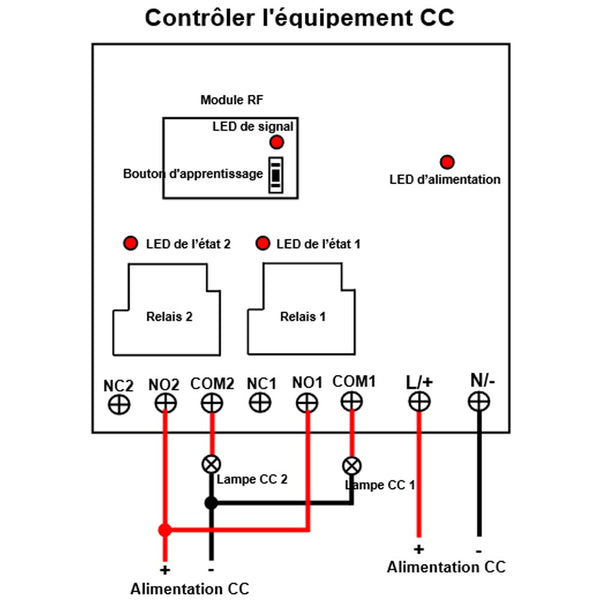

I. Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne « L/+ » de interrupteur sans fil,
2) Connecter le pôle négatif de l'alimentation en CC à la borne « N/- » de interrupteur sans fil,
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de interrupteur sans fil,
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC,
5) Connecter le pôle positif de la lampe CC à la borne « COM » de interrupteur sans fil.

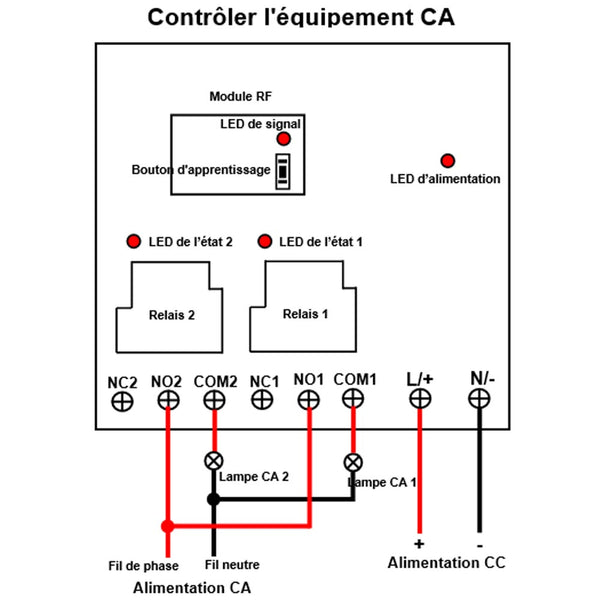

II. Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne « L/+ » de interrupteur sans fil,
2) Connecter le pôle négatif de l'alimentation en CC à la borne « N/- » de interrupteur sans fil,
3) Connecter le fil de phase de l'alimentation en CA à la borne « NO » de interrupteur sans fil,
4) Connecter le fil neutre de l'alimentation en CA à un fil de la lampe CA,
5) Connecter l'autre fil de lampe CA à la borne « COM » de interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CB-2:
Presser et maintenez le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Relâchez le bouton A: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser et maintenez le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Relâchez le bouton B: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CB-2:
Presser le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.

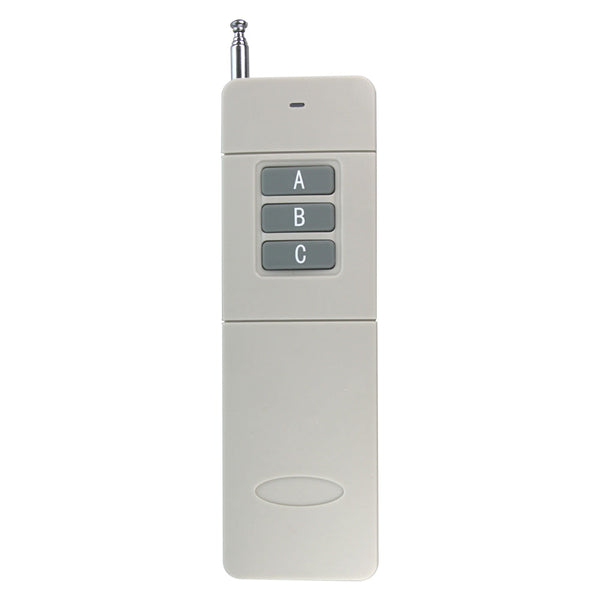

Le fonctionnement du mode d'interblocage avec l'émetteur CB-3:
Presser le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Presser le bouton C sur l'émetteur: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Presser le bouton C sur l'émetteur: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
Comment correspondre l'émetteur au récepteur:
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Correspondre l'émetteur CB-2:
Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi.
Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
Correspondre l'émetteur CB-3:
Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi.
Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
Presser enfin sur le bouton C de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton C couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
