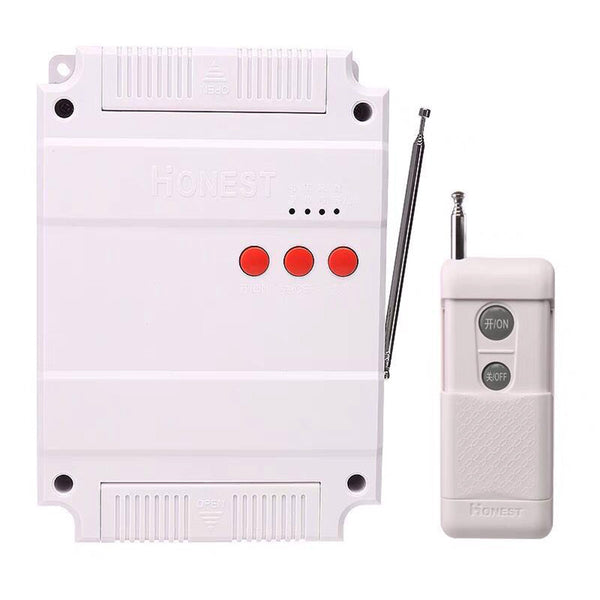

Contenu du colis
- 1 × Récepteur sans fil triphasé : S1UA-AC380
- 1 × Émetteur (télécommande) : CP-2-2
- 1 × Manuel d'utilisation
Applications
Idéal pour commander à distance la mise sous tension et l'arrêt d'équipements industriels et agricoles alimentés en courant triphasé 380V : pompes à eau, moteurs électriques, ventilateurs, réchauffeurs, compresseurs, etc.
Caractéristiques principales
- Commande sans fil pratique : Facile à installer et à raccorder.
- Sortie directe CA 380V : Contrôle direct des équipements triphasés 380V sans câblage complexe.
- Double commande : Contrôlable aussi bien par la télécommande sans fil que par les boutons ON / OFF en façade du récepteur.
- Protection contre le manque de phase : Arrête et protège automatiquement votre équipement pour éviter la surchauffe ou la détérioration du moteur en cas de phase manquante.
- Signal RF performant : Traversée des murs, planchers, portes et fenêtres en fréquence 433MHz.
- Sécurité et fiabilité : Protections intégrées contre l'inversion d'alimentation et les surintensités. Le récepteur ne répond qu'aux émetteurs appairés avec le même code.
- Flexibilité du système : Possibilité de faire fonctionner plusieurs récepteurs avec un ou plusieurs émetteurs sans interférence.

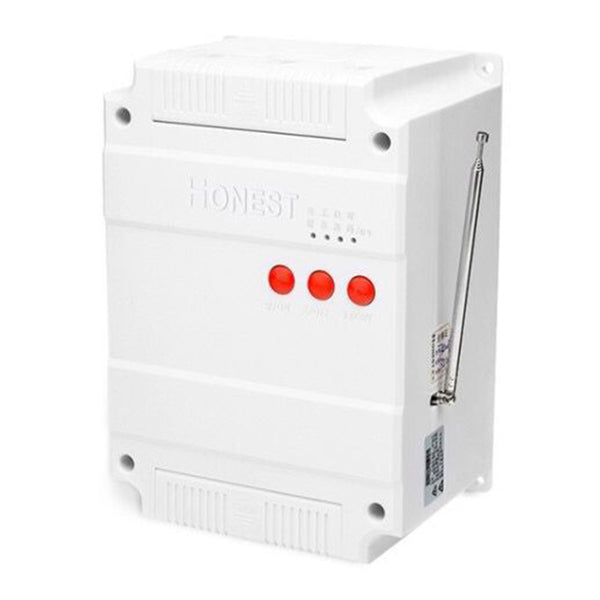

Paramètres du récepteur (S1UA-AC380)
- Modèle : S1UA-AC380
- Tension de fonctionnement (entrée) : Triphasé CA 380V
- Sortie : Triphasé CA 380V
- Canaux : 1 voie
- Mode de contrôle : Interblocage (Verrouillage mutuel)
- Courant statique : ≤ 6 mA
- Courant maximal de travail : 18A (puissance moteur jusqu'à 4 kW) ou 32A (puissance moteur jusqu'à 8 kW)
- Fréquence de travail : 433MHz
- Dimensions du boîtier : 200 × 135 × 120 mm
Paramètres de l'émetteur (CP-2-2)
- Modèle : CP-2-2
- Canaux / Boutons : 2 boutons (ON, OFF)
- Tension de fonctionnement : 12V (1 × pile 23A 12V)
- Courant de travail : 8 mA
- Distance d'émission : Jusqu'à 500 mètres en champ libre (valeur théorique)
- Mode de modulation : ASK
- Dimensions : 85 × 36 × 16 mm
Émetteurs compatibles
Le récepteur peut être appairé avec différents émetteurs longue portée selon vos besoins, par exemple :
Portée de travail
Avec l'émetteur CP-2-2 inclus, la distance maximale de fonctionnement peut atteindre jusqu'à 500 mètres en champ libre sans obstacle ni interférence radio. Dans un environnement réel (murs, arbres, structures métalliques ou signaux sans fil environnants), la portée effective varie selon les obstacles. Pour une portée accrue, nous recommandons l'utilisation d'un émetteur plus puissant tel que le modèle CB-2.

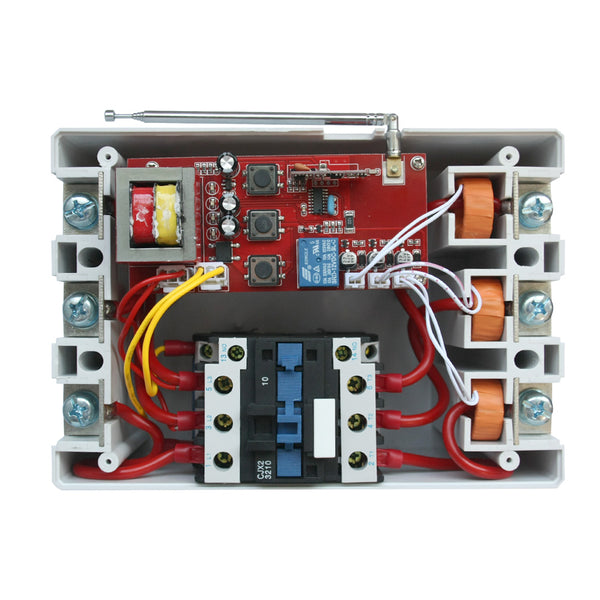

Câblage
- Raccordez les 3 phases de l'alimentation secteur triphasée CA 380V aux bornes « L1 », « L2 » et « L3 ».
- Raccordez les 3 phases de l'équipement moteur / pompe CA 380V aux bornes de sortie « T1 », « T2 » et « T3 ».
Utilisation
1. Commande via l'émetteur sans fil :
- Appuyer sur le grand bouton « ON » de l'émetteur : le récepteur active la sortie CA 380V et met l'équipement en marche.
- Appuyer sur le petit bouton « OFF » de l'émetteur : le récepteur coupe la sortie CA 380V et l'équipement s'arrête.

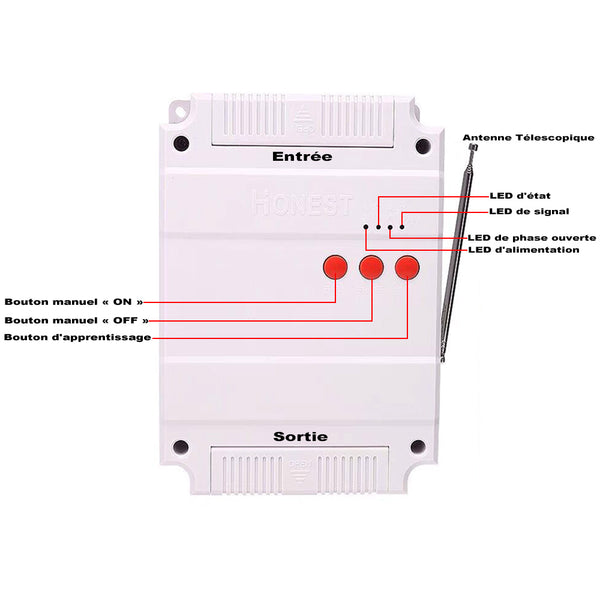

2. Commande manuelle sur le boîtier récepteur :
- Appuyer sur le bouton « ON » du boîtier : le récepteur active la sortie CA 380V et met l'équipement en marche.
- Appuyer sur le bouton « OFF » du boîtier : le récepteur coupe la sortie CA 380V et l'équipement s'arrête.
