Application:
Ce récepteur est un appareil électrique avec les sorties d'alimentation en CC de 4 canaux. Il et l'émetteur forment un système émetteur récepteur. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, véhicule aérien, etc. Il peut contrôler à distance des équipements sur terre, sur l'eau et dans les airs, tels que la télécommande des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité et enseignes commerciales. Les applications sont infinies.
Caractéristiques:
Commande sans fil, facile à installer.
Distance de travail super longue: Avec l'émetteur formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.

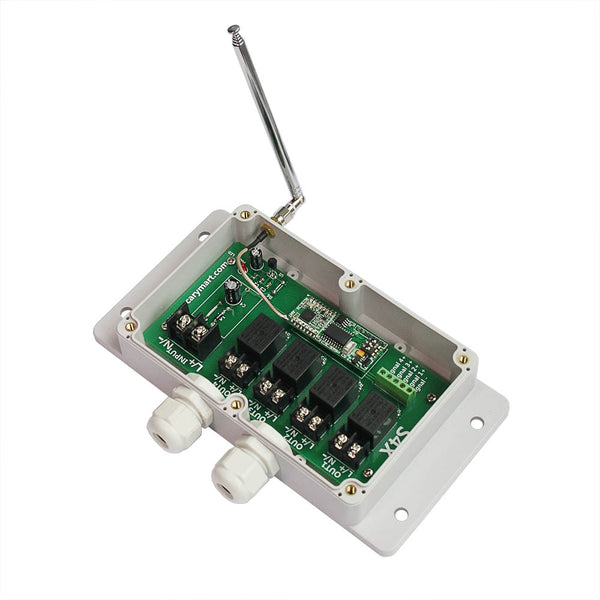

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
Avec bornes de commande filaire: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le récepteur.

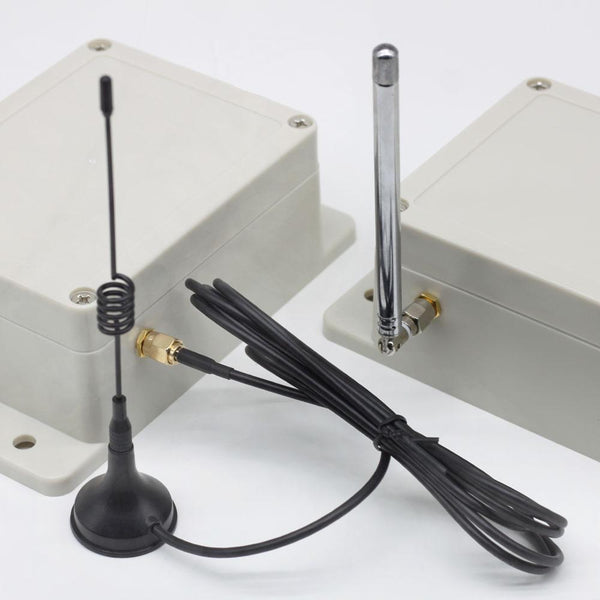

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur:
Modèle: S4XW-DC
Tension de fonctionnement: 6VCC (modèle S4XW-DC06-ANT3), ou 9±1VCC (modèle S4XW-DC09-ANT3), ou 12±1VCC (modèle S4XW-DC12-ANT3), ou 24±2VCC (modèle S4XW-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 4 canaux
Type de sortie: 6VCC (modèle S4XW-DC06), ou 9VCC (modèle S4XW-DC09), ou 12VCC (modèle S4XW-DC12), ou 24VCC (modèle S4XW-DC24)
Courant de charge maximum du relais: 10A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
3 Modes Sélectionnables: Autoblocage, Momentané, Interblocage
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm (5.5 x 2.9 x 0.7 pouces)
Dimension de Case: 192 x 100 x 45 mm (7.6 x 4.0 x 1.8 pouces)

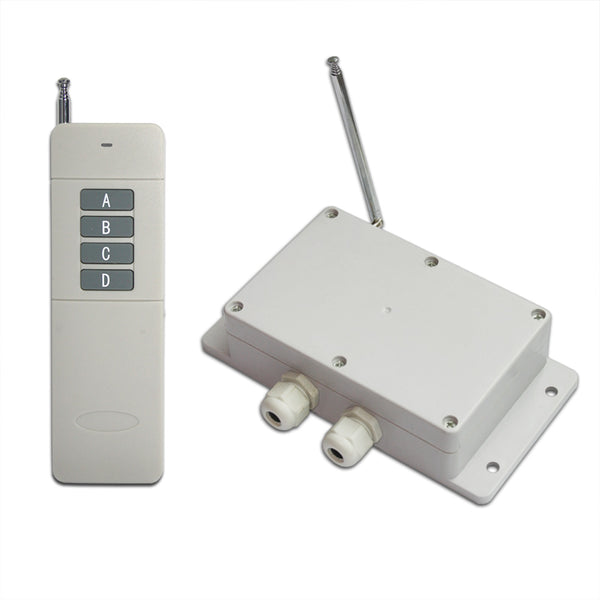

Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, modèles CC-4 (distance de 5000 mètres / 15000ft) ou CCW-4 (étanche, distance de 5000 mètres / 15000ft).

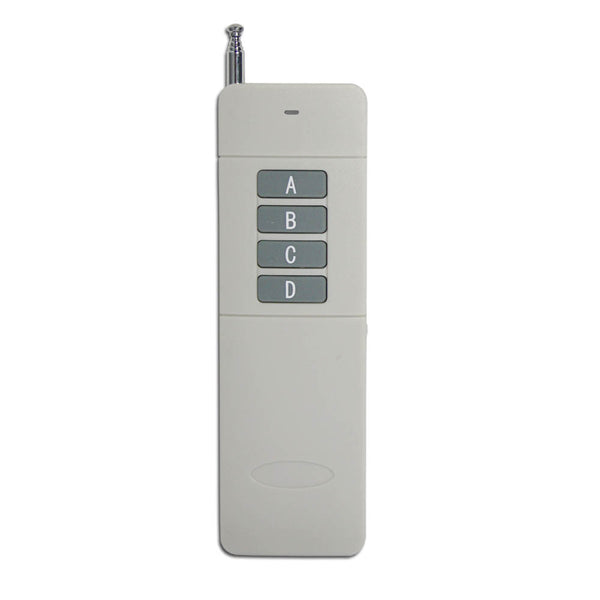

Paramètres de l'émetteur:
Modèle: 0021062 (CC-4)
Canal / Bouton: 4
Symbole du bouton: A, B, C, D
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92 Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Gamme de Travail:
Avec l'émetteur (par exemple CC-4) formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation (avec l'émetteur CC-4):
Le récepteur peut être utilisé pour contrôler des équipements CC 6V / 9V / 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC.

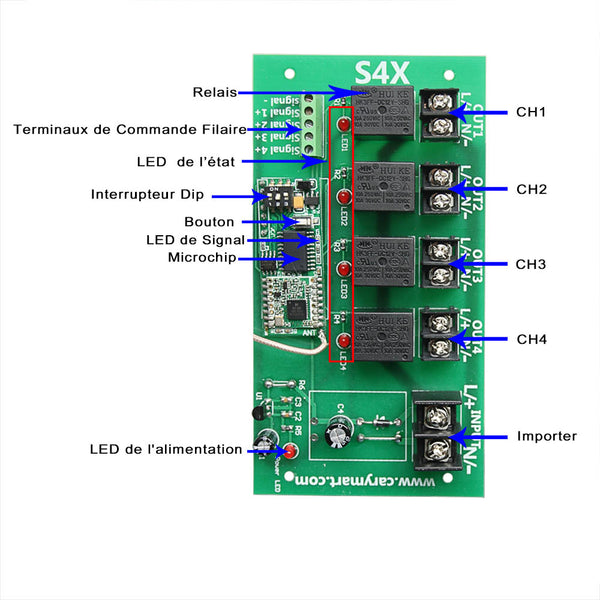

Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrir le premier bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-4:
Presser le bouton A de l'émetteur: Les bornes de « Sortie 1 » sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
presser le bouton A encore une fois: Les bornes de « Sortie 1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
......
Presser le bouton D de l'émetteur: Les bornes de « Sortie 4 » sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
presser le bouton D encore une fois: Les bornes de « Sortie 4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
2) Réglage du mode momentané: Ouvrir le premier bit et le second bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-4:
Presser et maintenez le bouton A sur l'émetteur: Les bornes de « Sortie 1 » sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton A: Les bornes de « Sortie 1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
......
Presser et maintenez le bouton D sur l'émetteur: Les bornes de « Sortie 4 » sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Relâchez le bouton D: Les bornes de « Sortie 4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
3) Réglage du mode d'interblocage: Ouvrir le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-4:
Presser le bouton A sur l'émetteur: Les bornes de « Sortie 1 » sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
......
Presser le bouton D sur l'émetteur: Les bornes de « Sortie 4 » sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.

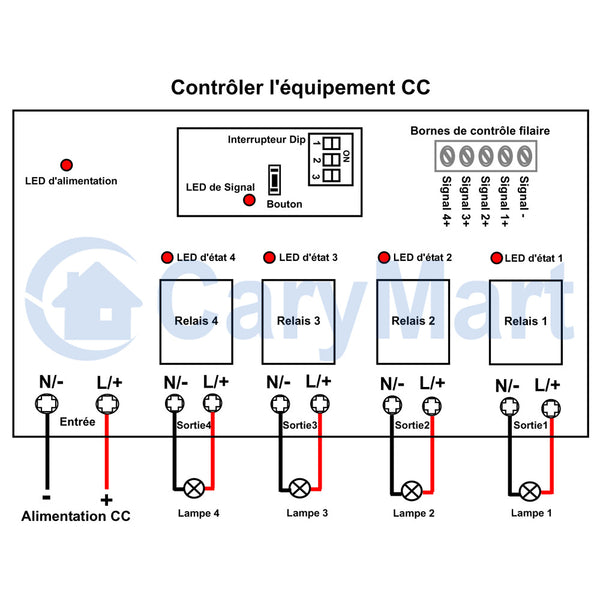

Bornes de contrôle filaire:
Le récepteur avec les bornes de commande manuel, et vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Par le signal de niveau bas:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la bornes « Signal 1+ », « Signal 2+ », « Signal 3+ », « Signal 4+ » et la borne « Signal - », puis utiliser les équipements externes pour contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux bornes « Signal 1+ » et « Signal - », les bornes de « Sortie 1 » sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Quand le équipement externe arrête à sortir le signal, les bornes de « Sortie 1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
......
Quand le équipement externe sort le signal de niveau faible aux bornes « Signal 4+ » et « Signal - », les bornes de « Sortie 4 » sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Quand le équipement externe arrête à sortir le signal, les bornes de « Sortie 4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
2) Par le contact NO / NC:
Vous pouvez connecter les interrupteurs manuels (avec contact NO / NC) aux bornes « Signal 1+ », « Signal 2+ », « Signal 3+ », « Signal 4+ » et la borne « Signal - », puis utiliser les interrupteurs manuels pour contrôler le récepteur.
Quand connecter les bornes « Signal 1+ » et « Signal - » par l'interrupteur manuel, les bornes de « Sortie 1 » sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Quand déconnecter les bornes « Signal 1+ » et « Signal - » par l'interrupteur manuel, les bornes de « Sortie 1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
......
Quand connecter les bornes « Signal 4+ » et « Signal - » par l'interrupteur manuel, les bornes de « Sortie 4 » sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Quand déconnecter les bornes « Signal 4+ » et « Signal - » par l'interrupteur manuel, les bornes de « Sortie 4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
Contenu:
1 × Récepteur: S4XW-DC-ANT3
1 x l'émetteur:CC-4 ou CCW-4
1 × Manuel d'utilisateur
