Contenu:
1 x Récepteur: S4PU-DC-ANT3
2 x Émetteurs (Télécommande): C-4
1 x Manuel d’utilisateur
Application:
Ce CC 8~80V kit interrupteur télécommande sans fil avec 4 Canaux 30A sortie relais étanche récepteur et émetteur radio.
Pour longue distance commander CC ou CA équipements, tel que lumière extérieur, lampe de jardin, pompe, moteur, vérin électrique, prise, électrovanne, serrure, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 8 ~ 80V.
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
Haute puissance : Chaque canal peut fonctionner à un courant maximum de 30A.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

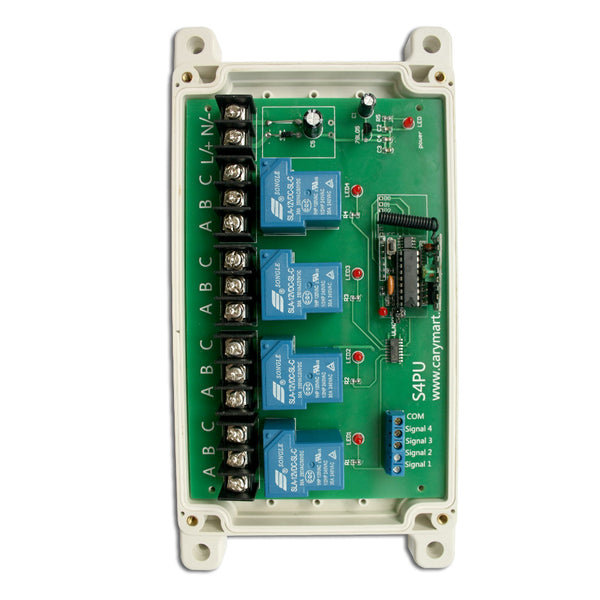

Paramètres de Récepteur:
Modèle: S4PU-DC-ANT3
Alimentation (tension de fonctionnement): 8~80 VCC
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 30A / canal
Canaux: 4 Voies
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Courant Statique: ≤6mA
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: ≤10 AWG
Température de fonctionnement: -20°C ~ 70°C
Dimension de PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 pouces)
Dimension de Case: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 pouces)
Paramètres de l'émetteur:
Modèle: 0021003 (C-4)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 4
Symbole de bouton: 1, 2, 3, 4
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 6mA
Fréquence de travail: 433Mhz
Distance d’émission: 100m / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-4 (100 mètres), CP-4 (500 mètres), CD-4 (étanche,industriel, 1000 mètres), ou CB-4 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4 ou CD-4.
Utilisation:

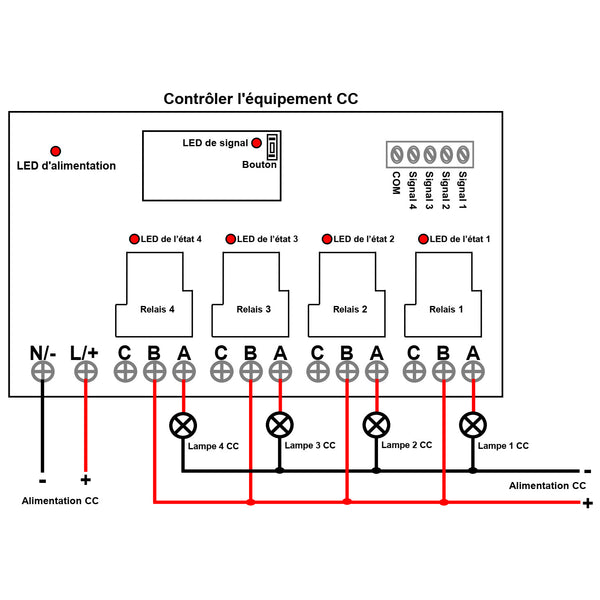

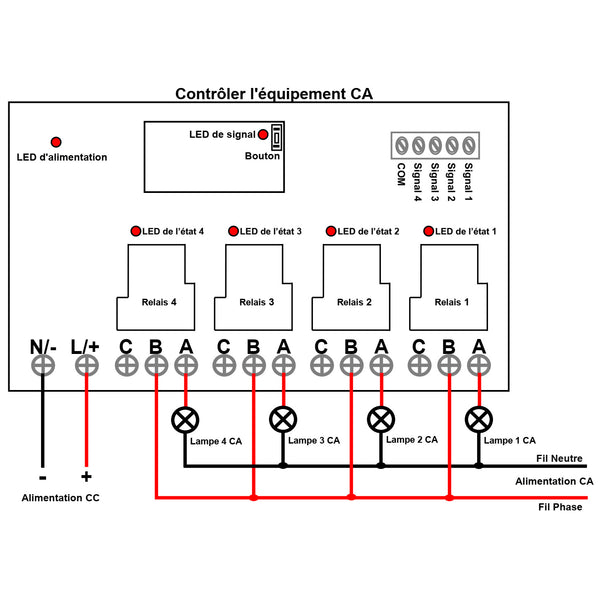

Le récepteur peut être utilisés pour contrôler les équipements CC et CA.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes A et B sont Normalement Ouvert; Les bornes A et C sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-4:
Presser et maintenez le bouton 1 sur l'émetteur: Le relais 1 sur le récepteur est activé et la lampe 1 connectée est allumée.
Relâcher le bouton 1: Le relais 1 sur le récepteur est désactivé et la lampe 1 connectée est éteinte.
Presser et maintenez le bouton 2 sur l'émetteur: Le relais 2 sur le récepteur est activé et la lampe 2 connectée est allumée.
Relâcher le bouton 2: Le relais 2 sur le récepteur est désactivé et la lampe 2 connectée est éteinte.
Presser et maintenez le bouton 3 sur l'émetteur: Le relais 3 sur le récepteur est activé et la lampe 3 connectée est allumée.
Relâcher le bouton 3: Le relais 3 sur le récepteur est désactivé et la lampe 3 connectée est éteinte.
Presser et maintenez le bouton 4 sur l'émetteur: Le relais 4 sur le récepteur est activé et la lampe 4 connectée est allumée.
Relâcher le bouton 4: Le relais 4 sur le récepteur est désactivé et la lampe 4 connectée est éteinte.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-4:
Presser le bouton 1 de l'émetteur: Le relais 1 sur le récepteur est activé et la lampe 1 connectée est allumée.
Presser le bouton 1 de l'émetteur encore une fois: Le relais 1 sur le récepteur est désactivé et la lampe 1 connectée est éteinte.
Presser le bouton 2 de l'émetteur: Le relais 2 sur le récepteur est activé et la lampe 2 connectée est allumée.
Presser le bouton 2 de l'émetteur encore une fois: Le relais 2 sur le récepteur est désactivé et la lampe 2 connectée est éteinte.
Presser le bouton 3 de l'émetteur: Le relais 3 sur le récepteur est activé et la lampe 3 connectée est allumée.
Presser le bouton 3 de l'émetteur encore une fois: Le relais 3 sur le récepteur est désactivé et la lampe 3 connectée est éteinte.
Presser le bouton 4 de l'émetteur: Le relais 4 sur le récepteur est activé et la lampe 4 connectée est allumée.
Presser le bouton 4 de l'émetteur encore une fois: Le relais 4 sur le récepteur est désactivé et la lampe 4 connectée est éteinte.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-4:
Presser le bouton 1 sur l'émetteur: Le relais 1 sur le récepteur est activé et la lampe 1 connectée est allumée; Les autres 3 relais du récepteur sont désactivé et les 3 lampes connectée sont éteinte.
Presser le bouton 2 sur l'émetteur: Le relais 2 sur le récepteur est activé et la lampe 2 connectée est allumée; Les autres 3 relais du récepteur sont désactivé et les 3 lampes connectée sont éteinte.
Presser le bouton 3 sur l'émetteur: Le relais 3 sur le récepteur est activé et la lampe 3 connectée est allumée; Les autres 3 relais du récepteur sont désactivé et les 3 lampes connectée sont éteinte.
Presser le bouton 4 sur l'émetteur: Le relais 4 sur le récepteur est activé et la lampe 4 connectée est allumée; Les autres 3 relais du récepteur sont désactivé et les 3 lampes connectée sont éteinte.
4) Réglage du mode momentané (canaux 1 ~ 2) + autoblocage (canaux 3 ~ 4) : Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
