Contenu du colis :
- 1 x Récepteur : S1UW-DC-ANT3
- 1 x Émetteur : CC-2N
- 1 x Manuel d'utilisation
Présentation :
Ce récepteur est un interrupteur sans fil à très longue portée conçu avec la technologie de communication radio LORA. Il offre une portée de travail ultra-longue, une sensibilité de réception exceptionnelle, une excellente immunité aux interférences et une consommation d'énergie réduite. Grâce à sa puce émetteur-récepteur assurant une communication bidirectionnelle, associé à l'émetteur CC-2N, il constitue un système de commande sans fil fiable avec une portée théorique maximale pouvant atteindre 5 000 mètres en champ libre.
L'émetteur CC-2N est une télécommande industrielle avec déclenchement par contact sec normalement ouvert (NO) au lieu d'un bouton poussoir classique. Ses 2 bornes d'entrée permettent de le relier à tout équipement disposant d'une sortie contact sec (centrale d'alarme, détecteur, capteur, interrupteur de fin de course, automate programmable PLC, etc.).
Applications :
Ce kit permet de piloter à distance des équipements électriques CA ou CC via le contact normalement ouvert d'un autre dispositif (automatisation par capteur, déclenchement d'alarme, etc.) :
- Lorsque le capteur ou le contact sec externe est activé (fermé), l'émetteur envoie automatiquement le signal sans fil <ON>. Le récepteur active son relais pour mettre sous tension l'appareil connecté.
- Lorsque le capteur ou le contact sec externe est désactivé (ouvert), l'émetteur envoie automatiquement le signal sans fil <OFF>. Le récepteur désactive son relais pour couper l'alimentation de l'appareil.
Caractéristiques principales :
- Commande sans fil fiable et facile à installer.
- Super longue distance de travail (jusqu'à 5 000 m en champ libre).

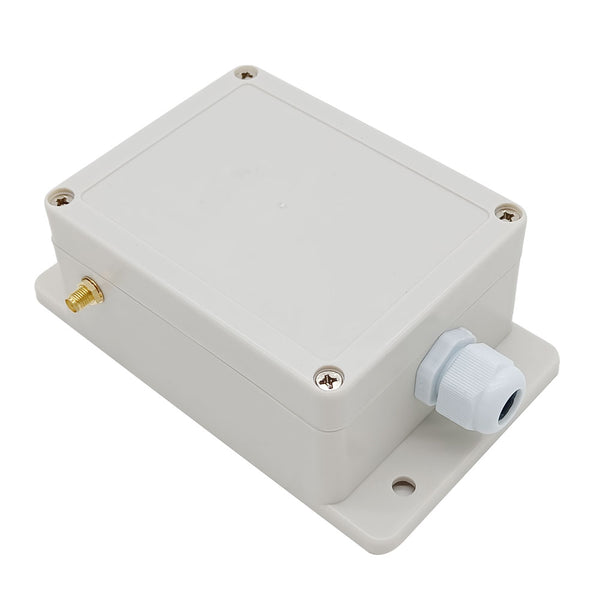

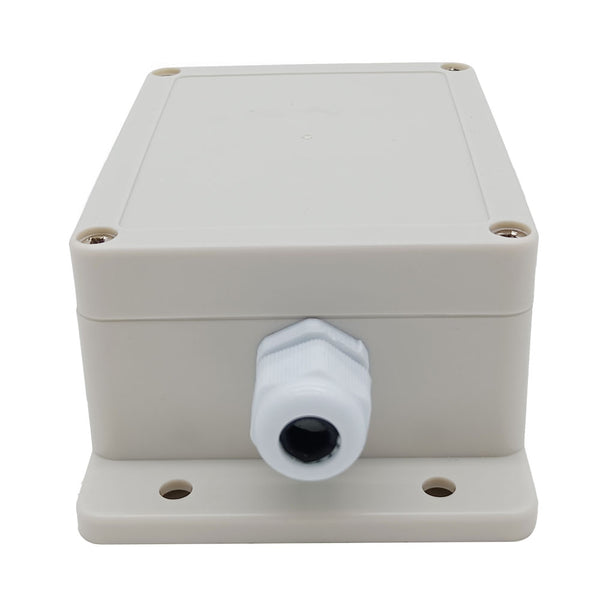

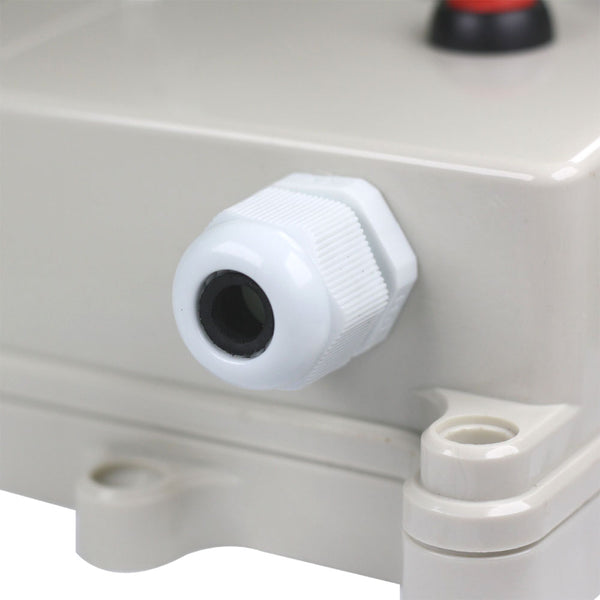

- Boîtier étanche : Le récepteur dispose d'un boîtier et de connecteurs étanches, parfait pour une installation en extérieur.
- Quatre versions de tension de fonctionnement au choix : CC 6V, 9V, 12V ou 24V.
- Sortie relais à contact sec : Sortie relais sec permettant de commander des circuits CC (0 à 28V) ou CA (110 à 240V). Bornes NO / NC / COM fonctionnant comme un interrupteur sec.
- Bornes de commande filaire : Possibilité de connecter des capteurs, interrupteurs de fin de course ou interrupteurs manuels directement sur le récepteur.
- Émetteur déclenché automatiquement par contact sec normalement ouvert (NO).

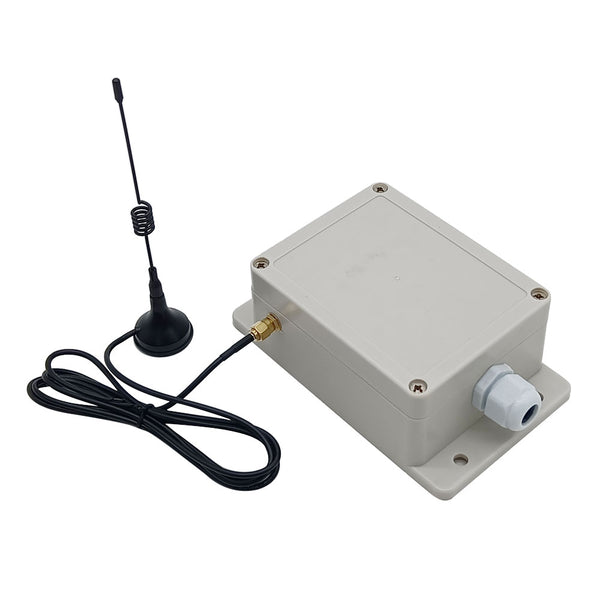

- Équipé d'une antenne externe pour maximiser la sensibilité et la portée de réception.
- Le signal radio RF traverse les obstacles (murs, planchers, cloisons), avec une atténuation naturelle selon l'environnement.
- Protections intégrées contre les inversions de polarité et les surintensités.
- Sécurité de codage : Le récepteur ne répond qu'aux émetteurs appairés.

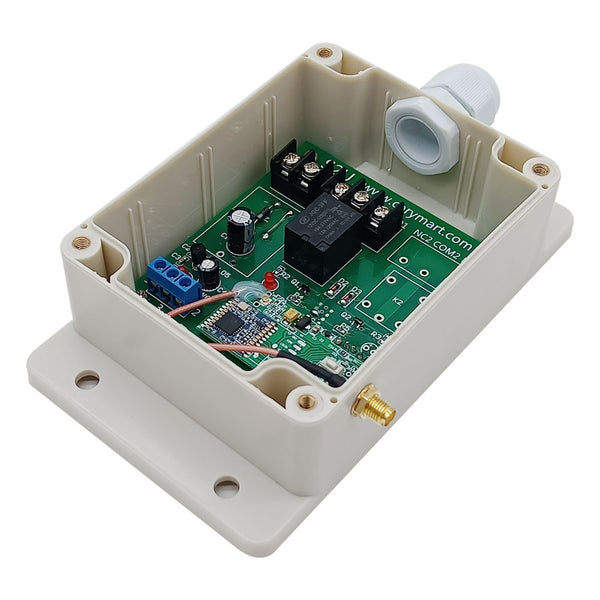

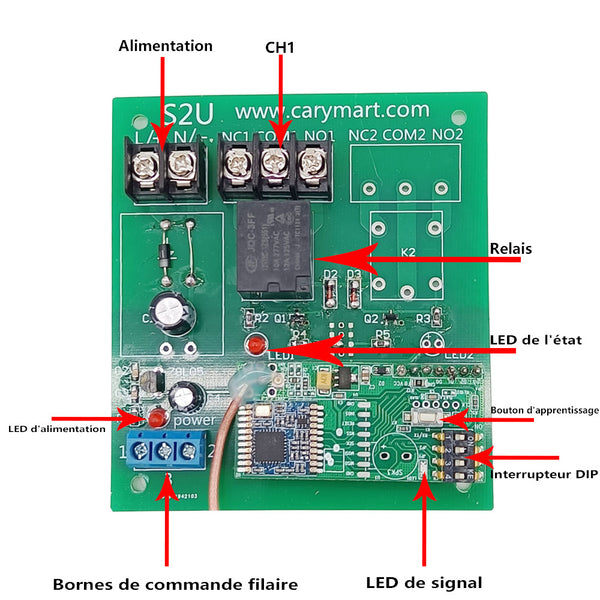

Paramètres du Récepteur (S1UW-DC-ANT3) :
- Modèle : S1UW-DC-ANT3
- Tension de fonctionnement : 6V CC (S1UW-DC06-ANT3), 9±1V CC (S1UW-DC09-ANT3), 12±1V CC (S1UW-DC12-ANT3), ou 24±2V CC (S1UW-DC24-ANT3)
- Fréquence de travail : 433.92 MHz
- Courant statique : ≤ 6 mA
- Canal : 1 canal
- Type de sortie : Sortie relais à contact sec (bornes normalement ouvertes et normalement fermées)
- Tension de charge maximale du relais : 240V CA ou 28V CC
- Courant de charge maximal du relais : 10A par canal
- Fils appropriés pour les bornes de connexion : 22-12 AWG
- Mode de travail : Interblocage
- Température de fonctionnement : -20°C à +70°C
- Dimensions du circuit imprimé (PCB) : 88 x 80 x 18 mm
- Dimensions du boîtier : 115 x 90 x 55 mm

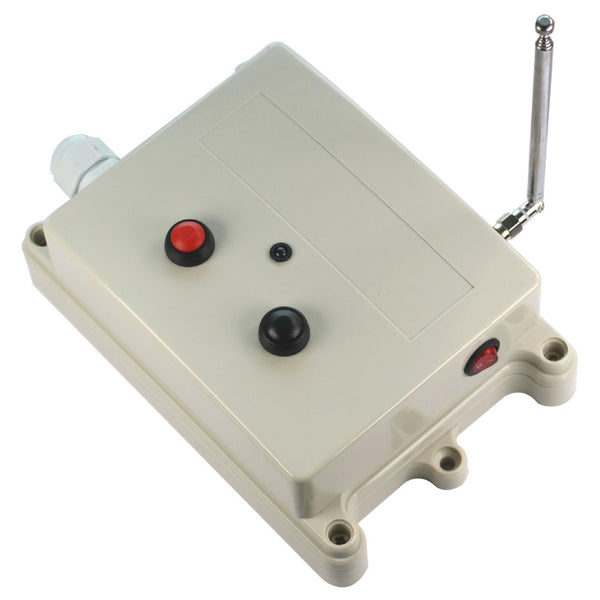

Paramètres de l'Émetteur (CC-2N) :
- Modèle : CC-2N
- Entrée : 2 bornes de déclenchement pour contact sec
- Méthode de déclenchement : Envoi du signal sans fil <ON> lors de la fermeture des bornes d'entrée ; envoi du signal <OFF> lors de l'ouverture.

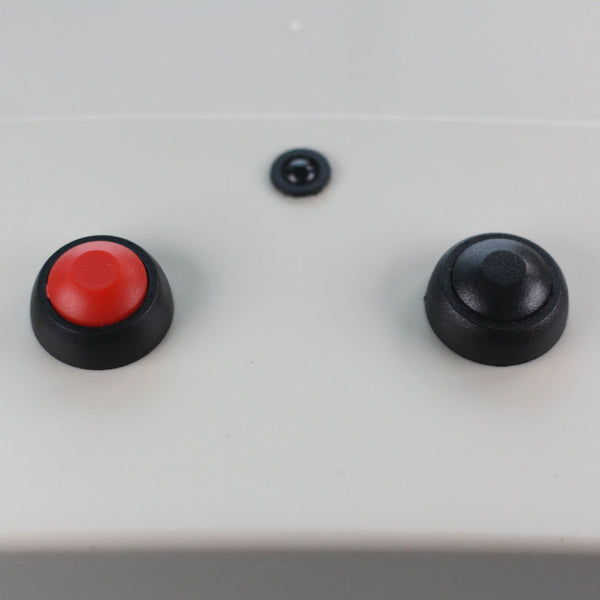

- Boutons manuels : Bouton rouge et bouton noir

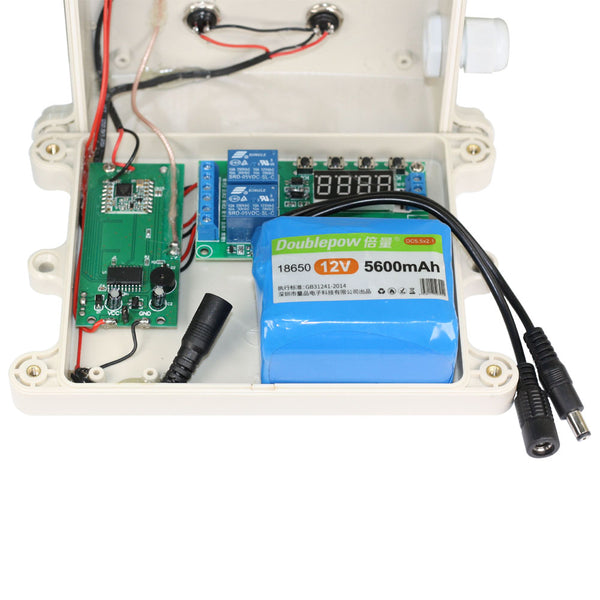

- Tension de fonctionnement : 12V (batterie au lithium rechargeable de 12V)
- Courant statique : 3 mA
- Courant de travail : 50 à 80 mA
- Fréquence de travail : 433.92 MHz
- Distance de transmission : 5 000 m / 15 000 ft (théorique en champ libre)

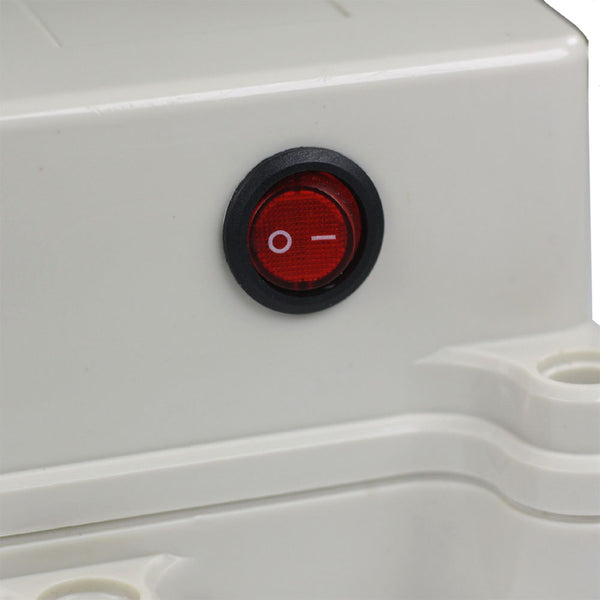

- Interrupteur d'alimentation ON/OFF latéral
- Dimensions de l'émetteur : 178 x 120 x 60 mm
Remarque sur la portée : La distance maximale de 5 000 mètres est une valeur théorique mesurée en terrain dégagé, sans obstacle ni interférence. En utilisation réelle, les structures (murs, arbres, bâtiments) et signaux radioélectriques réduisent naturellement cette portée.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements électriques sous tension continue CC (0 ~ 28V) ou alternative CA (110 ~ 240V).
Schéma de Câblage :
1. Raccordement du capteur à l'émetteur :
Connectez le contact normalement ouvert (NO) du capteur ou dispositif externe aux 2 bornes d'entrée de l'émetteur.
2. Raccordement du dispositif à contrôler au récepteur :
-
Contrôle d'une charge CC (ex. lampe 12V CC) :
- Connecter le pôle positif (+) de l'alimentation CC à la borne <L/+>, et le pôle négatif (-) à la borne <N/->.
- Connecter la borne <NO> au pôle positif (+) de l'alimentation CC.
- Connecter la borne <COM> au pôle positif (+) de la charge CC.
- Connecter le pôle négatif (-) de la charge CC directement au pôle négatif (-) de l'alimentation CC.
-
Contrôle d'une charge CA (ex. lampe ou appareil CA 230V) :
- Connecter le pôle positif (+) de l'alimentation CC du récepteur à la borne <L/+>, et le pôle négatif (-) à la borne <N/->.
- Connecter la phase (L) de l'alimentation CA 230V à la borne <NO>.
- Connecter la borne <COM> à un fil de la charge CA.
- Connecter l'autre fil de la charge CA directement au fil neutre (N) de l'alimentation CA 230V.
Configuration du mode de travail (Interblocage) :
Basculez le premier et le second commutateur de l'interrupteur DIP sur la position active (ON).
Fonctionnement :
1) Contrôle manuel par les boutons de l'émetteur :
- Appuyer sur le bouton rouge : Le relais du récepteur est activé, l'équipement connecté s'allume.
- Appuyer sur le bouton noir : Le relais est désactivé, l'équipement connecté s'éteint.
2) Contrôle automatique par le capteur / contact sec :
- Fermeture du contact : L'émetteur transmet automatiquement le signal radio <ON> (équivalent au bouton rouge). Le récepteur active son relais pour mettre sous tension l'équipement.
- Ouverture du contact : L'émetteur transmet automatiquement le signal radio <OFF> (équivalent au bouton noir). Le récepteur coupe le relais pour éteindre l'équipement.
