Application:
Utiliser CA 220V 30A interrupteur(Interrupteur Double-Pôle-Double-Lancer) sans fil pour remplacer la poignée de commande manuelle d'origine de la grue ou treuil, Réaliser commande sans fil intelligent.
Peut l'opérateur contrôler monter et déclin de charge dans une distance de travail sécurité et fiable en tout endroit.
Cependant, certains types de grues ou de treuils ne convient pas à une utilisation; Convient pour une utilisation avec les types de poignées commande manuelle suivants.
Caractéristiques:
Commande sans fil, facile à installer.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Haute Puissance: La charge maximale est 30A.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Récepteur/Interrupteur sans fil:
Modèle: S4PA-AC220
Alimentation (tension de fonctionnement): CA 100~240V (110V/120V/220V/240V)
Sortie: DPDT
Fréquence de travail: 433MHz
Modes de contrôle: Momentané, Interblocage
Courant maximal de travail du relais: 30A.
Courant statique: ≤ 6mA

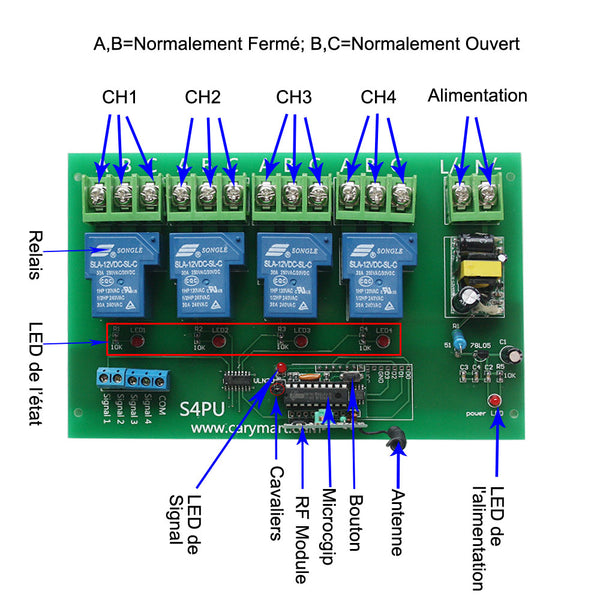

Dimension de PCB: 170mm x 109mm x 18mm

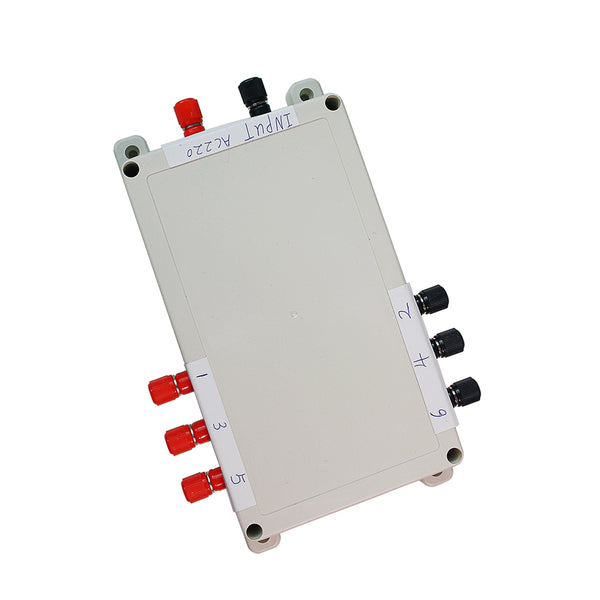

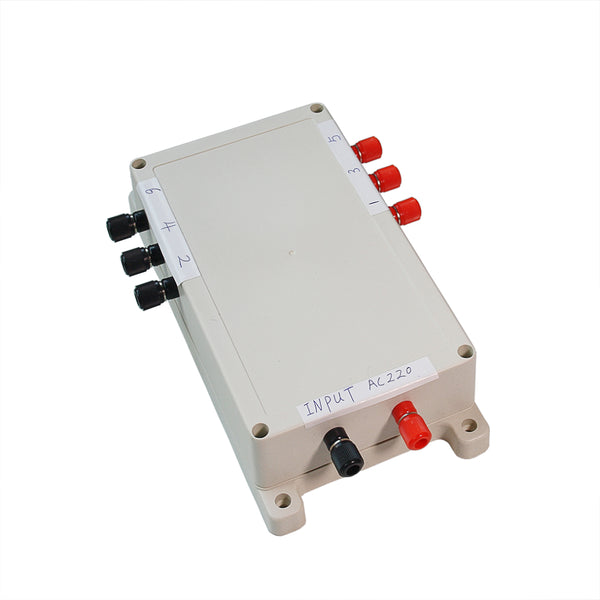

Dimension de Case: 200mm x 120mm x 53mm

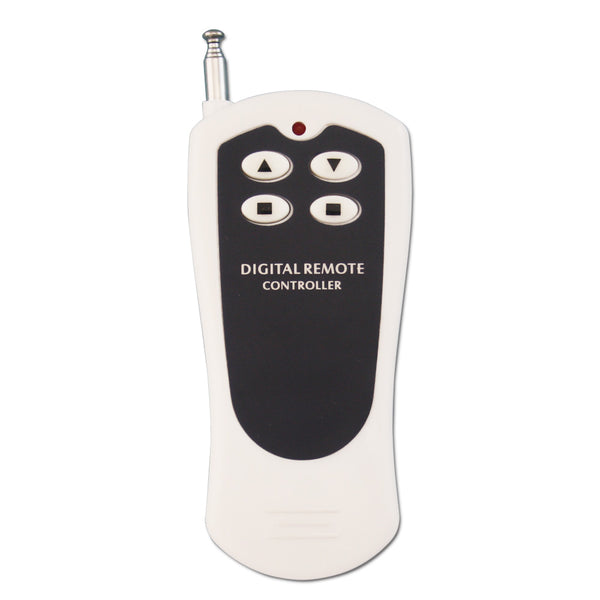

Paramètres du l'émetteur:
Modèle: 0021051(CV-4-2)
Canal/bouton: 4
Symbole de bouton: ▲, ▼, Two ■
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 110mm x 50mm x 18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-4-2 (500M), ou CB-3-2 (1000M).
Gamme de Travail:
Avec un émetteur (par exemple CV-4-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas
Si vous voulez avoir une meilleure gamme de travail, vous pouvez ajouter une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-3-2.
Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage (avec l'émetteur CV-4-2): Ne pas connecter cavalier -1 et cavalier -2.
Presser le bouton ▲: Connecter les bornes 1 et 3, et connecter les bornes 2 et 4, le moteur treuil tourne dans le sens direct, les marchandises en hausse.
Presser le bouton ■: Déconnecter les bornes 1 et 3, et déconnecter les bornes 2 et 4, fermer le moteur treuil.
Presser le bouton ▼: Connecter les bornes 3 et 5, et connecter les bornes 4 et 6, le moteur treuil tourne dans le sens inverse, les marchandises en déclin.
Presser le bouton ■: Déconnecter les bornes 3 et 5, et déconnecter les bornes 4 et 6, fermer le moteur treuil.
2) Réglage du mode de momentané (avec l'émetteur CV-4-2): Seulement connecter cavalier -1.
Presser et maintenez le bouton ▲: Connecter les bornes 1 et 3, et connecter les bornes 2 et 4, le moteur treuil tourne dans le sens direct, les marchandises en hausse.
Relâcher le bouton: Déconnecter les bornes 1 et 3, et déconnecter les bornes 2 et 4, fermer le moteur treuil.
Presser et maintenez le bouton ▼: Connecter les bornes 3 et 5, et connecter les bornes 4 et 6, le moteur treuil tourne dans le sens inverse, les marchandises en déclin.
Relâcher le bouton: Déconnecter les bornes 3 et 5, et déconnecter les bornes 4 et 6, fermer le moteur treuil.
Contenu:
1 x Récepteur: S4PA-AC220
1 x Émetteur: CV-4-2
1 x manuel d'utilisation
