Kit commande synchrone deux 24V vérins électriques 8000N 800kg

Prix régulier €915,00

Frais de port calculés à la caisse.

Remarque:
1. Ce kit ne contient pas de support de fixation. Ce vérin électrique peut compatible avec le support B et le support D, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
2. Vous devez utiliser une alimentation à découpage CC 24V/25A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, si vous en avez besoin, veuillez cliquer ici pour acheter.

Contenu:
2 x Vérins électriques C Avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-deux, pour 2 vérins électriques C)
1 x Poignée de commande
1 x Télécommande (CP-3L)
1 x Manuel d'utilisateur

Les informations pour les vérins électriques

Application:
Il peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Caractéristiques:
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 8000N / 800 kg / 1800 lbs
Options de vitesse multiples, de 5 mm/seconde à 60 mm/seconde
Options de course multiples, de 100 mm à 1000 mm
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, la vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Paramètres:
Tension de travail en option: CC 24V
Plage de course : 4 ~ 40 pouces ou 100 ~ 1000 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s, 40±8mm/s, 60±12mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale : 8000N / 800 kg / 1800 lbs à 5 mm / seconde
La vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 1~1.5A à 24V
Courant à pleine charge: 6~10A à 24V
Veuillez utiliser une alimentation 24V/10A pour alimenter un vérin électrique ou utilisez une alimentation 24V/25A pour alimenter deux vérins
Diamètre de l'arbre: 28 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: acier inoxydable
Matériau de la tige de course: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches standard est facultative)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65

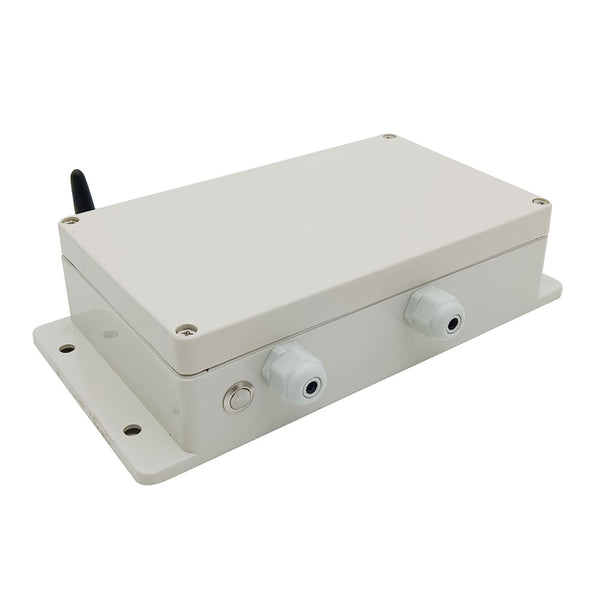

Les informations pour le contrôleur synchrone:

Introduction:
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement de le vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Principe de fonctionnement:
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

Caractéristiques:
Il peut faire fonctionner deux vérins électriques C pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
Trois boutons de fonction : Haut, Bas et Arrêt.
Avec bouton de réinitialisation.

Paramètres:
Tension de fonctionnement: 10~30 VCC, convient pour vérin électrique en 12V ou 24V
Fréquence de travail: 433.92 MHz
Distance de travail: 100 m (théoriquement)
Courant nominal: 30A
Dimension de Case: 240 x 170 x 56 mm
Température de fonctionnement: -20°C ~ +70°C

Câblage:
1) Connecter le pôle positif de l’alimentation CC à la borne + du contrôleur, et connecter le pôle négatif de l’alimentation CC à la borne - du contrôleur.
2) Connectez le câble d'alimentation rouge et le câble d'alimentation noir de deux actionneurs linéaires aux bornes de l'actionneur linéaire du contrôleur.
3) Connectez quatre câbles de signal hall de deux actionneurs linéaires aux bornes de signal hall du contrôleur.

Commande via la poignée de commande:
Appuyez sur le bouton UP de la poignée de commande, deux vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement.
Appuyez sur le bouton DOWN de la poignée de commande, deux vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.

Commande via la télécommande:
Appuyez sur le bouton ▲ de la télécommande, deux vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement.
Appuyez sur le bouton ▼ de la télécommande, deux vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.

Remarquer: Pendant le fonctionnement, vous pouvez également appuyer sur le bouton d'arrêt pour arrêter deux vérins en même temps.

Fonction de réinitialisation:
Lorsque ce système fonctionne depuis longtemps, si vous constatez qu'ils ne sont plus entièrement synchronisés, vous pouvez utiliser le bouton de réinitialisation pour réinitialiser le contrôleur.
Fonctionnement: Appuyez et maintenez enfoncé le bouton reset, puis appuyez sur le bouton UP ou le bouton DOWN de la poignée de commande, laissez l'actionneur linéaire fonctionner de la position de départ à la position finale, enfin relâchez le bouton reset.
