Application:
Ce récepteur radio est un appareil électrique avec la sortie d'alimentation en CA à 1 canal. Il et l'émetteur forment un système d'éclairage de contrôle sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, etc.
Il peut longue distance commande lampes extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovannes électriques, ou autre équipements électrique CA 220V.
Caractéristiques:
Commande sans fil, facile à installer.

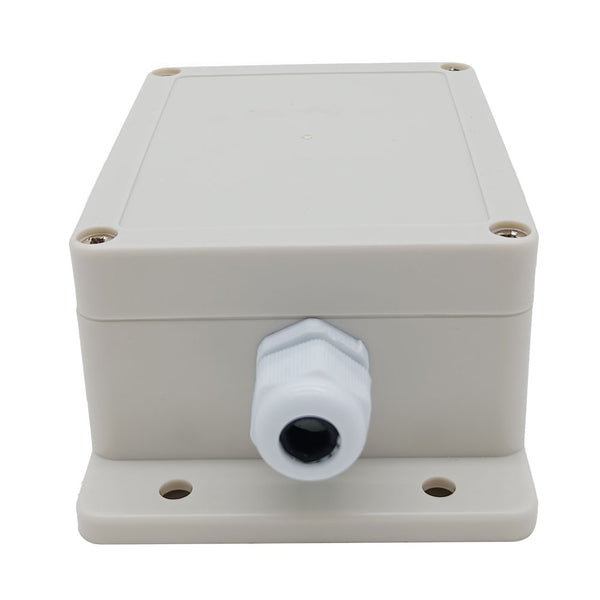

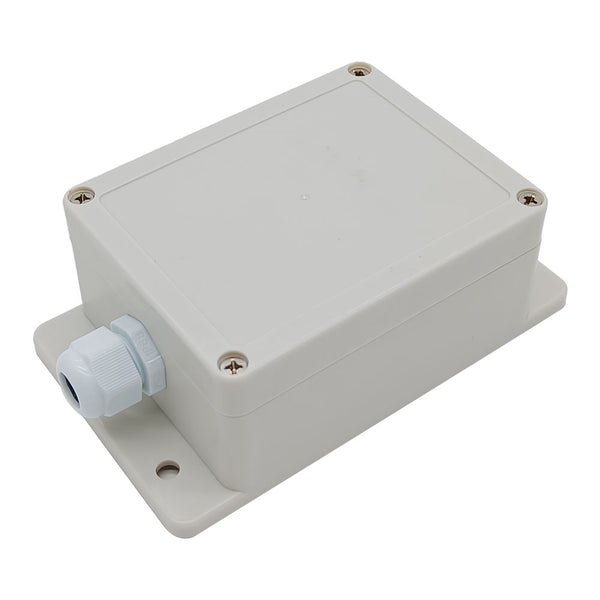

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler plusieursou un récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

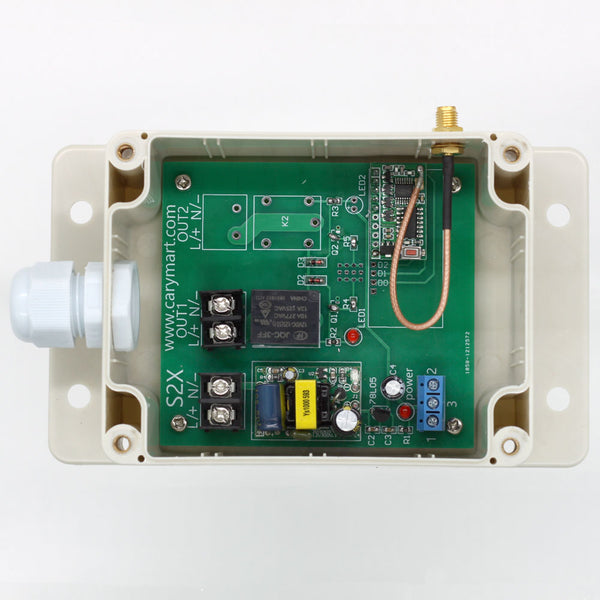

Paramètres de Récepteur:
Modèle: S1XB-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 1 canal
Courant de charge maximum du relais: 10A
Modes de Contrôle: Autoblocage, Momentané, Interblocage
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm (3.5 x 2.3 x 0.7 pouces)
Dimension de Case: 100 x 68 x 50 mm (4.0 x 2.7 x 2.0 pouces)

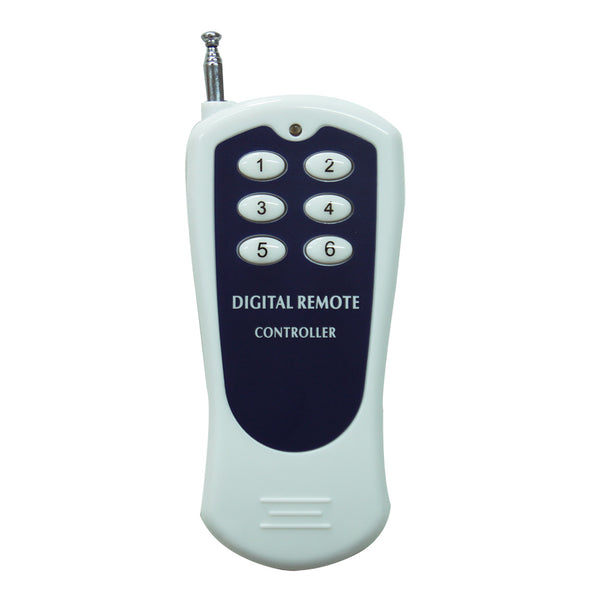

Paramètres de l'émetteur:
Modèle: 0021019 (CV-6)
Canal/bouton: 6
Symbole de bouton: 1, 2, 3, 4, 5, 6

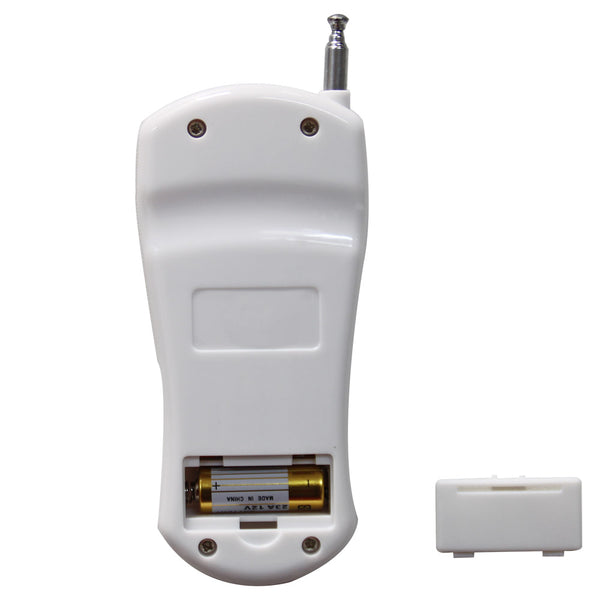

Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433 MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100mm x 50mm x 18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-6 (500M), CB-6 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple CV-6) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

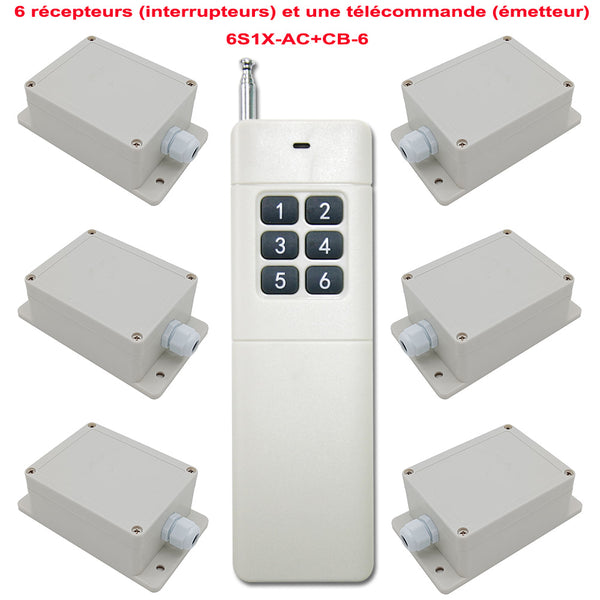

Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-6.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (avec émetteur CV-6): Seulement connecter cavalier -2 (CN2).
Presser le bouton 1 de l'émetteur: La lumière connectée au récepteur 1 est allumée.
presser le bouton 1 encore une fois: La lumière connectée au récepteur 1 est éteinte.
Presser le bouton 2 de l'émetteur: La lumière connectée au récepteur 2 est allumée.
presser le bouton 2 encore une fois: La lumière connectée au récepteur 2 est éteinte.
...
Presser le bouton 6 de l'émetteur: La lumière connectée au récepteur 6 est allumée.
presser le bouton 6 encore une fois: La lumière connectée au récepteur 6 est éteinte.
2) Réglage du mode momentané (avec émetteur CV-6): Seulement connecter cavalier -1 (CN1).
Presser et maintenez le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée; Relâchez le bouton 1: La lumière connectée au récepteur 1 est éteinte.
Presser et maintenez le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée; Relâchez le bouton 2: La lumière connectée au récepteur 2 est éteinte.
...
Presser et maintenez le bouton 6 sur l'émetteur: La lumière connectée au récepteur 6 est allumée; Relâchez le bouton 6: La lumière connectée au récepteur 6 est éteinte.
3) Réglage du mode d'interblocage (avec émetteur CV-6): Ne pas connecter cavalier -1 et cavalier -2.
Presser le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée; Les lumières connectées aux 5 autres récepteurs s'éteignent.
Presser le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée; Les lumières connectées aux 5 autres récepteurs s'éteignent.
...
Presser le bouton 6 sur l'émetteur: La lumière connectée au récepteur 6 est allumée; Les lumières connectées aux 5 autres récepteurs s'éteignent.

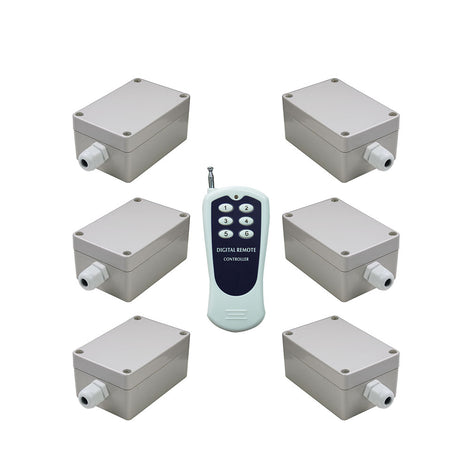

Contenu:
6 x Récepteur: S1XB-AC220
1 x Émetteur: CV-6
1 x manuel d'utilisation
