Kit Interrupteur Télécommande Sans Fil Émetteur Déclencheur Par Signal CC Et Récepteur Avec Sortie Relais (Modèle: 0020528)

Prix régulier €67,00

Frais de port calculés à la caisse.

Si vous voulez augmenter la distance de travail du récepteur et ajouter une antenne au récepteur, s'il vous plaît cliquer ici pour acheter.

Contenu:
1 x Récepteur: S1UA-DC06-ANT3 / S1UA-DC09-ANT3 / S1UA-DC12-ANT3 / S1UA-DC24-ANT3
1 x Émetteur (Télécommande): CB-2V
1 x Manuel d’utilisateur

Caractéristiques:
Application: Ce type de télécommande sans fil peut utiliser un signal de tension continue ou un appareil CC pour contrôler sans fil un autre appareil CA ou CC, et il peut être utilisé pour le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'alerte et le klaxon d'alerte, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements et ainsi de suite.
Commande sans fil, facile à installer.

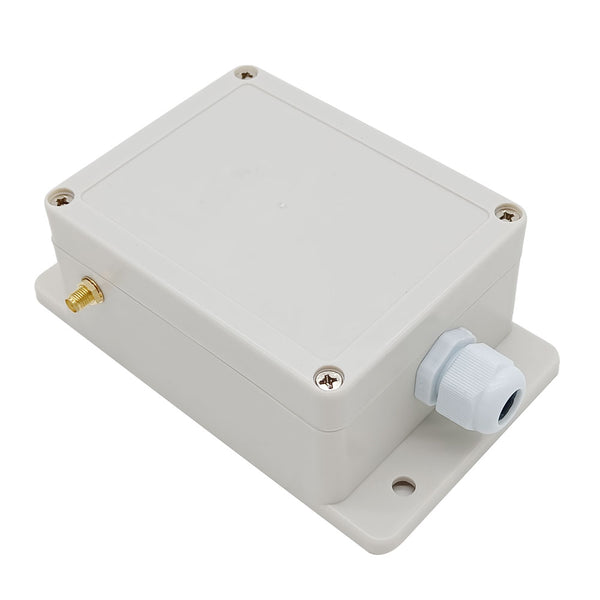

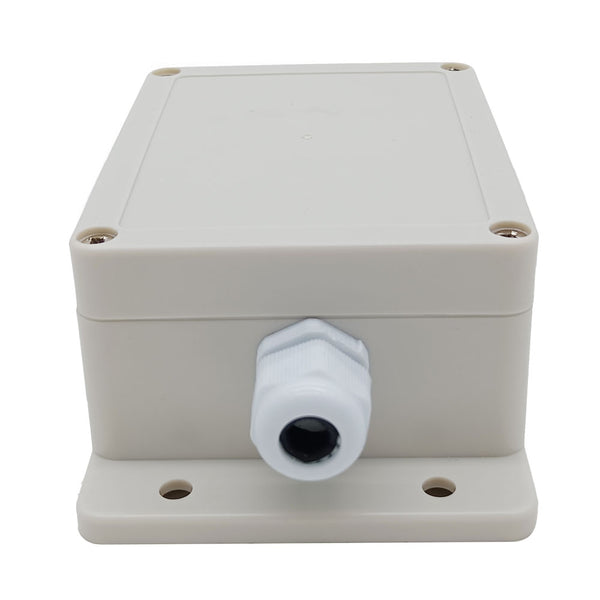

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.

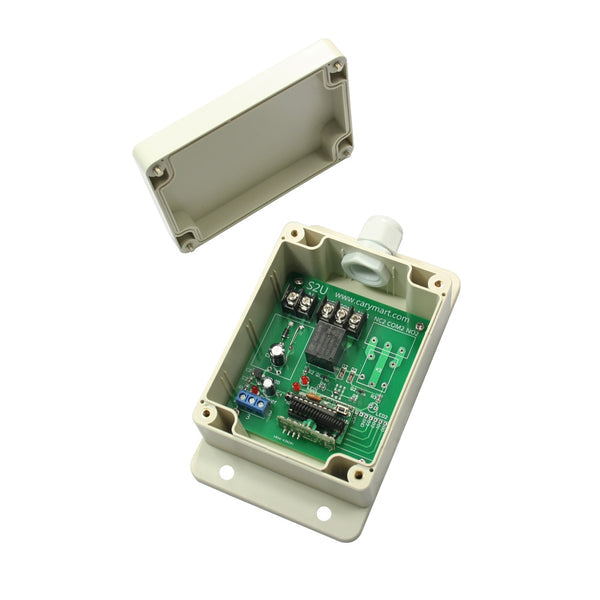

Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. La borne est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Avec des bornes de contrôle câblées: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, des interrupteurs manuels ou des appareils externes pour commander le récepteur.

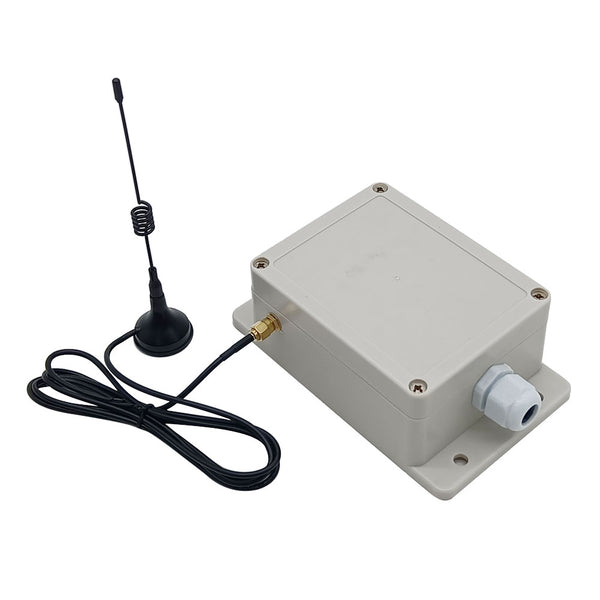

Avec l'antenne externe, il peut avoir une autre plage de travail.
Vous pouvez allumer / éteindre le récepteur avec l'émetteur (télécommande) de n'importe quel endroit à une distance fiable.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

Paramètres de Récepteur:
Modèle:S1UA-DC06-ANT3 / S1UA-DC09-ANT3 / S1UA-DC12-ANT3 / S1UA-DC24-ANT3
Alimentation (tension de fonctionnement): DC6V (S1UA-DC06-ANT3), DC9V±1V (S1UA-DC09-ANT3), DC12V±1V (S1UA-DC12-ANT3), DC24V±2V (S1UA-DC24-ANT3)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 315MHz
Canal: 1 CH
Modes de contrôle: Interblocage
Courant statique: ≤ 6mA
Courant Maximal de Travail: 10A / chaque canal.
Dimensions de PCB: 88mm x 80mm x 18mm
Dimension de boîte: 115mm x 90mm x 55mm
Gamme de fils pour les bornes: 22-11 AWG

Paramètres de l'émetteur:

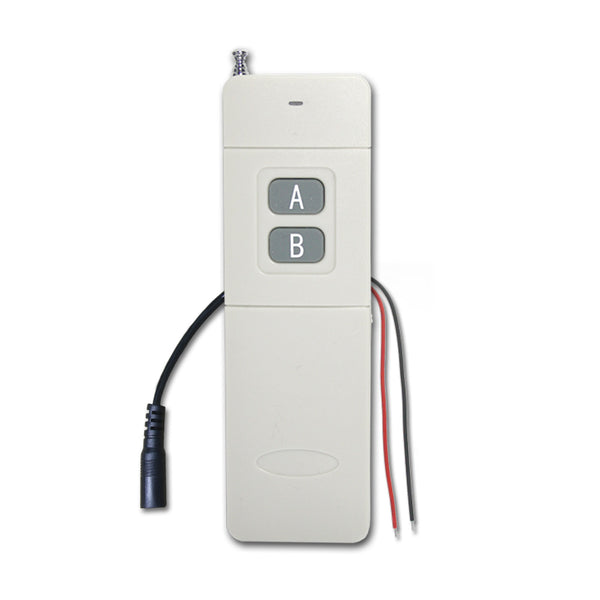

Modèle: CB-2V
Avec deux fils d'entrée: Déclenchement par le signal de 5~28V CC
Canal: 2 Canaux

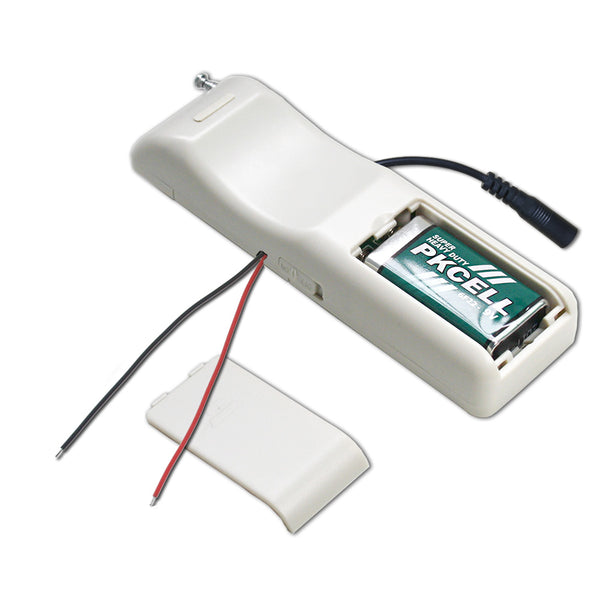

Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour une semaine, si on veut un temps plus longue de travail, on peut utiliser un adapteur d’alimentation à 9V)
Courant de fonctionnement: 30mA
Fréquence de fonctionnement: 315 MHz
Distance d’émission: 1000m / 3000ft (théoriquement)
Il a un bouton marche / arrêt sur le côté.
Mode de modulation: ASK
Dimension unitaire: 135mm x 42mm x25mm

Le principe de fonctionnement:
L'émetteur CB-2V est une télécommande spéciale avec déclencheur de signal de tension continue. Il dispose de 2 lignes d'entrée pour connecter une alimentation CC ou un dispositif CC, comme des lampes CC, des moteurs CC ; ou pour connecter un dispositif avec une sortie de tension CC, comme un hôte d'avertissement, des détecteurs de câble, divers capteurs, des contrôleurs logiques programmables et ainsi de suite. L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil qui peut être utilisé pour contrôler sans fil un autre appareil CA ou CC par le biais d'un signal CC ou d'un appareil CC.

Processus de travail:
1. Connecter un appareil CC A aux deux lignes d'entrée de l'émetteur ; connecter l'autre appareil B au récepteur.
2. Lorsque l'appareil A délivre la tension continue à l'émetteur, l'émetteur émet automatiquement un signal sans fil “Activer”, qui est équivalent à la fonction de la touche “Activer” sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il CAtive son relais pour mettre en marche le dispositif B connecté.
3. Lorsque l'appareil A cesse de transmettre la tension continue à l'émetteur, l'émetteur émet automatiquement un signal sans fil "Désactiver", ce qui est équivalent à la fonction de la touche "Désactiver" sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il désactive son relais pour désactiver le dispositif B connecté.

Gamme de Travail:
Avec un émetteur (par exemple CB-2V) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être pas atteindre le maximum distance de travail.

Utilisation (avec l'émetteur CB-2V):
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.

A. Câblage:
Si vous voulez contrôler un lampe CC 12V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne "L / +", et connecter le pôle négatif de l'alimentation en CC à la borne "N / -".
2) Connecter la borne C au pôle positif de l'alimentation en CC, connecter la borne B au pôle positif de la lampe CC, connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne "L / +", et connecter le pôle négatif de l'alimentation en CC à la borne "N / -".
2) Connecter la borne C au fil de phase de l'alimentation en CA, connecter la borne B à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.

B. Opération:
1) Contrôle de l'appareil par les boutons de l'émetteur (CB-2V):
Presser le bouton A de l'émetteur: le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et l'appareil est allumée.
Presser le bouton B de l'émetteur: le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et l'appareil est éteinte.

2) Contrôler l'appareil par les fils d'entrée de l'émetteur:
Quand vous connectez le signal CC 5~28V au fil d'entrée (le fil rouge et le fil noir) de l'émetteur, l'émetteur envoie un signal "ON" pour déclencher le récepteur, le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et l'appareil est allumée.
Quand vous déconnectez le signal CC 5~28V au fil d'entrée est déconnectée, l'émetteur envoie un autre signal "OFF" pour déclencher le récepteur, le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et l'appareil est éteinte.

C. Bornes de commande filaire:
Le récepteur avec les bornes de commande manuel: vous pouvez connecter les appareils externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Par le signal de niveau bas:
Vous pouvez connecter des éappareils externes (avec une sortie de signal de niveau bas) pour déclencher le récepteur.
Quand l'appareil externe sort le signal de niveau bas aux bornes 1 (Signal +) et la borne 3 (Signal -), le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et l'appareil est allumée.
Quand l'appareil externe arrête à sortir le signal, le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et l'appareil est éteinte.

2) Par le contact NO / NF:
Vous connecter des interrupteurs manuels (avec un contact NO / NF) pour déclencher le récepteur.
Quand connecter les bornes 1 et 3 par un interrupteur manuel, le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et l'appareil est allumée.
Quand déconnecter les bornes 1 et 3 par un interrupteur manuel, le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et l'appareil est éteinte.
