Contenu:

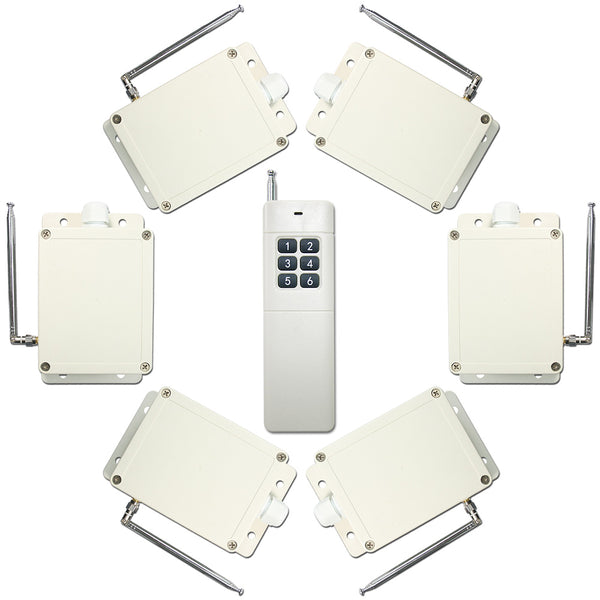

6 x Récepteur: S1UB-AC-ANT3
1 x Émetteurs (Télécommande): CV-6
1 x Manuel d’utilisateur
Application:
Pour longue portée commande des équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

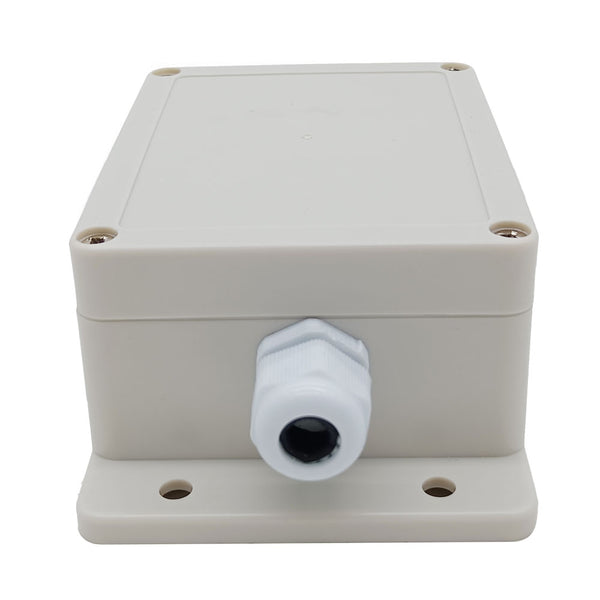

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1UB-AC-ANT3
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Canaux: 1 canal
2 Modes de contrôle: Autoblocage, Momentané
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 30A
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C
Dimensions de PCB: 88 x 80 x 18 mm
Dimension de boîte: 115 x 90 x 55 mm
Paramètres de l'émetteur:
Modèle: 0021019 (CV-6)
Canal/bouton: 6
Symbole de bouton: 1, 2, 3, 4, 5, 6
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100 x 50 x 18 mm
Émetteur approprié:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-6 (500 mètres),et CB-6 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-6) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

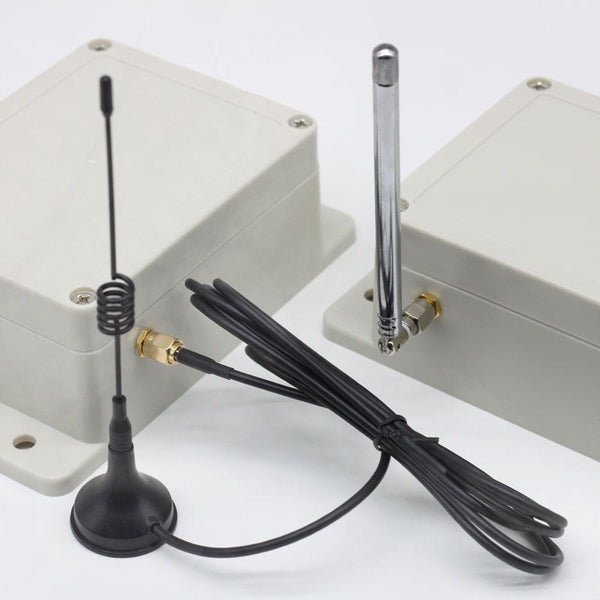

Si vous avez besoin d'une distance de travail plus longue, vous pouvez remplacer antenne externe du récepteur, ou vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-6.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.

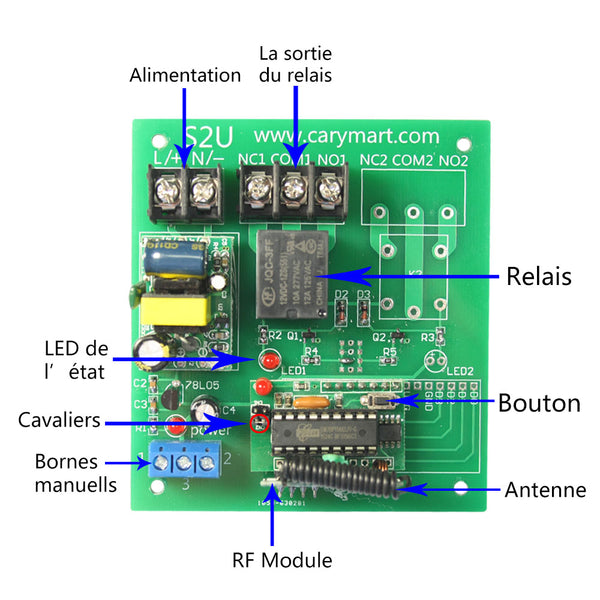

Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes <COM> et <NO> sont Normalement Ouverts ; Les bornes <COM> et <NC> sont Normalement Fermés.

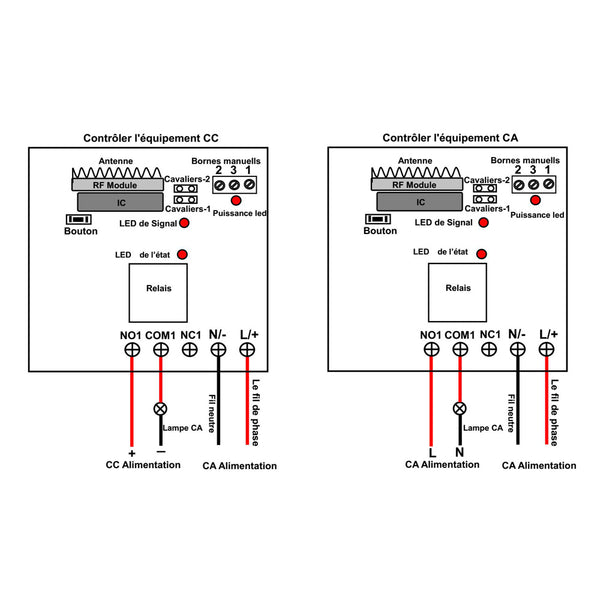

Câblage:
I. Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » de interrupteur sans fil,
2) Connecter le fil neutre de l'alimentation en CA à la borne « N/- » de interrupteur sans fil,
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de interrupteur sans fil,
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC,
5) Connecter le pôle positif de la lampe CC à la borne « COM » de interrupteur sans fil.
II. Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » de interrupteur sans fil,
2) Connecter le fil neutre de l'alimentation en CA à la borne « N/- » de interrupteur sans fil,
3) Connecter le fil de phase de l'alimentation en CA à la borne « NO » de interrupteur sans fil,
4) Connecter le fil neutre de l'alimentation en CA à un fil de la lampe CA,
5) Connecter l'autre fil de lampe CA à la borne « COM » de interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CV-6:
Presser et maintenez le bouton 1 sur l’émetteur: Le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Relâchez le bouton 1: Le relais dans le récepteur 1 est désactivé, et la lampe 1 connectée est éteint.
Presser et maintenez le bouton 2 sur l’émetteur: Le relais dans le récepteur 2 est activé, et la lampe 2 connectée est allumée.
Relâchez le bouton 2: Le relais dans le récepteur 2 est désactivé, et la lampe 2 connectée est éteint.
...
Presser et maintenez le bouton 6 sur l’émetteur: Le relais dans le récepteur 6 est activé, et la lampe 6 connectée est allumée.
Relâchez le bouton 6: Le relais dans le récepteur 6 est désactivé, et la lampe 6 connectée est éteint.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autobloquant avec l'émetteur CV-6:
Presser le bouton 1 sur l’émetteur: Le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois: Le relais dans le récepteur 1 est désactivé, et la lampe 1 connectée est éteint.
Presser le bouton 2 sur l’émetteur: Le relais dans le récepteur 2 est activé, et la lampe 2 connectée est allumée.
Presser le bouton 2 encore une fois: Le relais dans le récepteur 2 est désactivé, et la lampe 2 connectée est éteint.
...
Presser le bouton 6 sur l’émetteur: Le relais dans le récepteur 6 est activé, et la lampe 6 connectée est allumée.
Presser le bouton 6 encore une fois: Le relais dans le récepteur 6 est désactivé, et la lampe 6 connectée est éteint.
Comment correspondre l'émetteur au récepteur:
Vous pouvez coupler librement n'importe quel bouton de l'émetteur avec le récepteur que vous souhaitez contrôler.
1) Sélectionnez le récepteur à contrôler et presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que ce bouton couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
