Application:
Ce CC 6V 9V 12V 24V kit interrupteur télécommande sans fil avec récepteur de sortie relais 1 canal 10A et émetteur radio.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance contrôler CC ou CA équipements sur la terre, l'eau et l'air, par exemple, longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation: Quatre versions de tension de travail, CC 6V, 9V, 12V, 24V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec protection contre les courants inverses.
Un émetteur peuvent contrôler plusieurs récepteurs en même temps.
Plusieurs émetteurs peuvent contrôler un récepteur.
Paramètres de Récepteur:
Modèle: S1U-DC06 / S1U-DC09 / S1U-DC12 / S1U-DC24
Alimentation (tension de fonctionnement): CC6V (S1U-DC06), CC9V±1V (S1U-DC09), CC12V±1V (S1U-DC12), CC24V±2V (S1U-DC24)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé).
Gamme de travail du relais: CA110~240V ou CC 0~28V.
Canaux: 1 canal
3 Modes de contrôle: Autoblocage, Momentané, Interblocage.
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 10A
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-14 AWG
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 67mm x 50mm x 18mm
Dimension de Case: 75mm x 54mm x 27mm
Paramètres de l'émetteur:

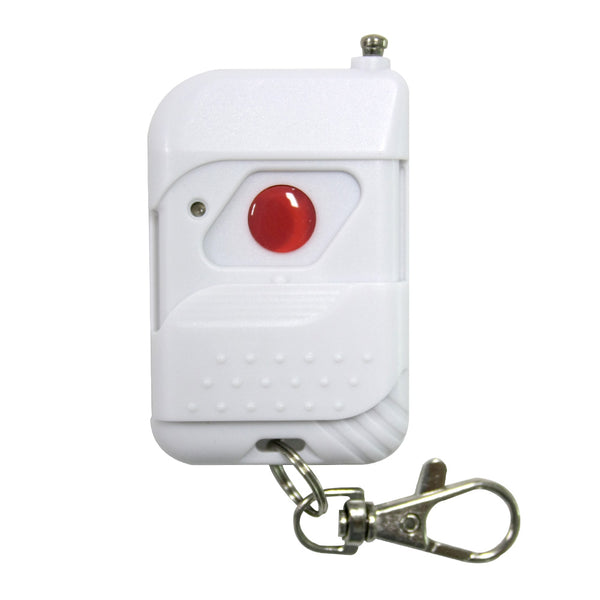

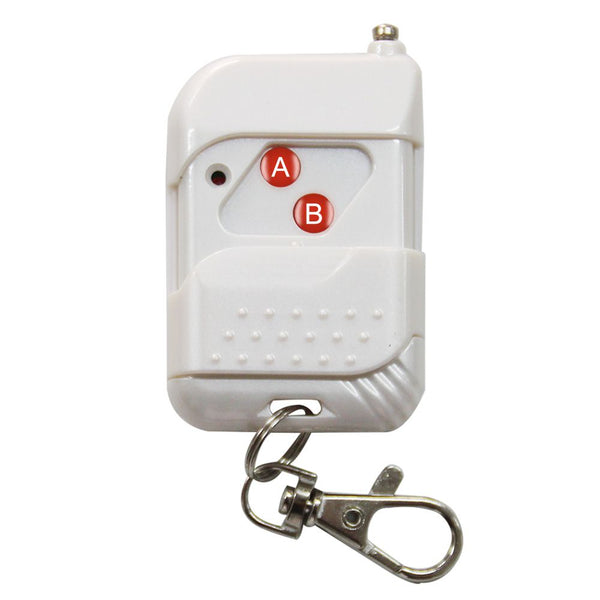

Modèle: 0021000 (C-1) / 0021001 (C-2)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 1 (C-1) / 2 (C-2)
Symbole de bouton: sans (C-1) / A, B (C-2)
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 6mA
Fréquence de travail: 433MHz
Distance d’émission: 100 mètres / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle HR-1 (50 mètres), C-1 (100 mètres), CP-1 (500 mètres), ou CB-1 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle HR-2 (50 mètres), C-2 (100 mètres), CP-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation:
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage (Travailler avec émetteur C-1): Seulement connecter cavalier -2.
Presser le bouton de l'émetteur: Le relais du récepteur est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et la lampe connectée est allumée.
Presser le bouton encore une fois: Le relais du récepteur est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et la lampe connectée est éteinte.
2) Réglage du mode de momentané (Travailler avec émetteur C-1): Seulement connecter cavalier -1.
Presser et maintenez le bouton de l'émetteur: Le relais du récepteur est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et la lampe connectée est allumée.
Relâcher le bouton: Le relais du récepteur est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et la lampe connectée est éteinte.
3) Réglage du mode d'interblocage (Travailler avec émetteur C-2): Ne pas connecter cavalier -1 et cavalier -2.
Presser le bouton A de l'émetteur: Le relais du récepteur est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et la lampe connectée est allumée.
Presser le bouton B de l'émetteur: Le relais du récepteur est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et la lampe connectée est éteinte.
Contenu:
1 x Récepteur: S1U-DC-ANT3
2 x Émetteurs (Télécommande): C-1 / C-2
1 x Manuel d’utilisateur
