Contenu:

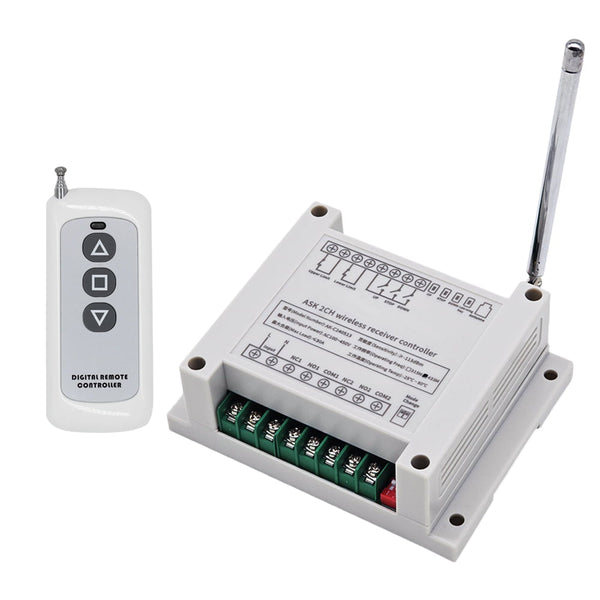

1 x Récepteur: S2PU-AC380-ANT3
1 x Émetteur: CG-3
1 x Manuel d'utilisateur
Application:
Ce sortie relais 2 canaux 30A kit interrupteur télécommande sans fil avec récepteur et émetteur radio.
Il peut longue distance contrôler la rotation du moteur électrique CA 220V et 380V dans le sens positif ou inverse.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation universelle: CA 220~380V, supporte CA 220V, CA 240V, CA 380V.
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. La borne est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.

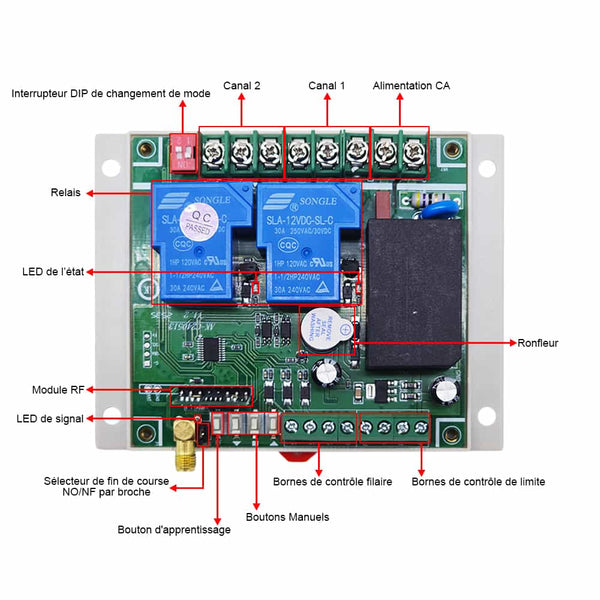

Avec 3 boutons manuels: Vous pouvez appuyer sur les boutons manuels pour contrôler les équipements.

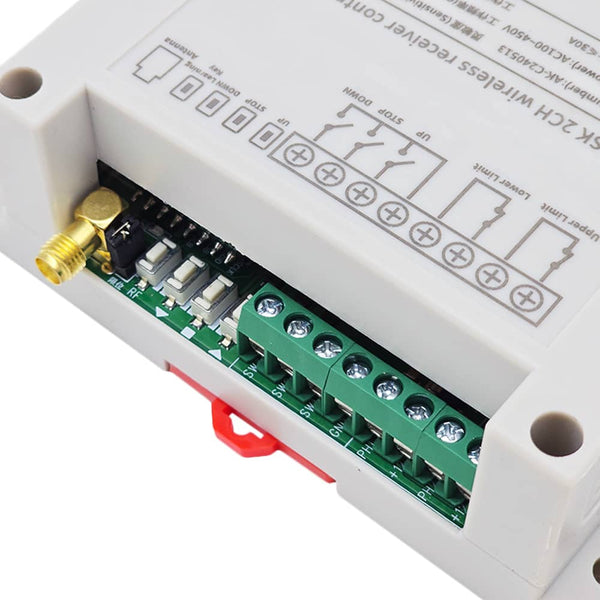

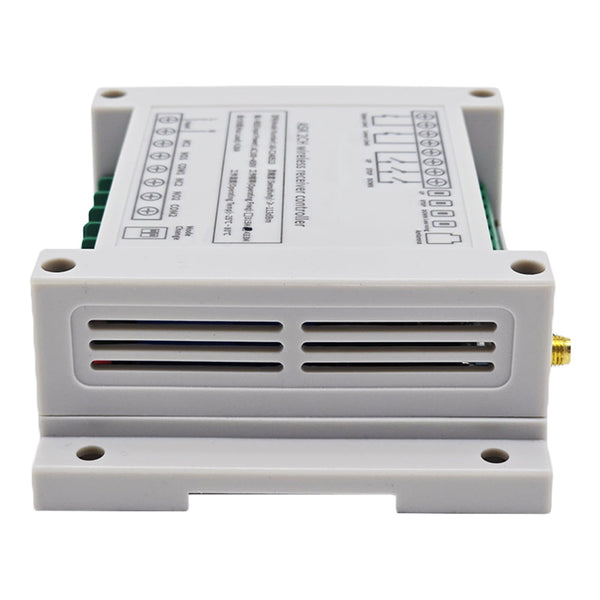

Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres du récepteur:
Modèle: S2PU-AC380
Alimentation (Tension de Fonctionnement): CA 220~380V (220V/240V/380V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé).
Canaux: 2 voies
Modes de Contrôle: Interblocage, Momentané
Courant statique: ≤6mA
Courant Maximal de Charge: 30A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433MHz
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 92mm x 86mm x 24mm

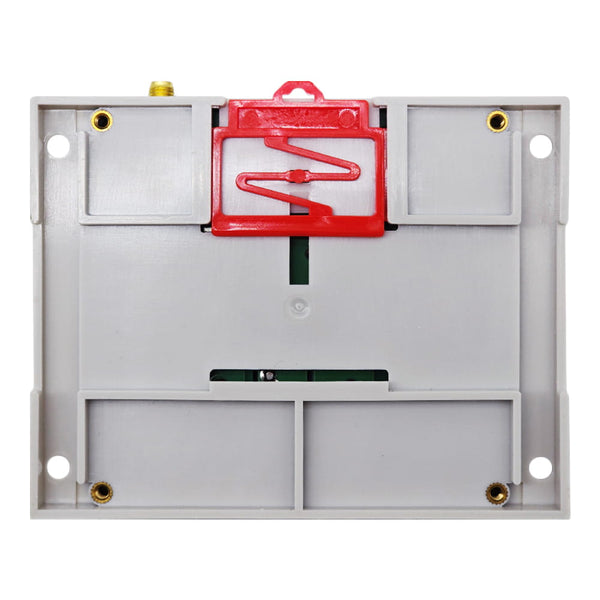

Dimension de Boîtier: 115mm x 90mm x 40mm

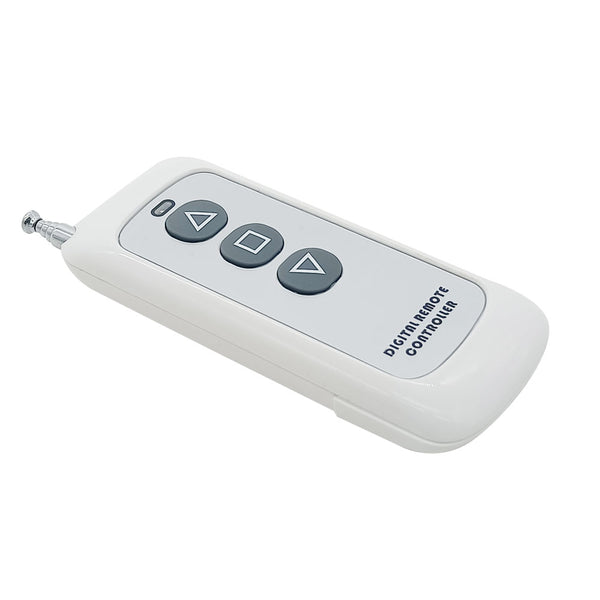

Paramètres de l'émetteur:
Modèle: CG-3
Avec support mural
Canal/bouton: 3
Symbole de bouton: ▲, ■, ▼
Voltage de travail: 12V (1 x 27A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 8mA
Fréquence de travail: 433Mhz
Distance d’émission: 500 mètres / 1500ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 84mm x 30mm x10mm
Dimension du support de fixage: 87mm x 63mm x 10mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle CG-3 (500 mètres) ou CB-3-2 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple CG-3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez utiliser un émetteur puissant, par exemple l'émetteur CB-3-2.
Utilisation (avec l'émetteur CG-3):
1) Ce récepteur peut être directement connecté à un moteur électrique CA 220V.
2) Ce récepteur peut être utilisé pour contrôler les pompes, moteurs et autres équipements en CA 380V par les contacteurs 380V, et il ne peut pas directement connecter aux équipements 380V.

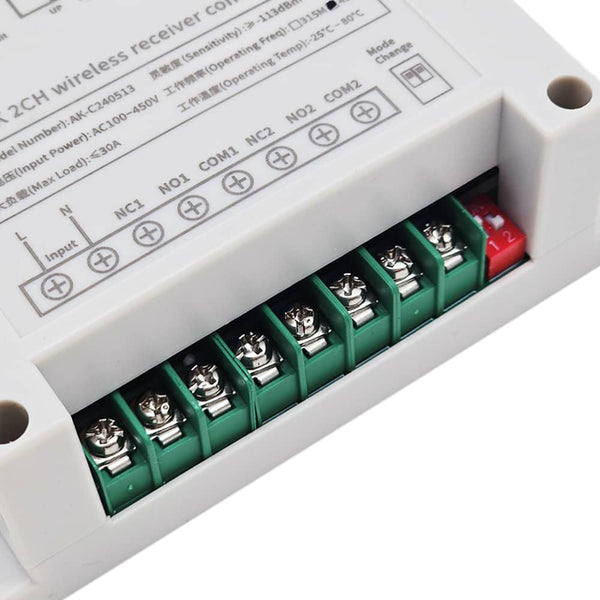

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes NO et COM sont Normalement Ouvert; Les bornes NC et COM sont Normalment Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage (Travailler avec émetteur CG-3): Ouvrir l'interrupteur DIP 1, et fermer le l'interrupteur DIP 2.
Presser le bouton ▲ de l'émetteur: Le relais 2 sur le récepteur est activé, le contacteur 2 travailler, et le moteur 380V tourne dans le sens positive.
Presser le bouton ■ de l'émetteur: Le relais 2 sur le récepteur est désactivé, et le contacteur 2 arrête de travailler, et le moteur 380V est éteint.
Presser le bouton ▼ de l'émetteur: Le relais 1 sur le récepteur est activé, le contacteur 1 travailler, et le moteur 380V tourne dans le sens inverse.
Presser le bouton ■ de l'émetteur: Le relais 1 sur le récepteur est désactivé, et le contacteur 1 arrête de travailler, et le moteur 380V est éteint.
2) Réglage du mode de momentané (Travailler avec émetteur CG-3): Fermer les interrupteurs DIP 1 et 2.
Presser et maintenez le bouton ▲ de l'émetteur: Le relais 2 sur le récepteur est activé, le contacteur 2 travailler, et le moteur 380V tourne dans le sens positive.
Relâcher le bouton ▲: Le relais 2 sur le récepteur est désactivé, et le contacteur 2 arrête de travailler, et le moteur 380V est éteint.
Presser et maintenez le bouton ▼ de l'émetteur: Le relais 1 sur le récepteur est activé, le contacteur 1 travailler, et le moteur 380V tourne dans le sens inverse.
Relâcher le bouton ▼: Le relais 1 sur le récepteur est désactivé, et le contacteur 1 arrête de travailler, et le moteur 380V est éteint.

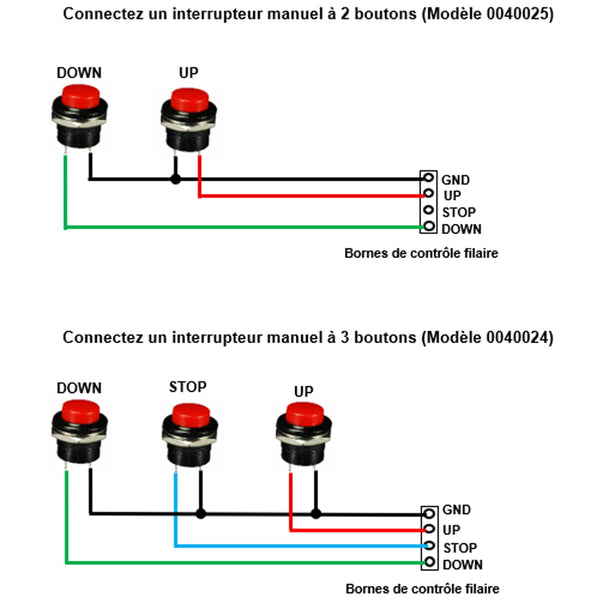

Commande manuel la rotation du moteur 380V dans le sens positif ou inverse par boutons sur le récepteur:
Presser le bouton ▲ du récepteur: Le relais 2 sur le récepteur est activé, le contacteur 2 travailler, et le moteur 380V tourne dans le sens positive.
Presser le bouton ■ du récepteur: Le relais 2 sur le récepteur est désactivé, et le contacteur 2 arrête de travailler, et le moteur 380V est éteint.
Presser le bouton ▼ du récepteur: Le relais 1 sur le récepteur est activé, le contacteur 1 travailler, et le moteur 380V tourne dans le sens inverse.
Presser le bouton ■ du récepteur: Le relais 1 sur le récepteur est désactivé, et le contacteur 1 arrête de travailler, et le moteur 380V est éteint.
