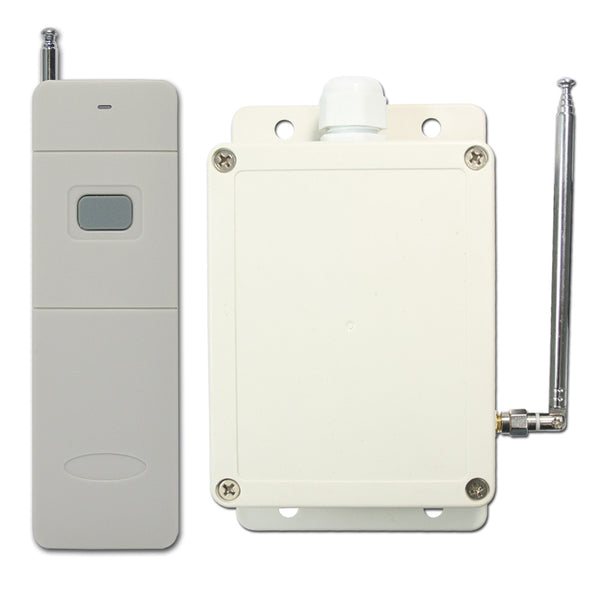

Longue Distance Étanche 1 Voie CC 10A Kit Interrupteur Sans Fil avec Télécommande (Modèle: 0020685)

Prix régulier €90,00

Frais de port calculés à la caisse.
Application:
Ce longue distance 5000 mètres CC 6V 9V 12V 24V 1 canal 10A sortie relais étanche kit interrupteur télécommande sans fil avec émetteur et récepteur radio. Ce kit peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, etc. Il peut contrôler à distance des équipements CC et CA, tels que longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, portes, fenêtres, etc.

Caractéristiques:
Commande sans fil, facile à installer.
Distance de travail super longue: Avec l'émetteur formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.

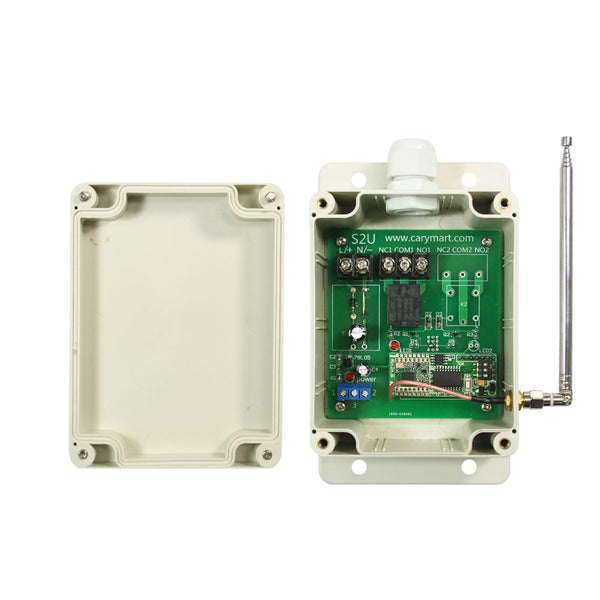

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé) , qui sert d'interrupteur.
Avec bornes de commande filaire: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le récepteur.

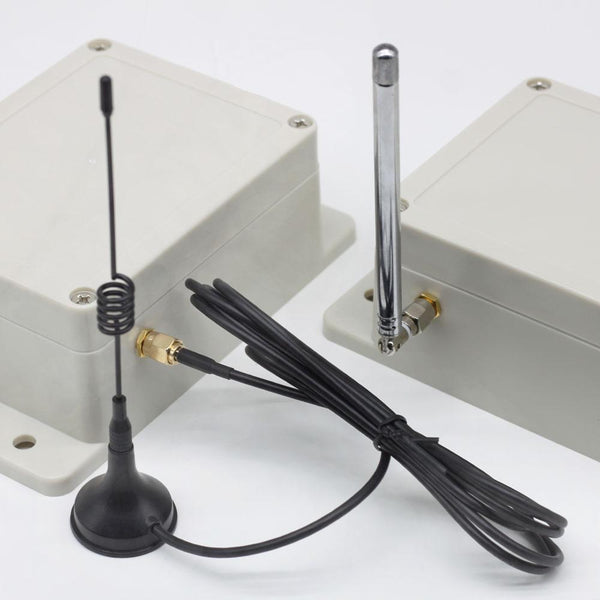

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de fonctionnement bidirectionnel: lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il envoie immédiatement un signal de retour à l'émetteur, puis l'émetteur émettra un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.

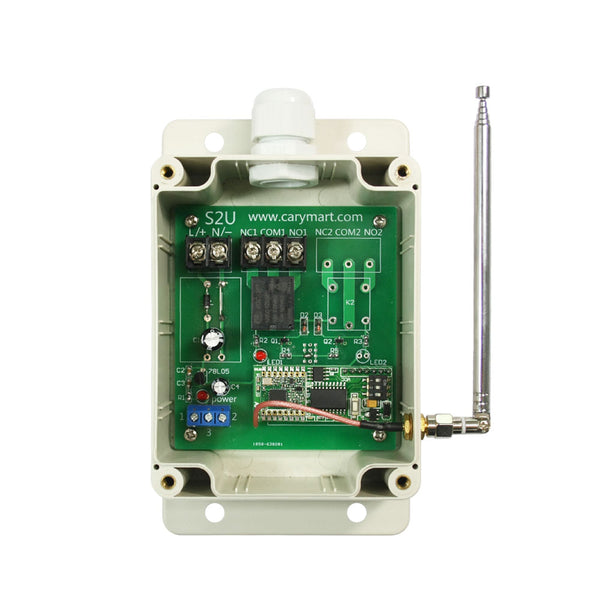

Paramètres de Récepteur:
Modèle: S1UW-DC
Tension de fonctionnement: 6VCC (modèle S1UW-DC06-ANT3), ou 9±1VCC (modèle S1UW-DC09-ANT3), ou 12±1VCC (modèle S1UW-DC12-ANT3), ou 24±2VCC (modèle S1UW-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 1 canal
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 10A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
3 Modes Sélectionnables: Autoblocage, Momentané, Interblocage
Température de fonctionnement: -20°C ~ +70°C
PCB size: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 pouces)
Case size: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 pouces)

Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres.

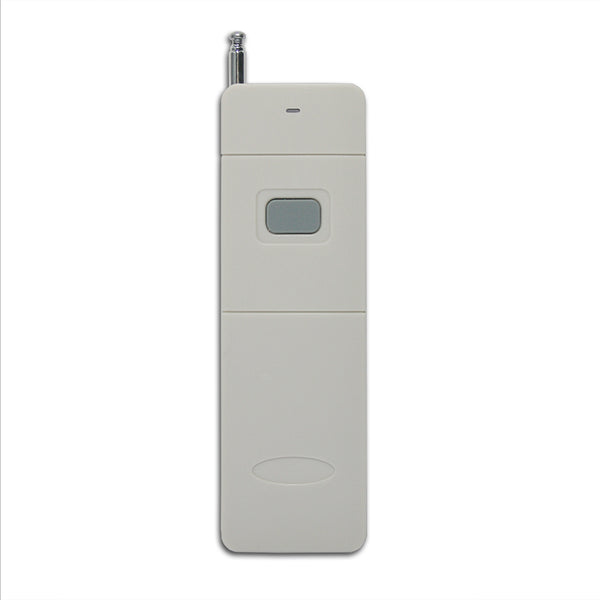

Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec bouton unique, tels que le modèle CC-1 (distance de 5000 mètres / 15000ft) ou CCW-1(étanche, distance de 5000 mètres / 15000ft).

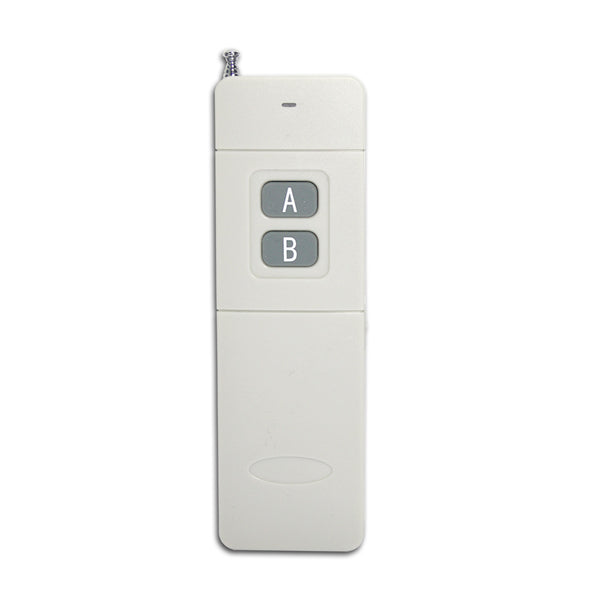

Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec deux boutons, tel que le modèle CC-2 (distance de 5000 mètres / 15000ft) ou CCW-2 (étanche, distance de 5000 mètres / 15000ft).

Paramètres de l'émetteur:
Modèle: 0021060 (CC-1) ou 0021061 (CC-2)
Canal / Bouton: 1 ou 2
Symbole du bouton: Aucun symbole ou A, B
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92 Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)

Gamme de Travail:
Avec l'émetteur (par exemple CC-2) formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.

Utilisation:

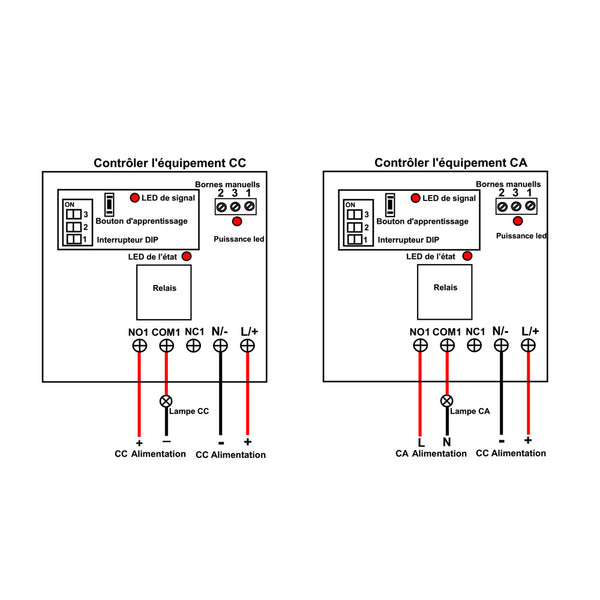

Le récepteur peut être utilisé pour contrôler à la fois les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie de alimentation CC/CA. Etat initial des bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalment Fermé.

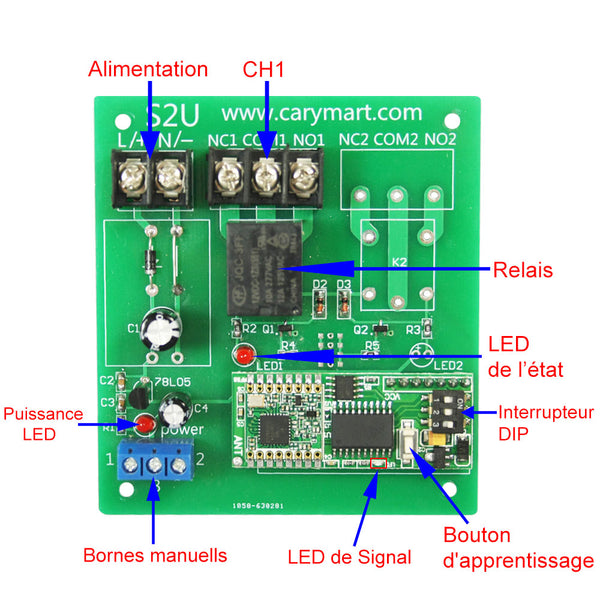

Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrir le premier bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-1:
Presser le bouton sur l'émetteur: le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton encore une fois: le relais est désactivé, et la lampe connecté est éteint.

2) Réglage du mode momentané: Ouvrir le premier bit et le second bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-1:
Presser et maintenez le bouton sur l'émetteur: le relais dans le récepteur est activé, et la lampe connectée est allumée.
Relâchez le bouton: le relais est désactivé, et la lampe connecté est éteint.

3) Réglage du mode d'interblocage: Ouvrir le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A sur l'émetteur: le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton B sur l'émetteur: le relais est désactivé, et la lampe connecté est éteint.

Bornes de commande filaire:
Le récepteur avec les bornes de commande manuel, et vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Par le signal de niveau bas:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 1 (Signal +) et la borne 3 (Signal -), puis utiliser les équipements externes pour contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux borne 1 et 3, le relais dans le récepteur est activé, et la lampe connectée est allumée.
Quand le équipement externe arrête à sortir le signal, le relais est désactivé, et la lampe connecté est éteint.

2) Par le contact NO / NC:
Vous pouvez connecter les interrupteurs manuels (avec contact NO / NC) aux bornes 1 et 3, puis utiliser les interrupteurs manuels pour contrôler le récepteur.
Quand connecter les bornes 1 et 3 par l'interrupteur manuel, le relais dans le récepteur est activé, et la lampe connectée est allumée.
Quand déconnecter les bornes 1 et 3 par l'interrupteur manuel, le relais est désactivé, et la lampe connecté est éteint.

Contenu:
1 × Récepteur: S1UW-DC-ANT3
1 x l'émetteur:CC-1 ou CC-2
1 × Manuel d'utilisateur
